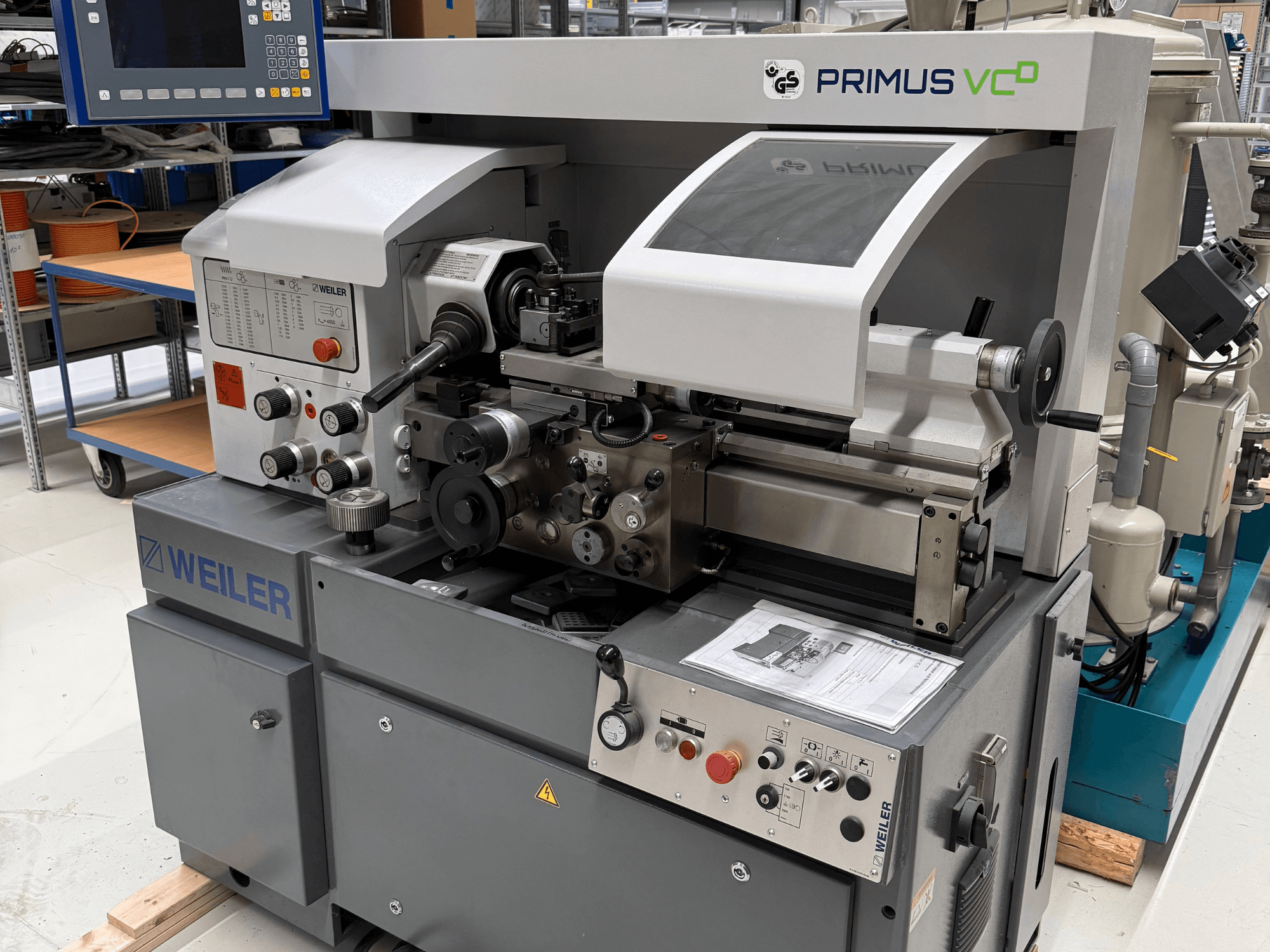

Weiler - PRIMUS VCDDE-TUR-WEI-2018-00001

• Staklių tipas: Centrinės tekinimo staklės

• Tekinimo ilgis / atstumas tarp centrų: 500 mm

• Sukimosis per staklės lovį: 280 mm

• Sukimosis per skersinį staliuką: 150 mm

• Verpstės galas (DIN 55027): 5 dydis

• Priekinio guolio skersmuo: 70 mm

• Veleno skylė: 43 mm

• Pagrindinio veleno vidinis kūgis: ME 50

• Pavaros galia (100 % darbo ciklas): 4 kW

• Velenų sūkių diapazonas: 30 – 4 000 aps/min

• Pajudėjimo greičių skaičius: 24

• Išilginio poslinkio diapazonas: 0,02 – 0,63 mm/aps.

• Skersinio poslinkio diapazonas: 0,006 – 0,20 mm/aps.

• Metrinių sriegių diapazonas: 0,25 – 8 mm

• Colinių sriegių diapazonas: 80 – 2 TPI

• Modulinio sriegio diapazonas: 0,25 – 4 moduliai

• Sriegių skersinio žingsnio (DP) diapazonas: 200 – 5 DP

• Užpakalinės galvutės veltuvo skersmuo: 40 mm

• Užpakalinės galvutės veltuvo eiga: 85 mm

• Užpakalinės galvutės kūgis: MT3

• Darbinė įtampa: 400 V

• Valdymo įtampa: 24 V DC

• Prijungtoji apkrova: 7,5 kVA

• Vardinė srovė: 15,5 A

• Dažnis: 50 Hz

• Pagrindiniai saugikliai: 25 A

• Mašinos svoris: 1 050 kg

• Mašinos matmenys (ilgis × plotis × aukštis): 1 570 × 890 × 1 700 mm

Papildoma įranga

• 4 pozicijų greito keitimo įrankių laikiklis PARAT, 1 dydis, įskaitant 1 × WD 1/12 įrankio laikiklį

• 2 × WD 1/12 įrankių laikikliai

• Svirtimi valdomas spaustuvinis griebtuvas, skirtas 173 E spaustuvams

• 13 × 173 E spaustukai, fiksavimo diapazonas: 3–15 mm (1 mm žingsniu)

• Fiksuotas atraminis stovas su ritiniais spaustukais, talpa: 15–100 mm

• Judamasis drožlių apsauginis skydas su stebėjimo langeliu

• 8 × išlyginimo elementai
