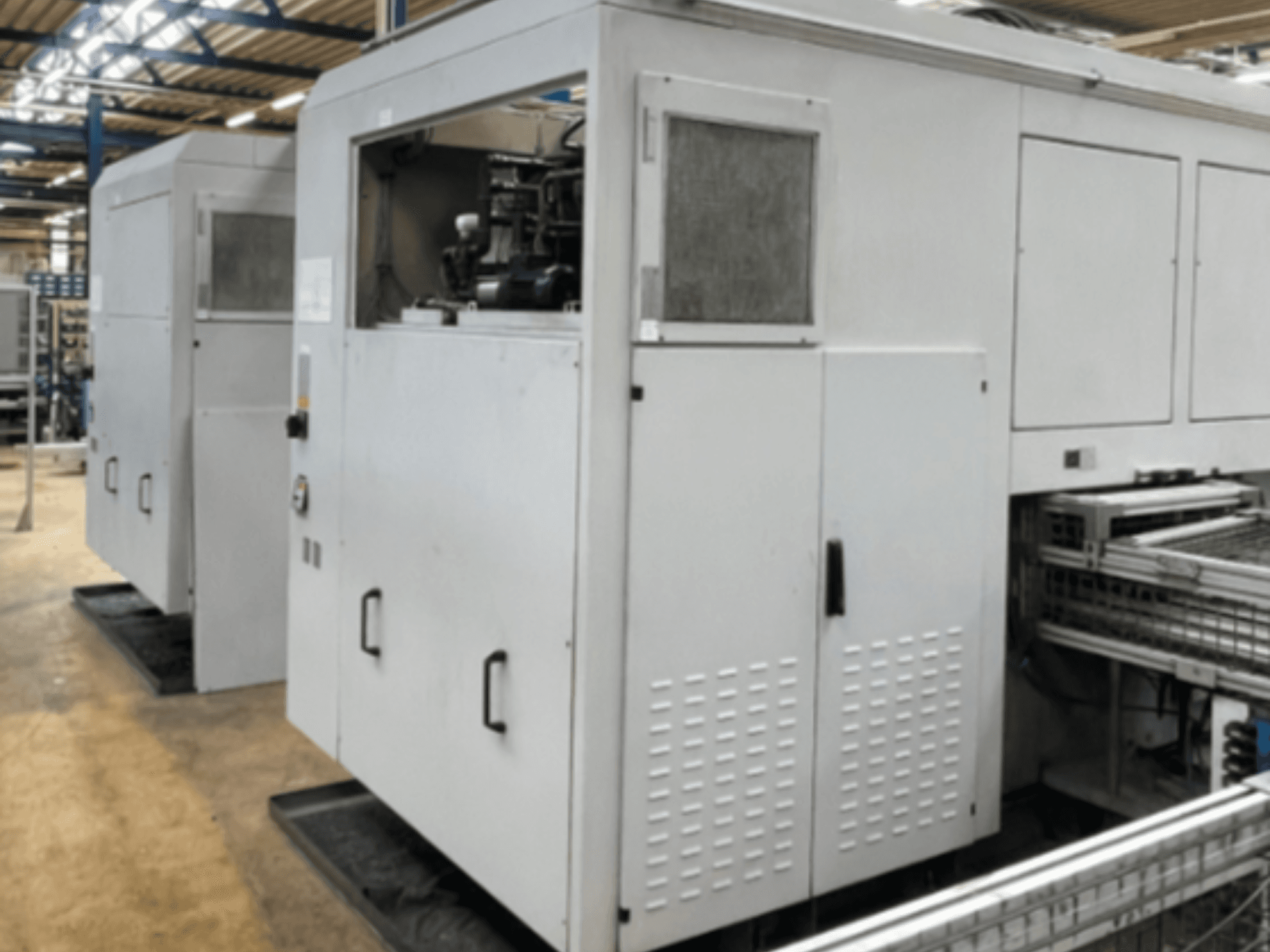

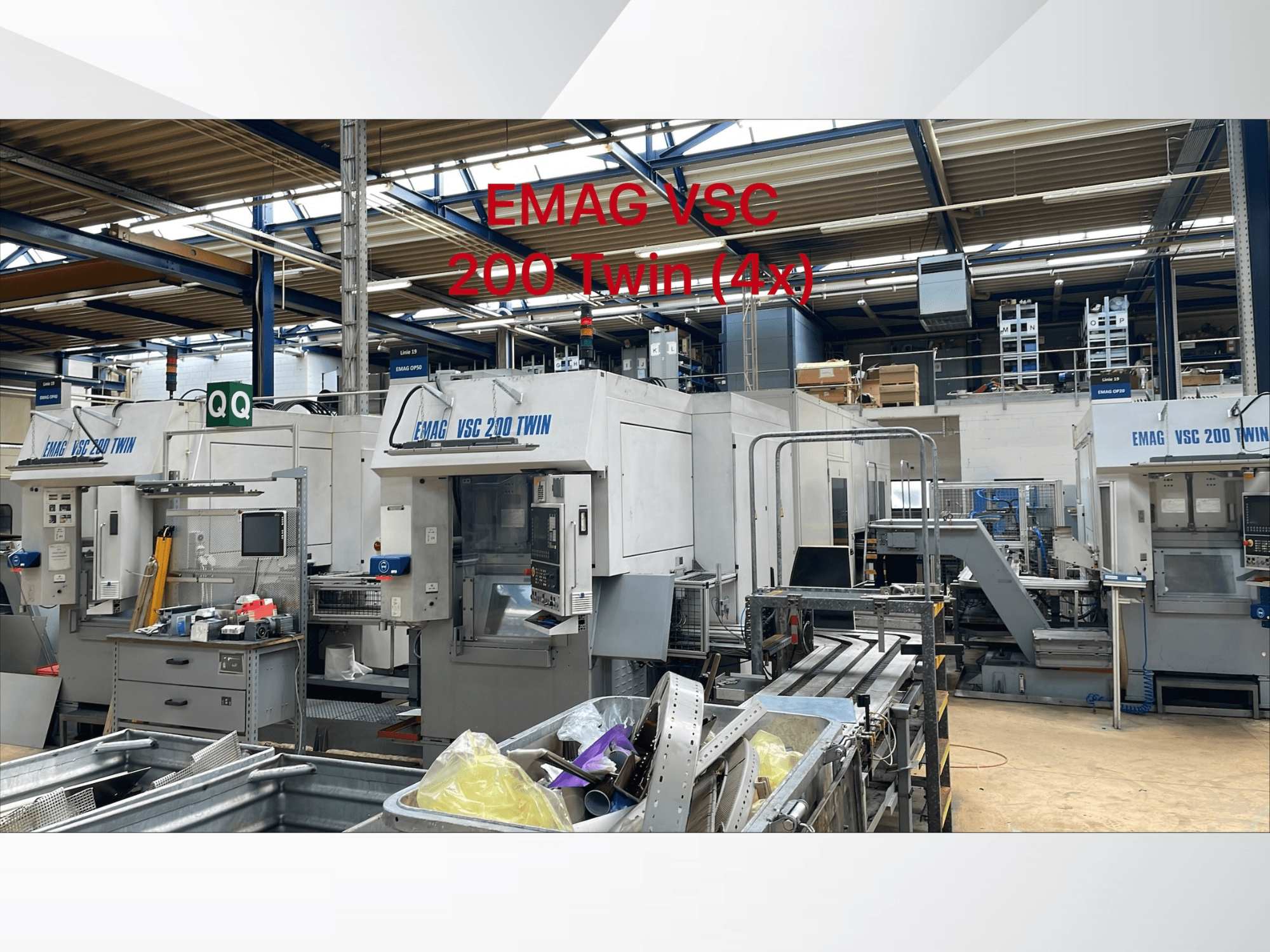

EMAG - VSC 200 TWIN OP 20DE-TUR-EMA-2005-00002

• Operacijos tipas: OP 20

• Mašinos tipas: EMAG VSC 200 TWIN

• Gamybos tipas: Vidutinių ir didelių serijų gamyba

• Suklių skaičius: 2

• Dviejų ruošinių apdirbimas vienu metu: Taip

• Nepriklausomos X ir Z ašių pavaros: Taip

• Nepriklausomos matavimo sistemos: Taip

• Įrankiai su pavara: Ne

• Didžiausias griebtuvo skersmuo: 200 / 250 mm

• Pasukimo skersmuo: 260 mm

• Didžiausias ruošinio skersmuo: 200 mm

• Pakrovimo laikas: 2-4 s

• Suklio flanšas: DIN 55 026 6 dydis

• Priekinio suklio guolio skersmuo: 100 mm

• Didžiausias suklio sukimosi greitis: 6 000 aps/min.

• Pagrindinės pavaros tipas: Asinchroninis variklis

• Suklio galia (40 % darbo ciklas): 39 kW

• Suklio galia (100 % darbinis ciklas): 28 kW

• Sukimo momentas (40 % darbo ciklas): 460 Nm

• Sukimo momentas (100 % darbinis ciklas): 340 Nm

• Visa galia pasiekiama nuo: 800 aps/min.

• Greita X ašies eiga: 45 m/min

• Greitoji Z ašis: 30 m/min

• Padavimo jėga X/Z: 11 kN

• Rutulinio sraigto skersmuo X/Z: 50 / 40 mm

• Bokštelio tipas: Diskinis bokštelis

• Įrankių stotys: Įrankių stotys: 2 × 8

• Standartinis įrankių laikiklis: DIN 69 880

• Įrankių koto skersmuo: 40 mm

• Replės indekso laikas: 0,3 s

• Staklių lovio medžiaga: Polimerbetonio MINERALIT®

• Automatinė pakrovimo sistema: Taip

• Automatinis ruošinių pakrovimas ir iškrovimas: Taip

• Vertikalus ruošinių užspaudimas: Taip

• Darbinė įtampa: 400 V

• Valdymo įtampa DC: 24 V

• Valdymo įtampa AC: 230 V

• Dažnis: 50 Hz

• Prijungta apkrova: 66 kW

• Apsauga nuo saugiklių: 160 A

• Elektros standartas: VDE 0113

• Apytikslis mašinos svoris: 12 000 kg

• Galimos valdymo sistemos: FANUC 31i / 32i, "Siemens SINUMERIK 840 D", "Bosch Rexroth MTX".

• Ruošinių tvarkymas: Konvejerinis paėmimo automatizavimas

Techninės specifikacijos gali šiek tiek skirtis, nes tai yra pagal užsakymą gaminamos mašinos!
