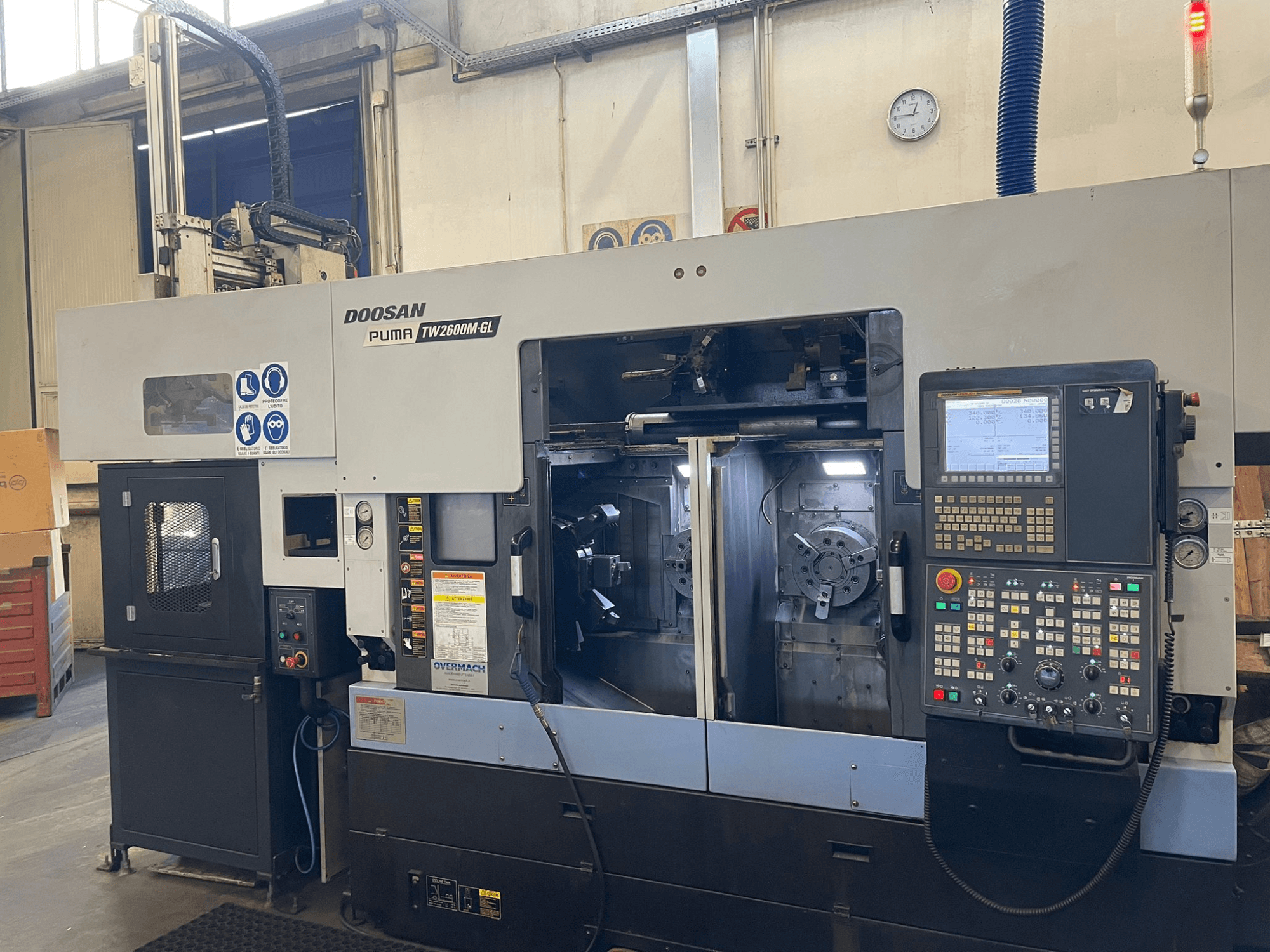

DOOSAN - TW2600 M-GLIT-TUR-DOO-2017-00006

• Kontrolė: Skaitmeninis FANUC, "Manual Guide i", išplėstinė atmintis 512+512 KB, Ethernet, RS-232C, USB, standus sriegimas, įrankio poslinkio atmintis, padavimo greičio keitimas)

• Konstrukcija: Ketaus lova, dviguba atskirta konstrukcija (kairė/dešinė), 0° nuolydis

Sukliai ir talpa

• Suklio nosis: ASA A2-6

• Griebtuvo skersmuo: Ø 255 mm (dviguba griebtuvo konfigūracija)

• Strypų talpa: 1,5 mm: Ø 66 mm

• Maksimalus tekinimo skersmuo: Ø 350 mm

• Maksimalus tekinimo ilgis: 245 / 274 mm

• C1/C2 ašių padėties nustatymo tikslumas: ±0,001° (hidraulinis indeksavimas)

• Atstumas tarp suklio centrų: Atstumas tarp suktuvų: 450 mm

• Didžiausia vieno suklio apkrova: 260 kg

Ašys ir pastūmos

• Posūkiai: X1/X2 = 190 mm; Z1/Z2 = 410 mm; C1/C2 = 360°.

• Greita eiga (X1/Z1, X2/Z2): 24 / 24 m/min

• Pjovimo pastūma (X1/Z1, X2/Z2): 12 / 12 m/min

• Sukamosios ašies pastūma (C1/C2): 33 aps/min.

Turretės

• Dešinysis bokštelis: Maksimalus įrankio greitis 5000 aps./min, varantysis įrankio variklis 5,5 / 3,7 kW

• Įrankių sąsaja: įrankio kotas 25 × 25 mm; ištekinimo strypas Ø 40 mm

• Indeksavimas: 0,2 s kiekvienai stočiai, servoindeksavimas su hidrauliniu užveržimu

Papildoma įranga

• A1 tipo portalinis krautuvas:

  • Krovumas: ne daugiau kaip 6 kg

  • Dalies skersmuo: Nuo Ø 25 iki Ø 125 mm

  • Dalies ilgis: 20-100 mm

  • Ašių eigos (X/Y/Z): 710 / 215 / 220 mm

  • Tipinė pakrovimo / iškrovimo ciklo trukmė: 9 s

  • Darbinis oro slėgis: 5-6 bar

• Detalių sandėlis (recirkuliacinė padėklų sistema, A1 tipas):

  • Padėklų skaičius: 14

  • Maksimalus vienetų skaičius vienoje paletėje: 15

  • Bendra talpa: iki 210 vienetų

• Įrankių paketas abiem bokšteliams:

  • Ašiniai įrankių laikikliai: 3 + 3

  • Radialiniai įrankių laikikliai: 1 + 1

  • Varomieji įrankių laikikliai: 2 + 2

  • Redukcinės įvorės: ER-25, Ø 25 mm

• Aukšto slėgio aušinimo skysčio sistema

• Medienos drožlių transporteris ir apsauga nuo purslų
