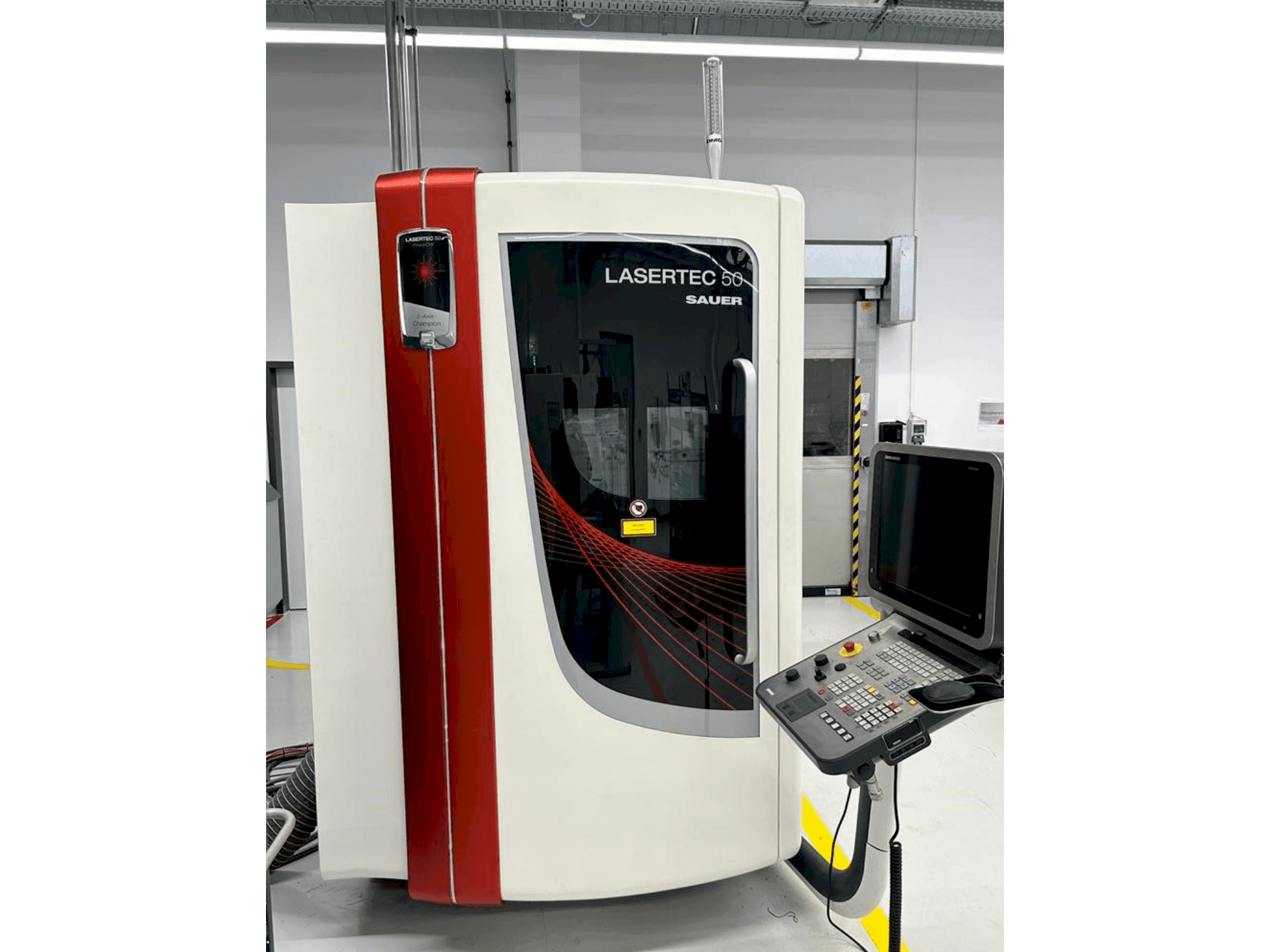

DMG - SAUER LASERTEC 50DE-MIL-DMG-2010-00002

Papildoma įranga

• LASAG FLS 352A lazeris (2011 m.)
• Keller L-CUT-1-P2-B60-V ištraukimo sistema (2010 m.)
• KKT OLB 10 SA aušintuvas (2014 m.)

Mašinos privalumai

Kokybiškos mašinos privalumai

• Pcd / cbn ruošinių pjovimas trimis-penkiomis ašimis: 10 kartų greičiau, palyginti su vielos edm
• Pcd / cbn įdėklų pjovimas lazeriu 2d ir tiesiai ant koto įrankio
• 5 ašių tiksli mašina su linijinėmis pavaromis x / y, skirta > 1 g pagreičiui
• Labai dinamiški sukimo momento varikliai abiejose sukimosi ašyse (b ir c ašys)
• Didelis padėties nustatymo tikslumas ≤ 8 μm
• Ccd kamera ir 3d jutiklinis jutiklis greitam nustatymui
• Patogi siemens 840d sprendimų linija su specialiomis programinės įrangos funkcijomis
• Labai geras lazerio pasiekiamumas reguliavimo ir priežiūros darbams
• Specialios technologinės dujos nenaudojamos. Reikia tik 6 barų suslėgto oro
• Mašina gali dirbti 5 ašimis vienu metu

Techninės mašinos privalumai

• Pagrindinė mašina: cnc lazerinė precizinė mašina // lasertec 50 precisiontool 500 mm x 500 mm x 700 mm skersinis kelias // skersinis slydimas su linijinėmis pavaromis // vertikali ašis (z ašis) su linijiniais kreiptuvais ir rutuliniu sraigtu // pilnas korpusas ( apsaugos nuo lazerio klasė 1) su 1 apsauginiu lazeriniu langeliu // tvirtas mašinos pagrindo rėmas iš mineralinio liejimo // lasag nd:yag laser fls (300 vatų) // apdorojimo galvutė (100 mm židinio nuotolis) // motorizuotas plėtiklis 1–6 kartus // strypo kokybė
• Valdymo blokas: 3d kelio valdymas // siemens 840 d solutionline
• Darbo stalas: nc pasukamas sukamasis stalas // labai dinamiškas ir tikslus // su dviem sukimo momento varikliais ruošiniams iki 200 mm skersmens // maks. Apkrova iki 14 kg
• Darbo stalo parinktys: ks tvirtinimo flanšas // hsk-63 su radialiniu ir kampiniu išlygiavimu rankiniam užspaudimui kliento padėklo 200 x 280 mm // padėklui reikalingas laikiklis hsk-63
• Fotoaparatas per spindulio trajektoriją su krintančios šviesos šaltiniu su žąsine kakleliu // apdorojimo galvutės susidūrimo jungiklis (veikiantis 3 ašimis)
• Valdymo parinktys: 5 ašių transformacija // elektroninis rankratis // programuojamas proceso dujų slėgis
• Mg signalinės lemputės ekranas su 4 mašinos būsenomis: "programa aktyvi", "įspėjimas lazeriu", "gedimas", "nustatymo režimas"
• 3d matavimo zondas renishaw omp 400 automatiškai išsiplečiantis
• Papildomas lazerio apsaugos langas 297 mm x 210 mm // ištraukimo blokas su antrine filtro pakopa // aušinimo blokas lazeriniams ir linijiniams varikliams // vandens-vandens šilumokaitis
• Dmg elektriniai įrankiai

Papildoma informacija

Mašina šiuo metu gaminama, bet iš karto pasiekiama
