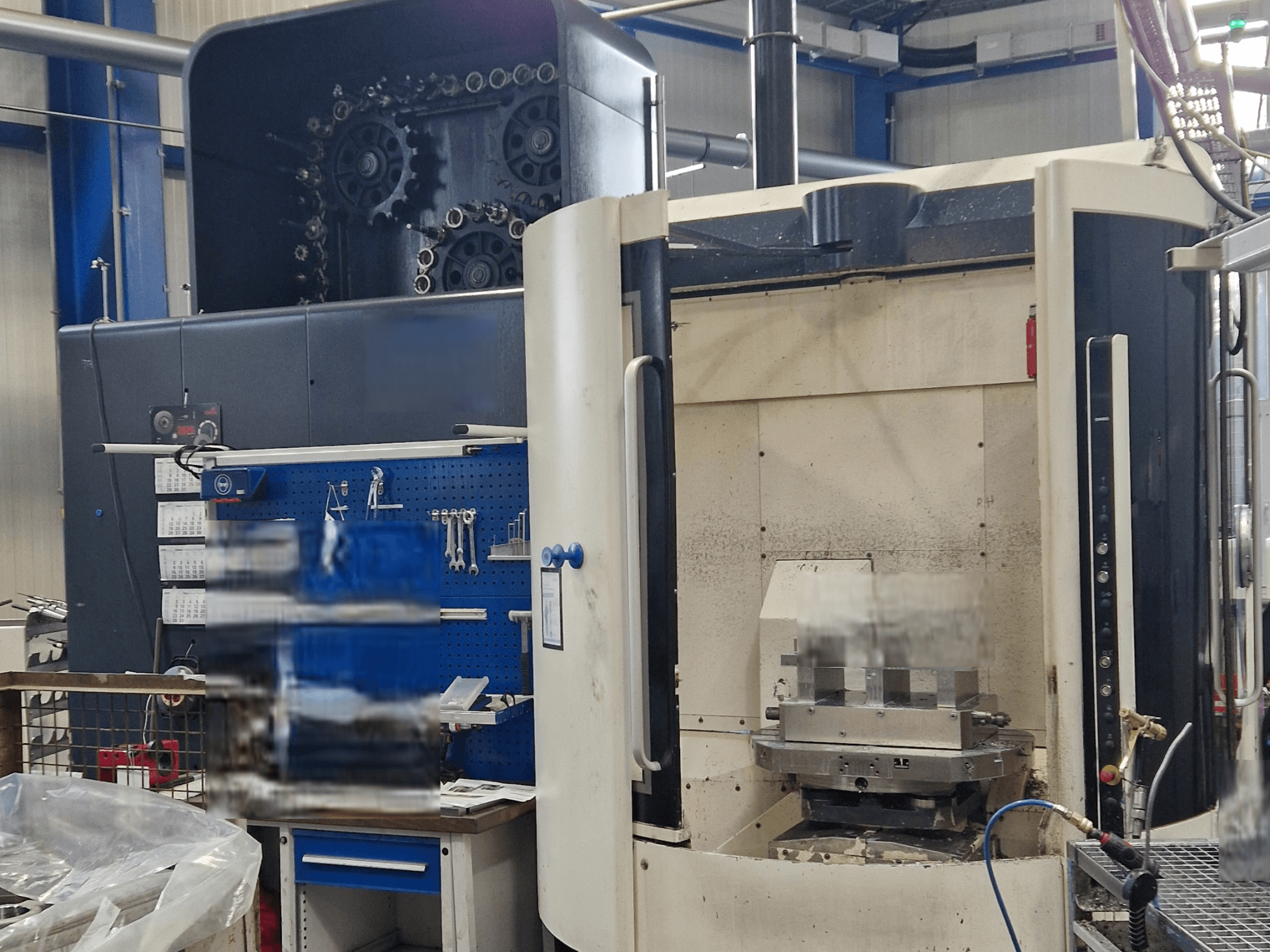

DMG - DMC80U DuoBlockAT-MIL-DMG-2011-00001

• Valdymas: „Heidenhain iTNC 530“ 3D trajektorijos valdymas

• B ašies eiga: 180° (universali frezavimo galvutė su valdomu B ašies judesiu)

• Velenio tipas: integruotas variklinis velenas be reduktoriaus

• Velenų sūkių dažnio diapazonai:

  • Darbinis režimas 1: 0–10 000 aps/min

  • Darbinis režimas 2: 0–800 aps/min

  • Darbinis režimas 3: 0–5 000 aps/min

• Velenų našumas:

  • Velenų galia (40 % darbo ciklas): 28 kW

  • Velenų galia (100 % darbo ciklas): 19 kW

• Veleno darbo valandos: 34 062 val.

• Staklių darbo valandos: 79 252 val.

• Velenas: naujas velenas įdiegtas 2025 m. pabaigoje

• Stalo tipas: NC sukamasis stalas su padėklų nešikliu

• Pridedami padėklai: 2 padėklai

• Paletės tvirtinimo paviršius: 800 mm x 630 mm

• Paletės T-formos grioveliai: 14 mm pagal DIN 55201-A2

• Paletės svoris: 300 kg vienai paletei

• Didžiausias leistinas ruošinio svoris ant padėklo: 1 400 kg

• Maksimalus ruošinio aukštis: 1 330 mm

• Maksimalus ruošinio skersmuo: 900 mm

• Pajudėjimo greitis (X/Y/Z): 0–60 000 mm/min

• Ašių pagreitis (X/Y/Z): 7 / 6,5 / 6,5 m/s²

• Maksimali padavimo jėga (X/Y): 13 kN

• Maksimali poslinkio jėga (Z): 9 kN

• Linijinės skalės skiriamoji geba (X/Y/Z): 0,001 mm

• Maksimalus stalo sukimo momentas (40 % darbo ciklo): 5 000 Nm

• Stalo laikymo sukimo momentas (40 % / 100 % darbo ciklo): 5 000 Nm / 3 660 Nm

• Maksimalus stalo sukimosi greitis: 35 aps/min

• Padėklų keitiklio tipas: Rotacinis padėklų keitiklis

• Matavimo zondas: „Heidenhain TS 649 DMG“ infraraudonųjų spindulių zondas

• Kinematikos patikra: „3D quickSET“ įrankių rinkinys

• Skrandžių tvarkymas: Skrandžių konvejeris

• Garų ištraukimo sistema: alyvos ir emulsijos garų ištraukimo sistema su mechaniniu filtru (srautas 1 600 m³/h)

• Aušinimo galia (staklės / spintelė): 3,3 kW / 1,0 kW

• Elektros jungties duomenys: 86 kVA, 400 V, 50 Hz, maks. vardinė srovė 124 A

• Apdorojamo ruošinio matmenys (maks.): skersmuo 800 mm, aukštis 600 mm

• Pajėga (X/Y/Z): 10 kN

• Greitasis poslinkis: 60 m/min

• Įrankio laikiklio kūgis: SK 50 pagal DIN 69871 A formą / B formą

• Įrankio fiksavimo traukimo kaištis: DIN 69872 A forma / B forma arba ISO 7388/2 B tipas

• Įrankio fiksavimo mechanizmas: mechaninis, veikiantis spyruoklės jėga, hidraulinis atpalaidavimas

• Įrankių magazino talpa: 120 lizdų (vertikalus grandininis magazinas)

• Pristatymas: 2027 m. sausio mėn.

Papildoma įranga

• Dviguba padėklų keitimo sistema

• Vidinis aušinimo skysčio tiekimas (ICS) su 980 l talpykla ir juostiniu filtru (40 bar per suklio centrą)

• Fiksavimo hidraulika

• Infraraudonųjų spindulių matavimo zondas
