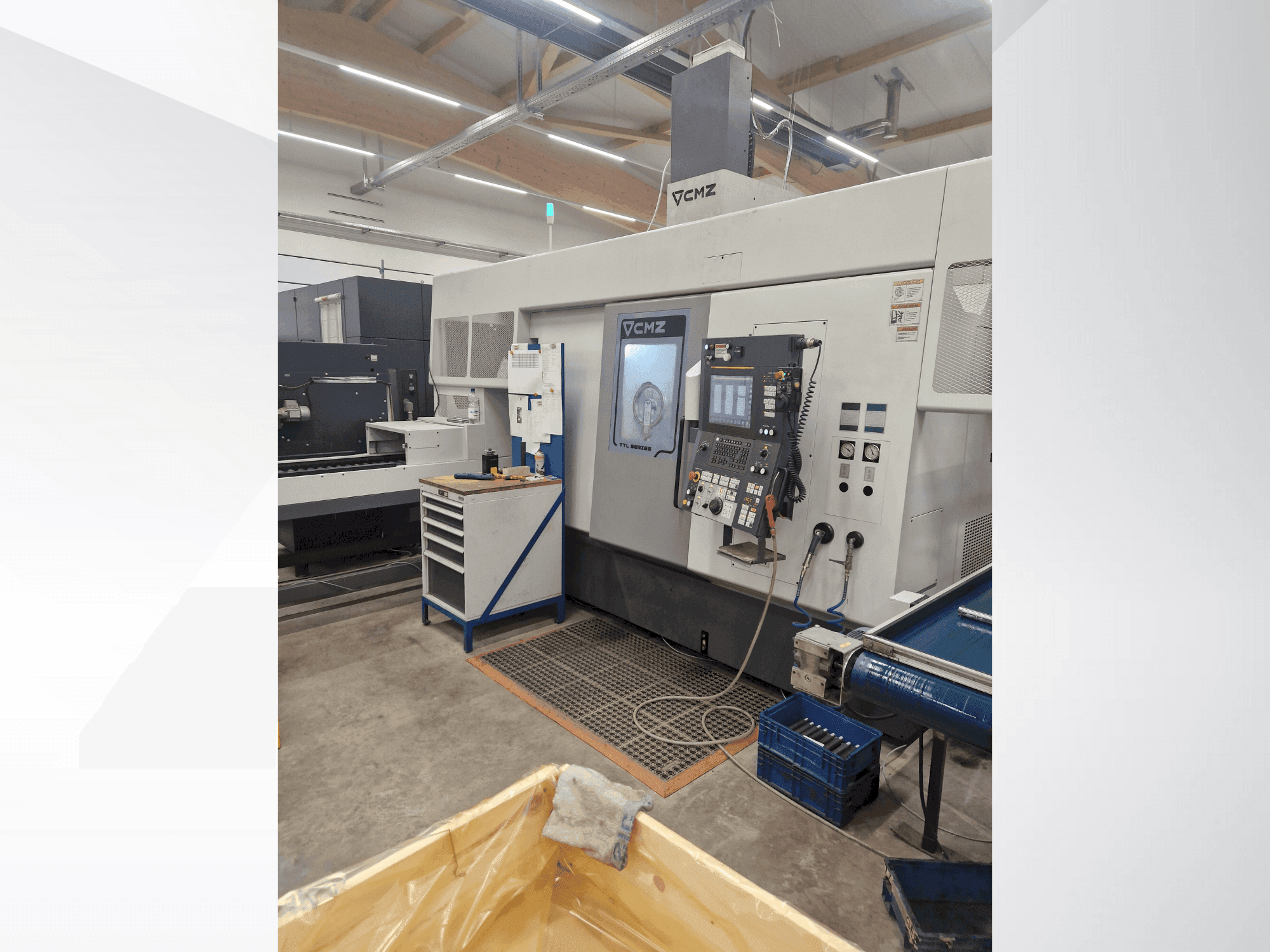

CMZ - TTL-66-66-TTY-T2YDE-TUR-CMZ-2021-00001

Mašinos privalumai

Techniniai mašinos privalumai

- Įtampa: 400 V kintamosios srovės

- Fazės: 3 + N + PE

- Dažnis: 50 Hz

- Maksimali galia: 90 kVA

- Maksimali srovė: 125 A

- Pneumatinis slėgis: 6 bar

- Mašinos kalba: vokiečių

- Valdymo sistema: Fanuc (G kodai, A tipas)

- Kairiojo suklio įranga: LPS sistema, ašinė atrama, aušinimo skysčio padavimas per suklį, spaustuvinis griebtuvas „Hainbuch AXFIX 65“ (standartinis) 2703/0008

- Dešiniojo suktuvo įranga: LPS sistema, aušinimo skysčio padavimas per suktuvą, ilgoji užpakalinio suktuvo versija su pasukamuoju centru CM 3, „Hainbuch AXFIX 65“ (standartinis) 2703/0008 spaustuvas

- Įrankių nustatymo įrenginys: įrankių nustatymo įrenginys įtrauktas

- Šlako pašalinimas: galinis šlako konvejeris su dviguba grandine

- Viršutinė įrankių revoliucinė galvutė (T1): aukšto slėgio aušinimo skysčio siurblys su 3 programuojamais režimais (35, 15 ir 6 bar), įskaitant 75 µm filtrą

- Apatinė įrankių karuselė (T2): aukšto slėgio aušinimo skysčio siurblys su 3 programuojamais režimais (35, 15 ir 6 bar), įskaitant 75 µm filtrą

- Aušinimo skysčio funkcijos: aušinimo skysčio purkštukai virš suklų, aušinimo skysčio plovimo purkštukas, bako lygio stebėjimas

- Stebėjimo sistemos: įrankių tarnavimo laiko valdymas, įrankių apkrovos stebėjimas

- Ištraukimo sistema: jungiamasis flanšas Ø150, ištraukimo įrenginys LTA E120-X1-H su montavimo detalėmis, žarnomis ir atrama

- Automatika / portalinis pakroviklis: GL20-11 3 ašių CNC portalinis pakroviklis (judėjimo trajektorija į abi puses), servovaldomas 2x180° dvigubai pasukamas griebtuvas velenų detalėms GLII, specialus portalinio pakroviklio gaubtas

- Detalių tvarkymas: detalių nešiklis WS-700-3000 priekinėje kairėje pusėje, WS-700 su 3 eilėmis V-formos kreipiklių (2 velenai kiekvienoje eilėje), CMZ detalių nešiklis apvalioms ir kvadratinėms medžiagoms (V-formos atrama, 90° versija), jungties sąsaja su kliento iškrovimo juosta

- Pateikiami įrankių laikikliai: 8 vnt. dvigubi radialiniai laikikliai įrankiams 20x20 (310.04.092046), 6 vnt. gręžimo įrankių laikikliai Ø32 H75 (310.04.092060), 2 vnt. TTL/10400/02 ašiniai laikikliai varomiesiems įrankiams ER32 su vidiniu aušinimo skysčiu 70 bar (12000 aps/min), 2 vnt. TTL/10400/09 radialiniai laikikliai varomiesiems įrankiams su vidiniu aušinimo skysčiu 70 bar ER16 (maks. 12000 aps./min.)

- Į komplektą įeina griebtuvų žandai: žaliavų žandai (32 mm/30–35 mm, 35 mm/35–40 mm, kvadratiniai 30 mm/30×30 mm), gatavų detalių žandai (32 mm/30–35 mm, 38–40 mm/35–40 mm, kvadratiniai 30 mm/30 x 30 mm)

- Pasukamas stebėjimo langelis / mašinos būsenos indikatorius

- „CMZ“ reikalauja signalo, rodančio, kad detalę galima padėti / išėjimo signalo, rodančio, kad konvejeris gali laisvai judėti
