Citizen - Cincom L20E-2M8SI-TUR-CIT-2016-00001

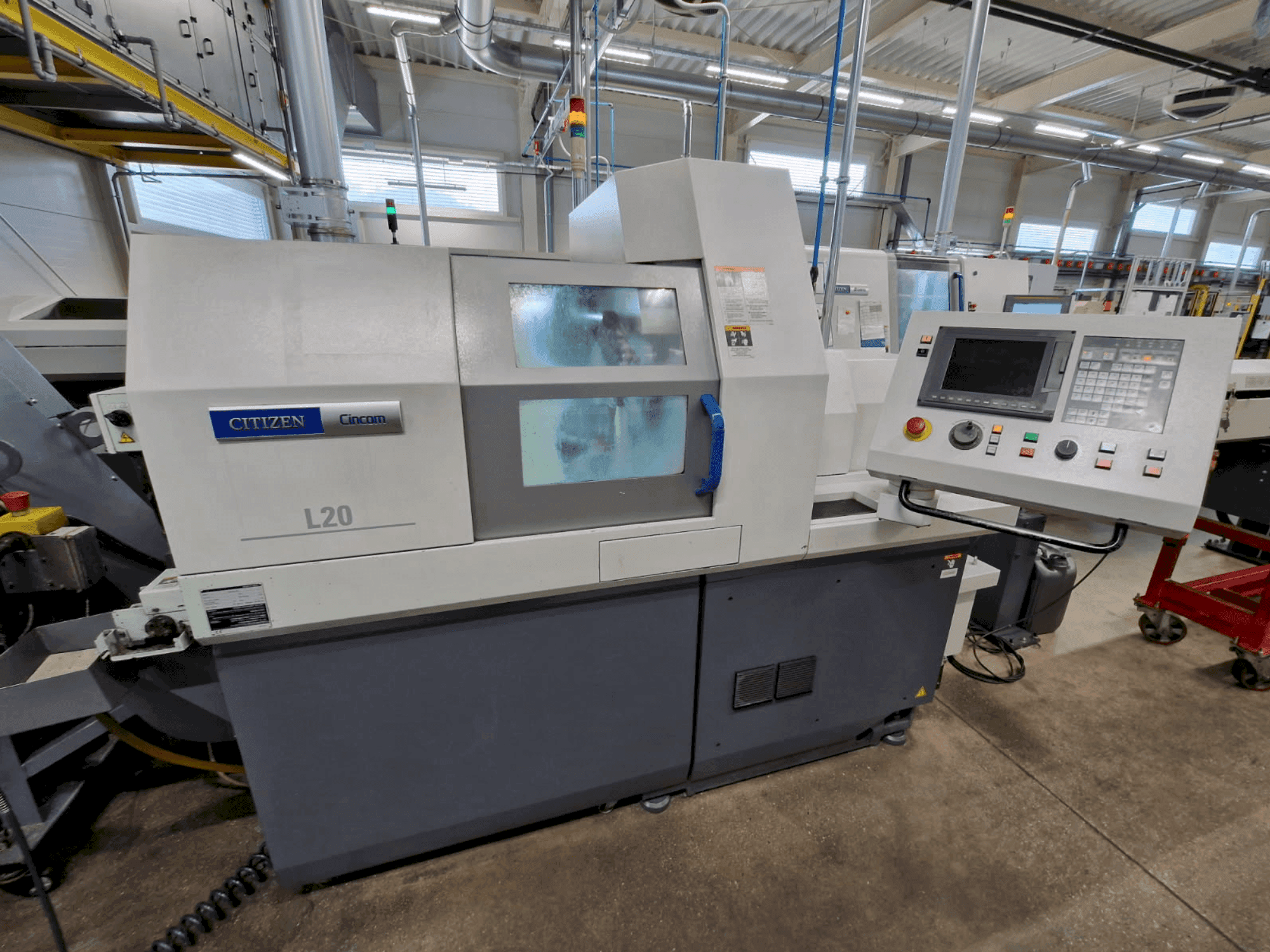

CITIZEN Cincom L20E-2M8 su FMB juostiniu tiektuvu ir LNS drožlių transporteriu

Staklės tinka efektyviam iki 20 mm skersmens tekinimui.

Į stakles galima įmontuoti iki 37 įrankių, skirtų sudėtingiems gaminiams apdirbti.

Įrankių mazgų komplektas:

Vertikalus laikiklis su 5 įrankiais

4-7 besisukantys įrankiai skersiniam radialiniam apdirbimui

3-9 gręžimo įrankiai priekiniam apdirbimui

0-4 besisukantys įrankiai priešpriešiniam sukimui

4-10 gręžimo įrankiai priešpriešiniam sukliui

Pagrindinė konfigūracija

Pagrindinė lova: blokinis liejinys su stipriomis linijinėmis kreipiančiosiomis (šiluminis ir vibracinis stabilumas)

Pagrindinis suklys: 10 000 apsukų per minutę, C ašis, Ø išėjimo 26 mm (maks. strypas Ø20 mm)

W1: vertikalus laikiklis su 5 įrankiais (12 × 12 × 130 mm)

3 × GSC1310 radialiniai sukamieji įrankiai ER16 (1 kW, 7500 aps./min)

GSE3210 0°/90° reguliuojamas frezavimo įrenginio rotacinis įrenginys (3 × GSC1310 ER16)

U124B gręžimo blokas (2+1) gilioms skylėms gręžti

Priešpriešinis suklys: 8 000 aps/min, pasirinktinai C ašis, galia 0,75/1,5 kW

U153B varomųjų įrankių blokas priešpriešiniam sukliui (0,75 kW) + 4 × SAU819 adapteriai Ø19,05

Valdiklis: "Mitsubishi Meldas 700" (operacinė sistema "Windows", patobulintas procesorius, 8,4 colių LCD ekranas)

Vienalaikis apdirbimas pagrindiniu ir pagalbiniu sukliu

Nauja stumdomų durelių dangčio konstrukcija, taupanti vietą

Techniniai duomenys

Pagrindinis suklys

Didžiausias tekinimo ilgis: 200 mm

Našumo Ø: 26 mm

Didžiausias strypo Ø: 20 mm

Greitis: 200-10 000 aps/min.

Galia: 2,2 / 3,7 kW

Pozicionavimas: C ašis (0,001°)

Priešpriešinis suklys

Maksimalus strypo Ø: 20 mm

Greitis: 200-8 000 aps/min.

Galia: 0,75 / 1,5 kW

Pozicionavimas: C ašis:

Didžiausias ruošinio ilgis apkaboje: 80 mm

Varomi įrankiai

Greitis: 200-7 500 aps/min.

Galia: 1 kW

5 įrankiai (vertikalus laikiklis) + 4-7 radialiniai + 3 Z kryptimi

Įrankiai

5 įrankiai (12 × 12 × 130 mm)

3 padėčių gręžimo blokas ant priešpriešinio suklio (3 × Ø25,4 mm)

Atgalinio apdirbimo laikikliai: 3-6 (Ø19,06 mm)

Kreiptuvai

Griebtuvai: E145

Kreipiančioji įvorė: Neukomm 22.001

Staklės ER16 / ER11

Papildoma įranga

• Griebimo įtaisas Ø25 mm

• 15 barų siurblys priešpriešiniam velenui skalauti

• SAU819 adapteriai iki Ø8 mm

• Transformatorius 3×400 V/3×200 V, 10 kW

• Atplaišų transporteris LNS MH-HB

• FMB Minimag 20/3200 strypų tiektuvas
