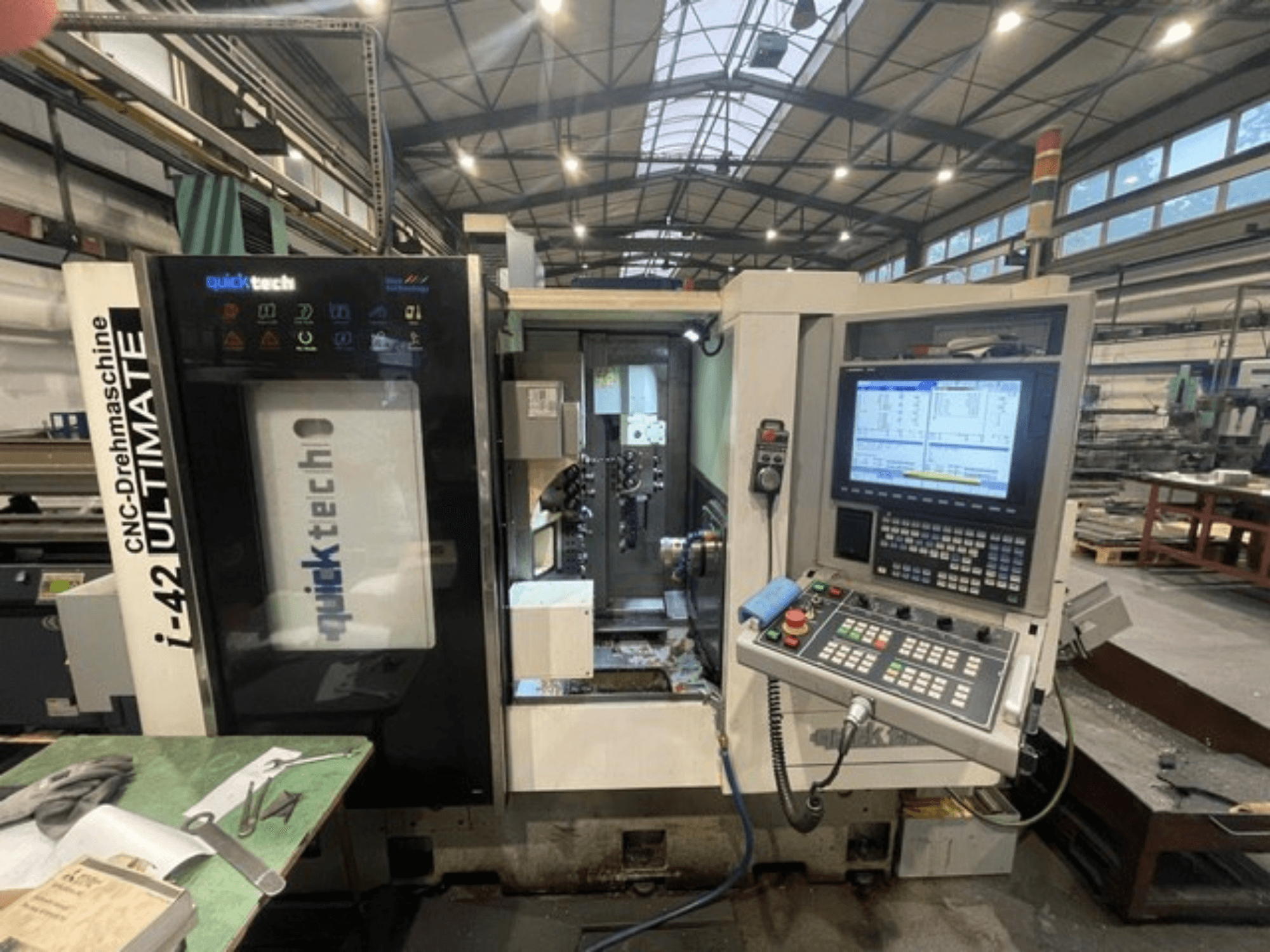

Quick-Tech - I-42UCZ-TUR-QUI-2015-00001

• Valdymas

  • "Mitsubishi M720 CNC

  • 15 colių spalvotas LCD ekranas

  • Durys su LED indikatoriais

  • Veikimo signalizacija ir automatinis pavojaus jungiklis

  • Įmontuotas ryšys / sąsaja su strypų tiektuvu

  • CE ženklas

  • Vadovas ir (arba) instrukcija

• Pagrindinis velenas

  • Guolių skersmuo: 100,0 mm

  • Didžiausias strypo skersmuo: 42 mm

  • Didžiausias apdirbimo ilgis: 250,0 mm

  • Koljė: 1: DIN-173E42B

  • Suklio nosis: A2-5

  • Suklio anga: 44,0 mm

  • C ašis: 0,001°

• Priešpriešinis suklys

  • Didžiausias strypo skersmuo: 42 mm

  • Didžiausias apdirbimo ilgis: 100 mm

  • Collet: DIN-173E-42B

  • Suklio nosis: A2-5

  • Greitis: 4000 aps/min.

  • Galia: 3,7 kW

  • C1 ašis: 0,001°

• Važiuoklės ir ašys

  • X: 150,0 mm | Y: 385,0 mm | Z: 250,0 mm | B: 360°

  • X1: 400,0 mm | Y1: 400,0 mm | Z1: 300,0 mm

  • Servo varikliai (X, Y, Z, X1, Y1, Z1): "Mitsubishi" kintamosios srovės servoelektriniai varikliai, po 1,5 kW

  • Indeksavimas pagal įrankio padėtį: 0.3 s

  • Įrankių keitimo laikas (pjūvis/išpjova): 0.6 s

• Įrankių galvutė (pagrindinė)

  • Kombinuotas tipas

  • Įrankiai: 6 išoriniai, 5 vidiniai įrankiai

  • Išorinių įrankių dydis: 20,0 × 20,0 mm

  • Didžiausias vidinis įrankis: ER20 / 20,0 mm

• Varomieji įrankiai (pagrindiniai)

  • B ašis su 12 varomųjų įrankių

  • Power: "Mitsubishi AC Servo", 15 kW

  • Greitis: 4000 aps/min.

  • Didžiausias įrankio dydis: ER-20

  • Maksimalus gręžimo skersmuo: 12 mm

  • Didžiausias sriegis: M10 × 1.5

• Įrankio galvutė (skaitiklis)

  • Kombinuotas tipas

  • Įrankiai: 5 išoriniai, 9 vidiniai įrankiai

  • Išorinių įrankių dydis: 20,0 × 20,0 mm

  • Didžiausias vidinis įrankis: ER20 / 20,0 mm

• Varomieji įrankiai (skaitiklis)

  • Skaičius: 6 (3 ašiniai, 3 radialiniai)

  • Galia: 1,5 mm (ašinis), 2,5 mm (ašinis), 3,5 mm (ašinis): "Mitsubishi AC Servo", 1,5 kW

  • Sūkių skaičius: 4000 aps./min.

  • Didžiausias įrankio dydis: DIDŽIAUSIAS NAŠUMAS: ER-20

  • Didžiausias gręžimo skersmuo: 12 mm

  • Didžiausias sriegis: M10 × 1.5

• Hidraulinė sistema

  • Hidraulinis variklis: Hidraulinė sistema: 0,75 kW

  • Didžiausias sistemos slėgis: 50 kg/cm3

• Tepimo sistema

  • Tepimo variklis: 25 W

  • Talpyklos talpa: 2 l

• Aušinimo sistema

  • Aušinimo skysčio bakas: 200 l

  • Aušinimo skysčio variklis: AUŠINTUVO TALPA: 1/4 AG

  • Aušinimo skysčio slėgis: 2,5 MPa

• Ilgis: 2900 mm (3500 mm, įskaitant drožlių transporterį, kuris yra mašinos dalis)

• Standartinė įranga

  • Pagrindinė įranga su įrankiais

  • Įrankių laikiklis ir įvorių rinkinys

  • Automatinis tepimas

  • Skiedrų nuėmėjas / drožlių transporteris (integruotas, pagal matmenų pastabą)

  • Ruošinių nuėmimas (kastuvas) - jei integruotas

  • 15 colių spalvotas LCD ekranas

  • Veikimo signalizacija ir automatinis pavojaus signalo jungiklis

  • Vadovas ir (arba) instrukcija

  • Durys su LED indikatoriais

Papildoma įranga

• Automatinis strypų tiektuvas, 1200 mm ilgio

• Ruošinių pašalinimo konvejeris

• Ruošinių išėmimo kastuvas (jei pateikiamas kaip išorinis įrenginys)

• Transformatorius 380-440 V, 60/50 Hz
