AXILE - V4AT-MIL-AXI-2019-00001
Ar turite daugiau klausimų? Susisiekite su mumis!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

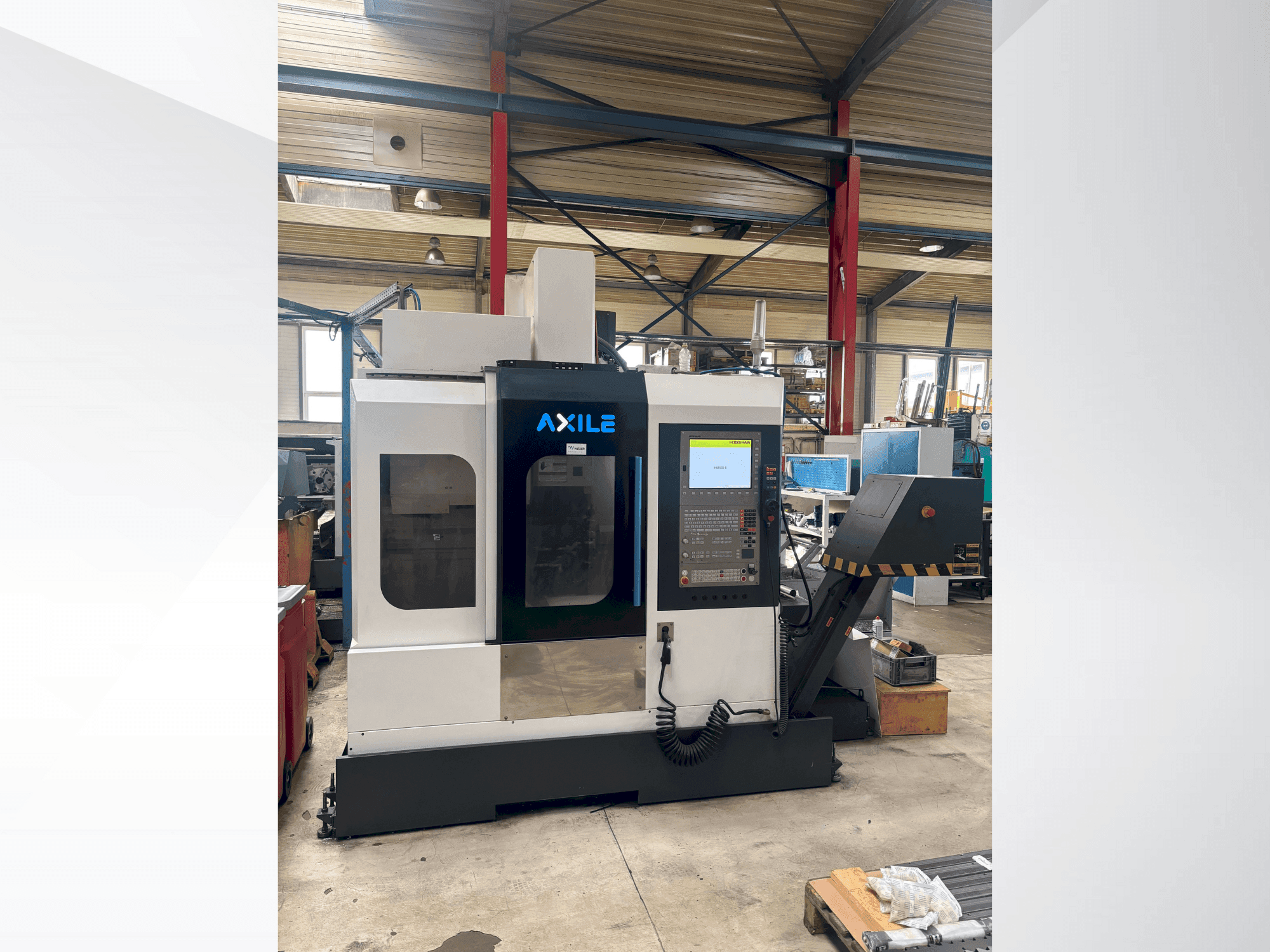

Šis 3 ašių vertikalusis apdirbimo centras AXILE V4 buvo pagamintas 2019 m. Jis turi tvirtą 770 × 410 mm dydžio stalą, kurio didžiausia apkrova - 400 kg. Jame įrengtas greitaeigis ISO40 suklys, galintis pasiekti 12 000 aps/min, užtikrina efektyvų apdirbimą. Staklėse yra 30/32 įrankių svirties keitimo įtaisas ir greita 36 m/min. slinktis, didinanti našumą. Apsvarstykite galimybę įsigyti šį vertikalųjį apdirbimo centrą AXILE V4. Susisiekite su mumis dėl išsamesnės informacijos.
Apžvalga
- prekės ženklas: AXILE
- metai: 2019
- MODELIS: V4
- gamybos valandos: 2975
- naudojimo tipas: Frezavimas
- vietovė: Austrija
- mašinos tipas: Vertikalaus apdirbimo centras
- valdymo bloko prekės ženklas: HEIDENHAIN
Techninė informacija - AXILE V4
Valdymo blokas
- Valdymo ženklas: HEIDENHAIN
- Valdymo modelis: TNC 640
Matmenys
- Mašinos gylis: 3195 mm
- Mašinos aukštis: 2720 mm
- Mašinos svoris: 4350 kg
Judėjimas
- X ašies eiga: 600 mm
- Y ašies eiga: 400 mm
- Z ašies eiga: 450 mm
Papildoma informacija
Papildoma įranga
- T formos grioveliai: 16 × 100 mm (4 vnt.)
- Greitis: Standartinis: 12000 aps./min. / Papildomas: 18000 aps./min. arba 24000 aps./min.
- Variklio galia: Heidenhain: 10/12,5 kW / Siemens: 10,5/15,8 kW / Fanuc: 11/15 kW / Pasirenkama: 20 kW
- Ašinio tikslumo valdymas (AAC) / Veleno virpesių priežiūra (SVS) / Įrankio antgalio padėties nustatymas (TPC)
- Standartinis: 30 arba 32 įrankiai / Pasirinktinai: 40 įrankių
- Įrankio laikiklis: BT / CAT / DIN 40 / HSK 63 / Keitimo laikas (nuo įrankio iki įrankio): 1,55 s (50 Hz) / 1,31 s (60 Hz)
- Maks. įrankio matmenys: skersmuo: Ø75 mm (Ø125 mm su tuščiu gretimu skyriumi) / ilgis: 300 mm / svoris: 7 kg
- Įrankių keitiklio (ATC) tipas: Rankos keitimas
- ISO40 linijinis velenas (12000 aps./min., su CTS funkcija) / Veleno alyvos aušintuvas / Įrankių keitiklis su rankena (30/32 įrankiai)
- Aušinimo skysčio bakas (20 bar) / Grandiklis-drožlių konvejeris / Linijinis kodavimo įrenginys visoms 3 ašims / Atbulinio plovimo įtaisas / Plovimo pistoletas / Šilumokaitis / Paruošta 4-oji ašis (jungimo grandinė)
Mašinos privalumai
Techninės mašinos privalumai
- Stalas: dydis: 770 × 410 mm / aukštis: 820 mm / maks. Apkrova: 400 kg
- Tikslumas: pakartojimo tikslumas (x/y/z): ±0,01 mm / padėties nustatymo tikslumas: 0,01 mm virš 300 mm / padavimo greitis (greitasis judėjimas): 36 m/min (x/y/z)
- Kreipiamosios bėgelės: linijinės kreipiančiosios (35 mm rutulys) x: 300 mm atstumas / y: 620 mm / z: 400 mm / atstumas
- Ašies pavara: recirkuliaciniai rutuliniai sraigtai: Ø32 × p12 × c3 (x, y, z ašims)
- Maks. Apkrova: 160 kg (standartinis) / 200 kg (pasirinktinai)
- Grindų plotas: 3195 × 1910 mm
- Atstumas nuo veleno centro iki z ašies apsaugos: 475 mm / atstumas nuo veleno priekio iki stalo: 100–550 mm
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
