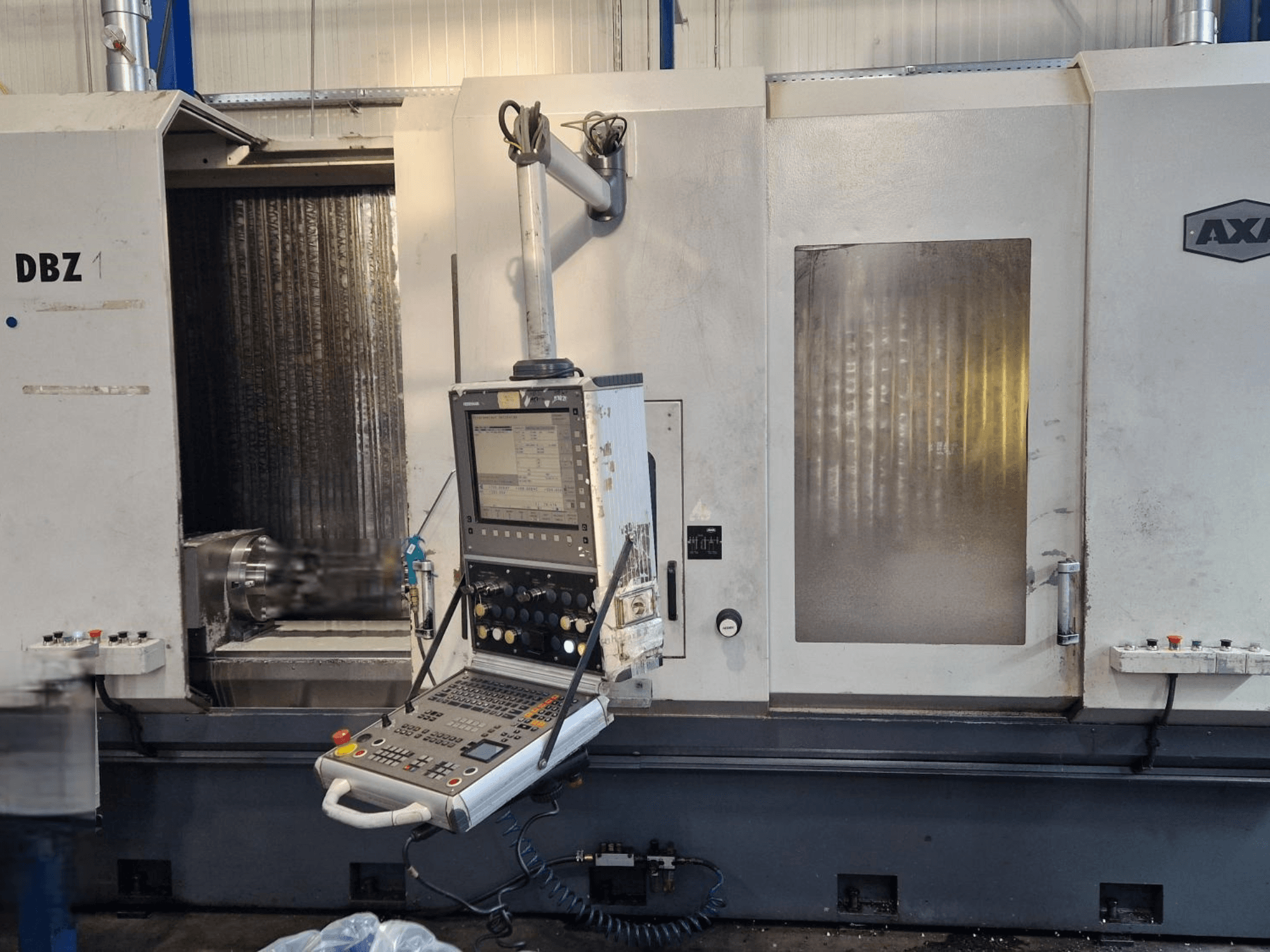

AXA - DBZAT-MIL-AXA-2010-00001

• Velenų veikimo laikas: 36 604 val. (patikrinta pagal nuotrauką)

• Eksploatacijos valandos: 40 049,8 val.

• Mašinos įjungimo valandos: 81 189 val.

• X ašies judėjimo diapazonas: 2 x 750 mm (švytuoklinis veikimas)

• Y ašies judėjimo diapazonas: 500 mm

• Z ašies judėjimo diapazonas: 600 mm

• Fiksavimo paviršiaus / stalo matmenys: 1350 x 500 mm dešinėje ir kairėje (2x)

• Maks. stalo apkrova: 800 kg/m²

• Veleno tipas: tuščiavidurio veleno variklis, aušinamas vandeniu

• Veleno sūkių dažnio diapazonas: 30–8 000 aps/min (maks. 10 000 aps/min pagal specifikaciją / Nmax 12 000 aps/min)

• Velenelio galia (40 % ED): 30,0 kW

• Velenų galia (100 % ED): 20,0 kW

• Velenų sukimo momentas (40 % ED): 143,2 Nm

• Velenų sukimo momentas (100 % ED): 95,5 Nm

• Įrankių laikiklis: SK 40

• Įrankių keitiklio talpa: 22 pozicijos (plokštelinio/diskinio tipo)

• - Maks. įrankio skersmuo: 85 mm (135 mm, jei gretimos vietos laisvos)

  - Maks. įrankio ilgis: 400 mm

  - Maks. įrankio svoris: 8 kg (kai L = 400 mm) / 5,5 kg (kai L = 200 mm)

  - Greitasis X ašies poslinkis: 25 m/min

  - Greitasis poslinkis Y ašyje: 25 m/min

  - Greitasis poslinkis Z ašyje: 20 m/min

  - Elektros jungties įtampa: 3x 400 V / 230 V / N / PE, 50 Hz

  - Prijungtoji apkrova: 55 kVA

  - Atsarginė saugiklio srovė: maks. 100 A

  - Valdymo įtampa: 24 V

• Bendrieji matmenys: 4500 × 2250 × 2700 mm

• Įrankių keitiklis: plokštelinis įrankių keitiklis

• Konstrukcija/konfigūracija: judanti kolona; kairioji/dešinioji darbo zonos (švytuoklinis apdirbimas)

• Sauga/apvalkalas: techninės priežiūros durelės

Papildoma įranga

• NC sukamasis stalas RTA 200 su hidrauliniu atraminiu guoliu (4-oji ašis)

• Fiksavimo sistema: hidraulika dešiniąjai ir kairiajai darbo zonoms, įskaitant 4-osios ašies sukamąjį jungtį

• Vidinis aušinimo skysčio tiekimas (IKZ)

• Skiedros konvejeris

• Emulsijos (aušinimo skysčio) sistema

• Pakartotinio aušinimo įrenginys (šaldytuvas)

• Vienoje tvirtinimo pusėje sumontuota 4-oji ašis. Ji įeina į komplektą.
