Wenzel - LH 87DE-MEA-WEN-2014-00001
Ar turite daugiau klausimų? Susisiekite su mumis!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

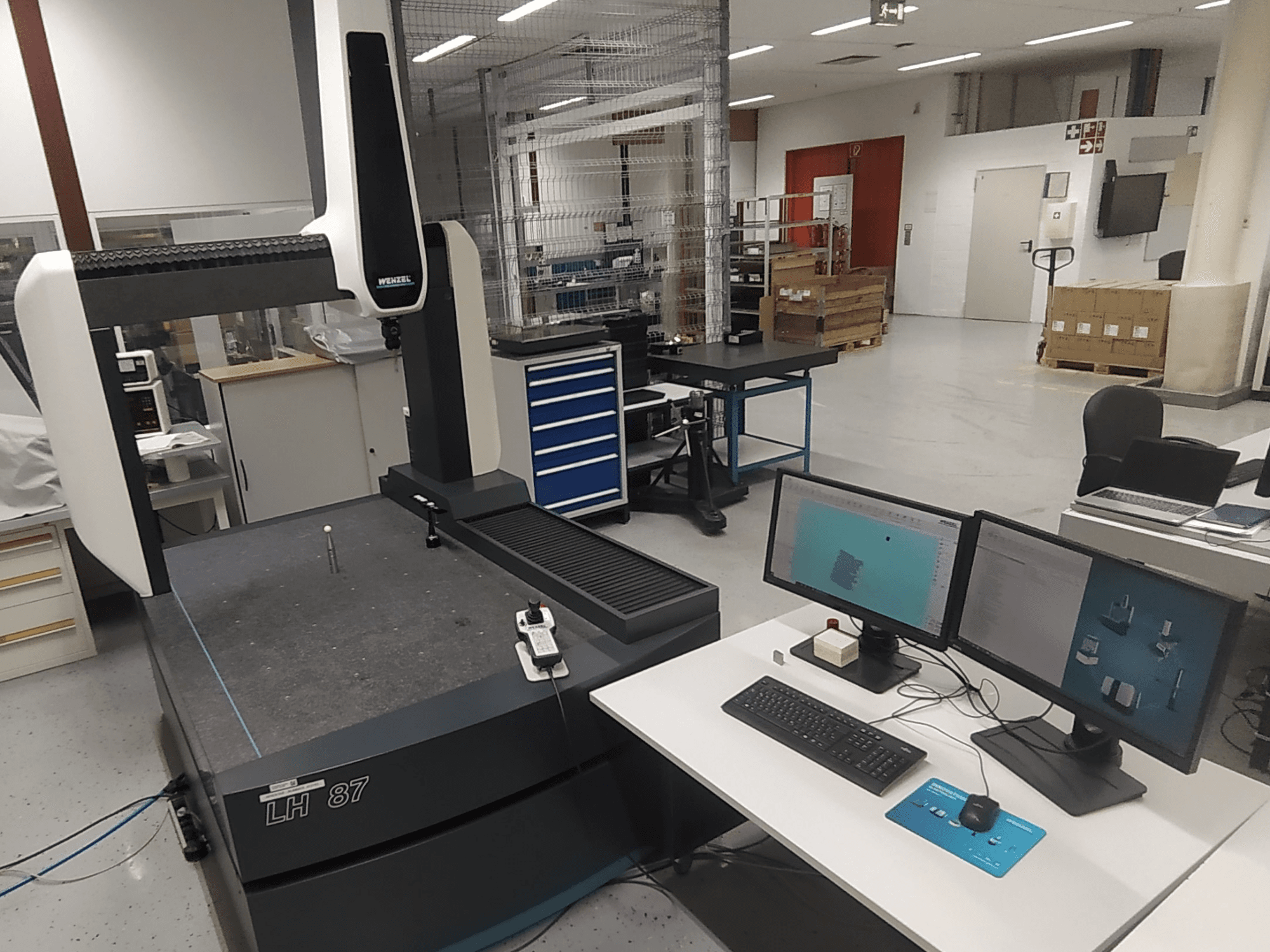

Šios 3 ašių Wenzel LH 87 KMM staklės buvo pagamintos 2014 m. Jos matavimo diapazonas yra 800 mm X, 1000 mm Y ir 700 mm Z kryptimis, o didžiausias sudedamosios dalies svoris - 800 kg. Mašinoje įrengta visų ašių pneumatinių guolių sistema ir "Renishaw PH10M Plus" motorizuota indeksavimo zondo galvutė. Jei ieškote aukštos kokybės matavimo galimybių, apsvarstykite mūsų parduodamas "Wenzel LH 87 CMM" stakles. Susisiekite su mumis dėl išsamesnės informacijos.
Apžvalga
- prekės ženklas: Wenzel
- metai: 2014
- MODELIS: LH 87
- naudojimo tipas: Matavimas
- vietovė: Vokietija
- mašinos tipas: Koordinačių Matavimo Mašina (CMM)
Techninė informacija - Wenzel LH 87
Judėjimas
- Ašių skaičius: 3
- X ašies eiga: 800 mm
- Y ašies eiga: 1000 mm
- Z ašies eiga: 700 mm
Papildoma informacija
- Tūrinė ilgio matavimo paklaida (E0, MPE): 2,2 µm + (L / 300,0 mm) µm
- Ilgio matavimo išilgai optinės ašies paklaida (E150, MPE): 2,2 µm + (L / 300,0 mm) µm
- Didž. Sudedamosios dalies / ruošinio svoris: 800 kg
- Ašių guoliai: Pneumatinių guolių sistema, integruota visose ašyse
- CNC valdymo blokas: WPC 3 ašių kontūravimo konfigūracija
- Valdiklio techninė įranga: WPC2040 Basic kartu su "Renishaw PHC10-3 PLUS" valdiklio stovo bloku
- Mašinos valdymo skydas: "Wenzel HT400" laidinis rankinis valdymo pultas
- Zondo galvutės sistema: "Renishaw PH10M Plus" variklinė indeksuojanti zondo galvutė
- Zondo jutiklio sistema: "Renishaw TP200" didelio tikslumo tenzometrinis jutiklinis trigerio zondas
- Keitimo stovo sistema: "Renishaw SCR200" 6 prievadų autonominis plunksnų keitimo tiltelis (5 prievadai aktyviai įrengti vizualinėje konfigūracijoje)
- Aktyviosios plunksnų konfigūracijos (ant stovo):
* 1 prievadas: Taster 1001 (Ø 1,00 mm)
* 2 prievadas: "Taster 2001" (Ø 2,0 mm cilindrinis)
* 3 prievadas: "Taster 3001" (Ø 2,00 mm Rubino rutuliukas)
* 4 prievadas: Taster 4001
* 5 prievadas: sukonfigūruotas 5 prievadas (Vizualinis patvirtinimas: kampinis/žvaigždinis nustatymas)
- Vertinimo kompiuterio techninė įranga: Fujitsu Esprimo Desktop PC Tower, patalpintas specialiame apatiniame stalviršio valdiklio skyriuje.
- Vizualinės darbo vietos monitoriai: 2 x "BenQ" 24 colių TFT plokščiaekraniai ekranai
- Įvesties periferiniai įrenginiai: Laidinė klaviatūra, pelė ir "Wenzel" firminis pelės kilimėlis
- Pagrindinė operacinė sistema: "Windows 10 Pro" (versija 10.0, sukonstruota 19045, 64 bitų versija)
- Metrologinės programinės įrangos rinkiniai:
* "Wenzel WM" | "Quartis Standard" (Build R2025-1 / R2025-2 atgalinio suderinamumo ekosistema)
* "CM Wenzel" CNC valdymo geometrijos programinės įrangos modulis
* "CM Wenzel CNC CNC" laisvos formos paviršiaus programinės įrangos modulis
- Programinės įrangos licencijavimas ir saugumas: Metrokey Dongle apsauga (ID: 45984, būsena: galiojanti, vietinė darbo vieta), tvarkyklės versija 7.6.0
- Natūralios CAD duomenų branduolio sąsajos: (Q-DAS), IMPEX-ELEM, CURVE, SURF, IPH, PRC, PRC.
- Neprivalomos plėtinių sąsajos: CATIA, Pro-E, SolidWorks
- Pridedami kalibravimo priedai: Aukšto grynumo keramikos etaloninė kalibravimo sfera su pagrindo prailginimo kolonėlės bloku.
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
