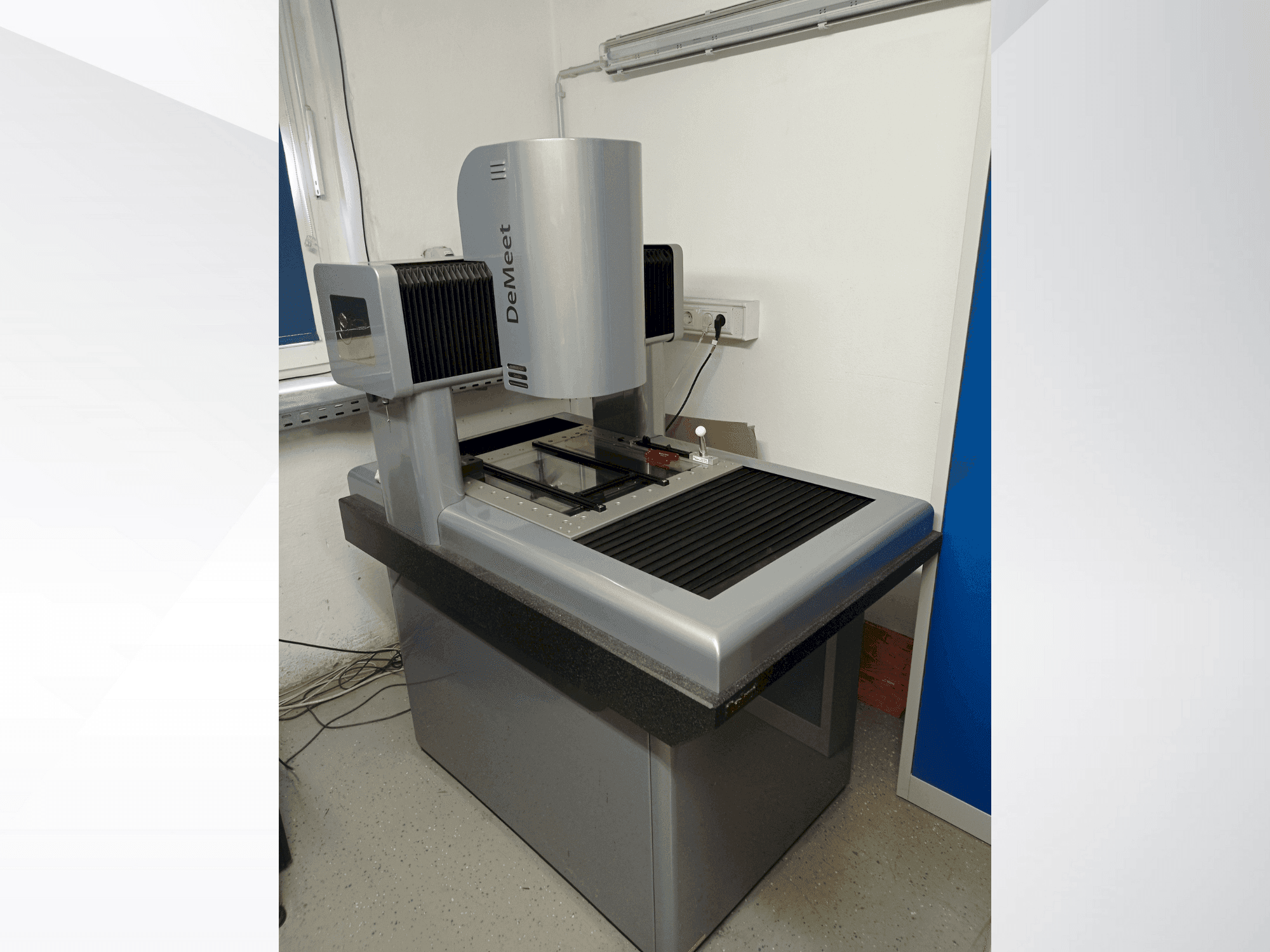

SCHUT - DeMeet 404DE-MEA-SCH-2017-00001

- Matavimo stalas (mm): x560, y584

- Maksimali matavimo stalo apkrova (kg): 50

- Vaizdo sistema: „DeMeet“ su „Sony“ jutikliu

- Telecentriniai objektyvai (pasirinkimai):

- „Nikon“: 3,0x (pasirinkimai: 1,0x, 5,0x, 10,0x)

- „Leica-Design“: 2,0x (pasirinkimai: 1,0x, 5,0x, 10,0x)

- „Mitutoyo“: 3,0x (pasirinkimai: 1,0x, 5,0x, 10,0x)

- Žiedinis apšvietimas: 3 žiedai, 16 segmentų, 48 ląstelės (reguliuojamas)

- Peršviečiamasis ir koaksialinis apšvietimas: reguliuojamas

- Liečiamoji zondo sistema: „Renishaw TP20“ (kombinuota versija)

- Konstrukcija: fiksuotas tiltas su granito pagrindo plokšte pagal DIN 876/00

- Konstrukcija: itin mažos įtampos, paviršiumi šlifuotas ketus

- Matavimo stalo medžiaga: nikeliuotas plienas, mažos įtampos

- Linijiniai kreipikliai: THK linijiniai kreipikliai

- Linijinis kodavimo įrenginys: „Renishaw TONiC“ linijinis kodavimo įrenginys

- Pavaros sistema: „Faulhaber“ nuolatinės srovės servovarikliai

- Valdymas / eksploatacija: motorizuotas vairasvirtė / CNC

- Matavimo diapazonas: X = 400 mm, Y = 400 mm, Z = 200 mm

- Matavimo stalo matmenys: X = 560 mm, Y = 584 mm

- Maks. stalo apkrova: 50 kg

- Staklių matmenys (P x Ilg. x A): 870 mm x 1245 mm x 1580 mm

- Staklių svoris: 700 kg

- Skiriamoji geba: 0,1 µm

- Maks. judėjimo greitis: X/Y = 250 mm/s, Z = 55 mm/s

- Maks. pagreitis: X/Y/Z = 500 mm/s²

- Standartinis tikslumas (L, mm):

- Vaizdo apdorojimas: X/Y/Z 3,9 + L/150 µm (XY 4,5 + L/150 µm)

- Kombinuotas vykdymas: X/Y/Z 3,9 + L/150 µm (XYZ 4,9 + L/150 µm)

- Didelis tikslumas (L, mm):

- Vaizdo vykdymas: X/Y/Z 2,9 + L/200 µm (XY 3,5 + L/200 µm)

- Kombinuotas vykdymas: X/Y/Z 2,9 + L/200 µm (XYZ 3,9 + L/200 µm)

- Pasirenkamas tikslumas (L, mm):

- Vaizdo vykdymas: X/Y/Z 1,9 + L/250 µm (XY 2,5 + L/250 µm)

- Kombinuotas variantas: X/Y/Z 1,9 + L/250 µm (XYZ 2,9 + L/250 µm)

- Maitinimo įtampa: 90–120 V / 210–240 V (50–60 Hz)

- Energijos suvartojimas: 400 VA

- Darbinės temperatūros diapazonas: nuo 15 °C iki 35 °C

- Nominali matavimo temperatūra: 20 °C ± 0,5 °C

- Santykinio drėgnumo diapazonas: 40 % – 70 % (be kondensato)
