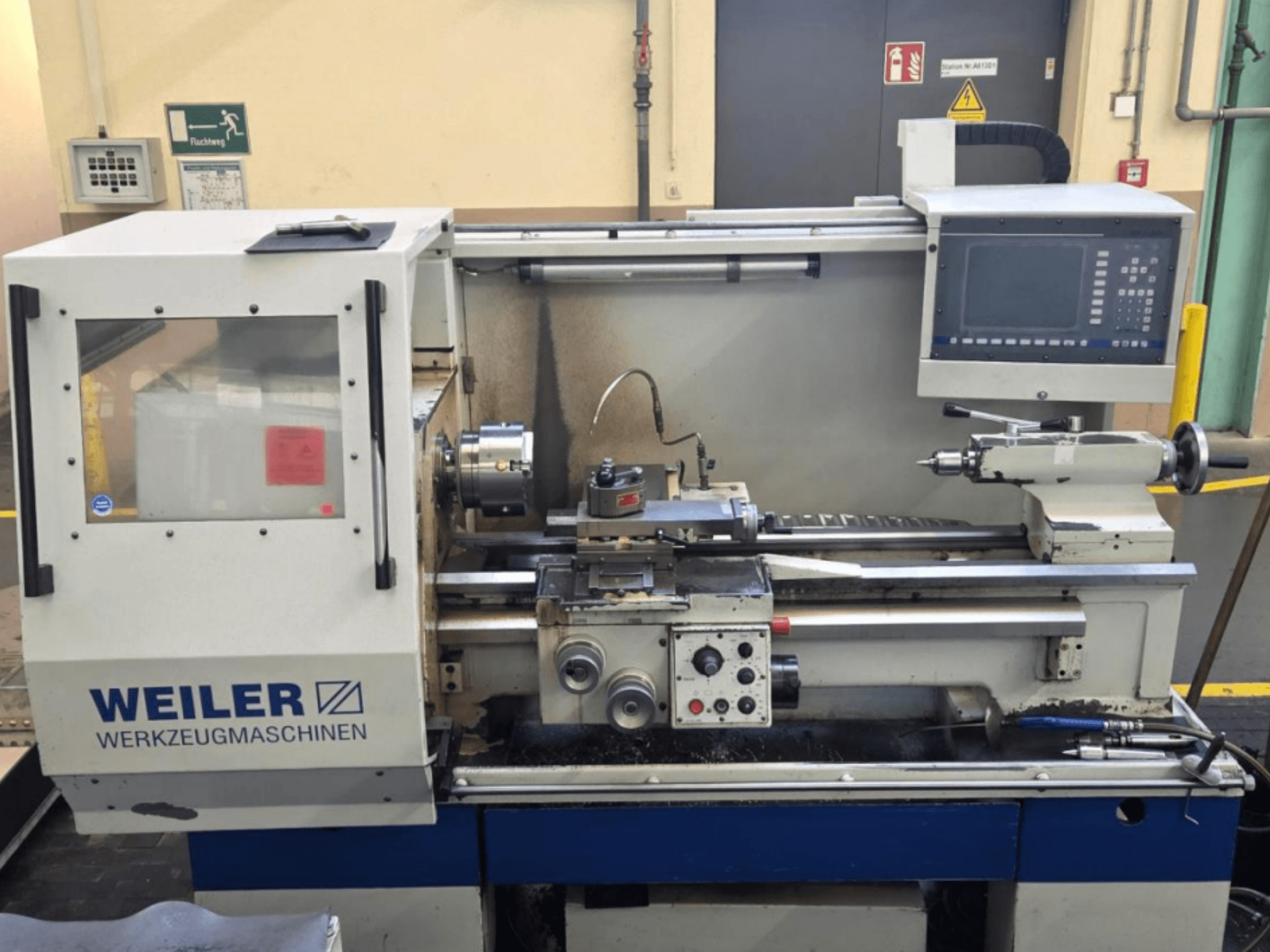

Weiler - E35 DDE-TUR-WEI-1999-00002

• Valdymo sistema: „Siemens Sinumerik 810D“ su „Weiler D1“ vartotojo programine įranga

• Ašies atstumas: 950 mm

• Tekinimo ilgis: 950 mm

• Sukimosis virš stalo: 410 mm

• Sukimosis virš skersinio stumiklio: 200 mm

• Stalo plotis: 330 mm

• Skersinio stumiklio eiga: 230 mm

• Viršutinio slydimo eiga: 120 mm

• Užpakalinio suktuvo veltinio skersmuo: 65 mm

• Užpakalinio suktuvo strypo eiga: 120 mm

• Užpakalinės galvutės vidinis kūgis: MK 4

• Pajėga (išilgine/skersine kryptimi): 8000 N / 5000 N

• Greitasis poslinkis (išilgine/skersine kryptimi): 10/5 m/min

• Įrankio skerspjūvis: 25x25 mm

• Ekranas: 12,1 colio TFT spalvotas plokščiasis ekranas

• Pavaros galia (60/100 % darbo ciklas): 11/9 kW

• Matmenys (ilgis x plotis x aukštis): 2300 mm x 1400 mm x 1700 mm

• Svoris: 2100 kg

• Velenėlio sūkių diapazonas (1-asis etapas): 1–750 aps/min

• Velenėlio sūkių diapazonas (2-asis etapas): 4–3000 aps/min

• Maks. sukimo momentas veleno gale: 700 Nm

• Velenėlio tvirtinimas (DIN 55027): 6 dydis

• Veleno skersmuo (priekinis guolis): 90 mm

• Velenėlio skylė: 54 mm

• Velenėlio kūginis sujungimas: MK 6

• Darbinė įtampa: 400 V

• Valdymo įtampa: 24 V

• Prijungtoji galia: 14 kW

• Vardinė srovė: 26 A

• Dažnis: 50 Hz

• Pagrindiniai saugikliai: 35 A

• Aušinimo skysčio srautas: 30 l/min esant 0,4 bar

• Įrankių laikiklis: „Multifix“ greito keitimo, B dydžio

• Savybės: „Teach-in“ funkcijos; grafinis kontūro programavimas; „V-24“ sąsaja; elektroninis rankinis ratas, skirtas rankiniam kontūro sekimui

Papildoma įranga

• Pridedami priedai: 1 keitimo laikiklis; fiksuotas centrinis taškas; veleno kamštis; raktų rinkinys; instrukcijos; drožlių apsauginė siena; judamasis purslų apsauginis skydas; griebtuvo apsauga su ribinio jungiklio stebėjimu

• Į komplektą įeina papildoma įranga: fiksuotas atraminis stovas su ritiniais spaustukais (12–150 mm); reguliuojamas tuščiavidurio veleno stabdiklis; svirtimi valdomas spaustuvas pagal DIN 6343-48 (173E)
