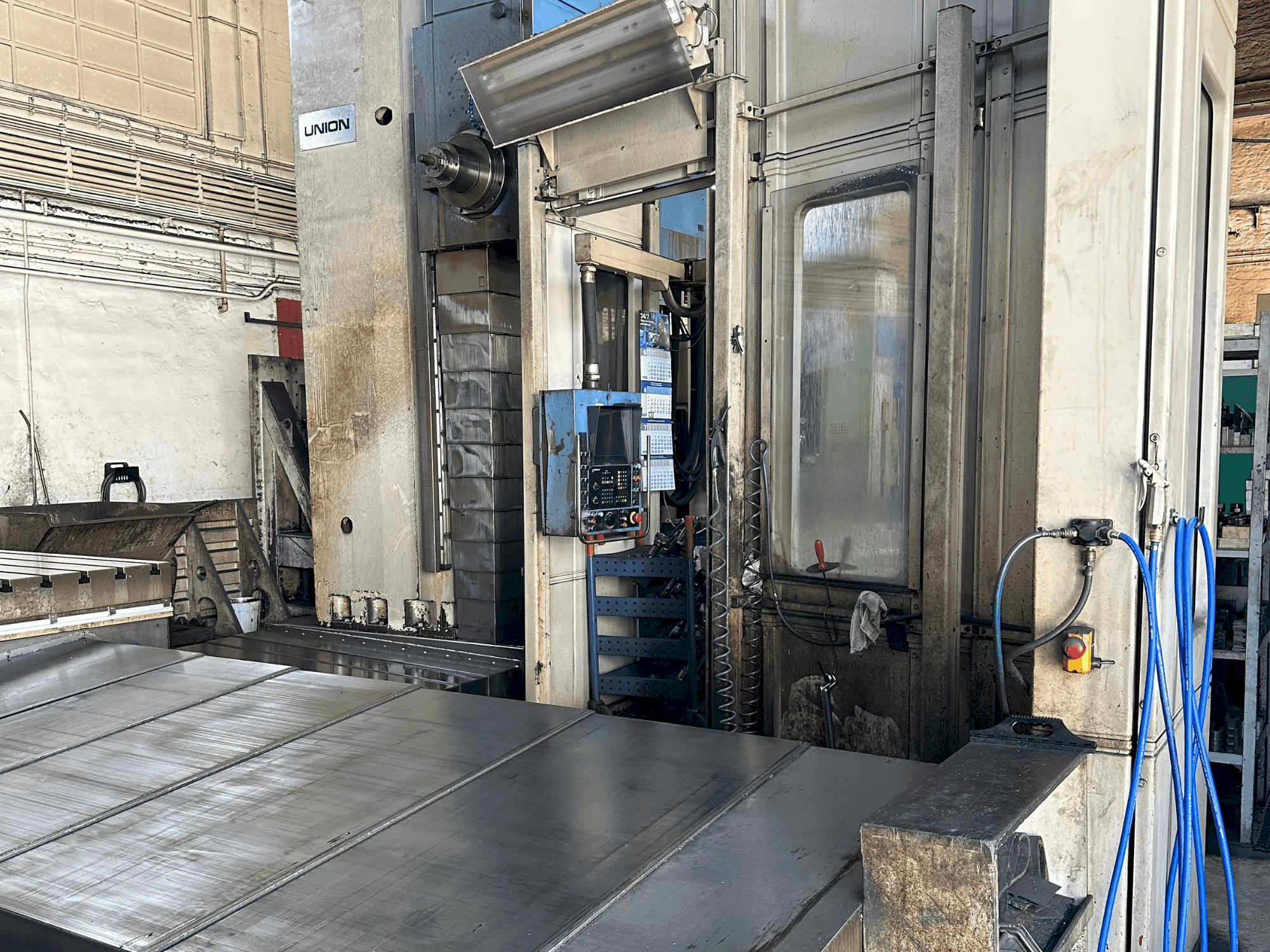

UNION - BFK 150/2DE-MIL-UNI-1991-00001

Papildoma informacija

Judėjimo keliai: Vertikalus veleno galvutės judėjimas (Y ašis): 1600 mm (2000). Išilginis stovo judėjimas (Z ašis): 1000 mm (1600). Gręžimo veleno judėjimas (W ašis): 700 mm. Padavimo greičiai: Nuolatinis Y ir Z ašių padavimas: nuo 1 iki 7099 mm/min. Velenas: Įrankio prispaudimo jėga: 25000 N. Didžiausias gręžimo skersmuo: 500 mm. Elektros sistema: Maitinimo įtampa: 380 VAC ± 10 % (galimos ir kitos įtampos). Dažnis: 50 Hz ± 2 %. Prijungimo galia: BFK dydis 130: 80 kW. BFK dydis 150: 100 kW. Pirminė saugiklio apsauga: 200 A (esant 380 VAC). Hidraulinė sistema: Apima visą slėgio srauto generavimą, apdorojimą ir paskirstymą. Ji sumontuota atskirame hidrauliniame bloke su saugykla. Prispaudimo paviršius: 1250 x 1600 mm. 1600 x 2000 mm. Maks. prispaudimo apkrova: Tolygus apkrovos pasiskirstymas: atitinkamai 8000 kg ir 12500 kg. Netolygus apkrovos pasiskirstymas (ant pusės stalo paviršiaus): atitinkamai 4000 kg ir 6000 kg. Maks. inercijos momentas: 3000 kgm² ir 7000 kgm². Maks. apkrovos sukimo momentas: 19000 N ir 35000 N, kai prispaudimo stalas užfiksuotas. Padavimas ir greitasis judėjimas: Nuolatinis padavimas (X ašis): nuo 1 iki 7099 mm/min. Greitasis judėjimas (X ašis): 7100 mm/min. Interpoliacija: Linijinė ir apskritiminė. 3D interpoliacija. Spiralinė interpoliacija. Cilindro interpoliacija. Programavimas: Įvesties tikslumas: 0,001 mm tiesinėms ašims ir 0,001° sukamosioms ašims. Centrinė programos atmintis: 3100 NC sakinių. Papildomos funkcijos: Įrankių korekcija 99 poroms (ilgis ir spindulys). 8 apdirbimo ciklai ir 200 nemokamų subprogramų. Programos modeliavimas ir įvestis/išvestis lygiagrečiai apdirbimui. Išsami diagnostikos sistema aptarnavimui ir trikčių šalinimui.
