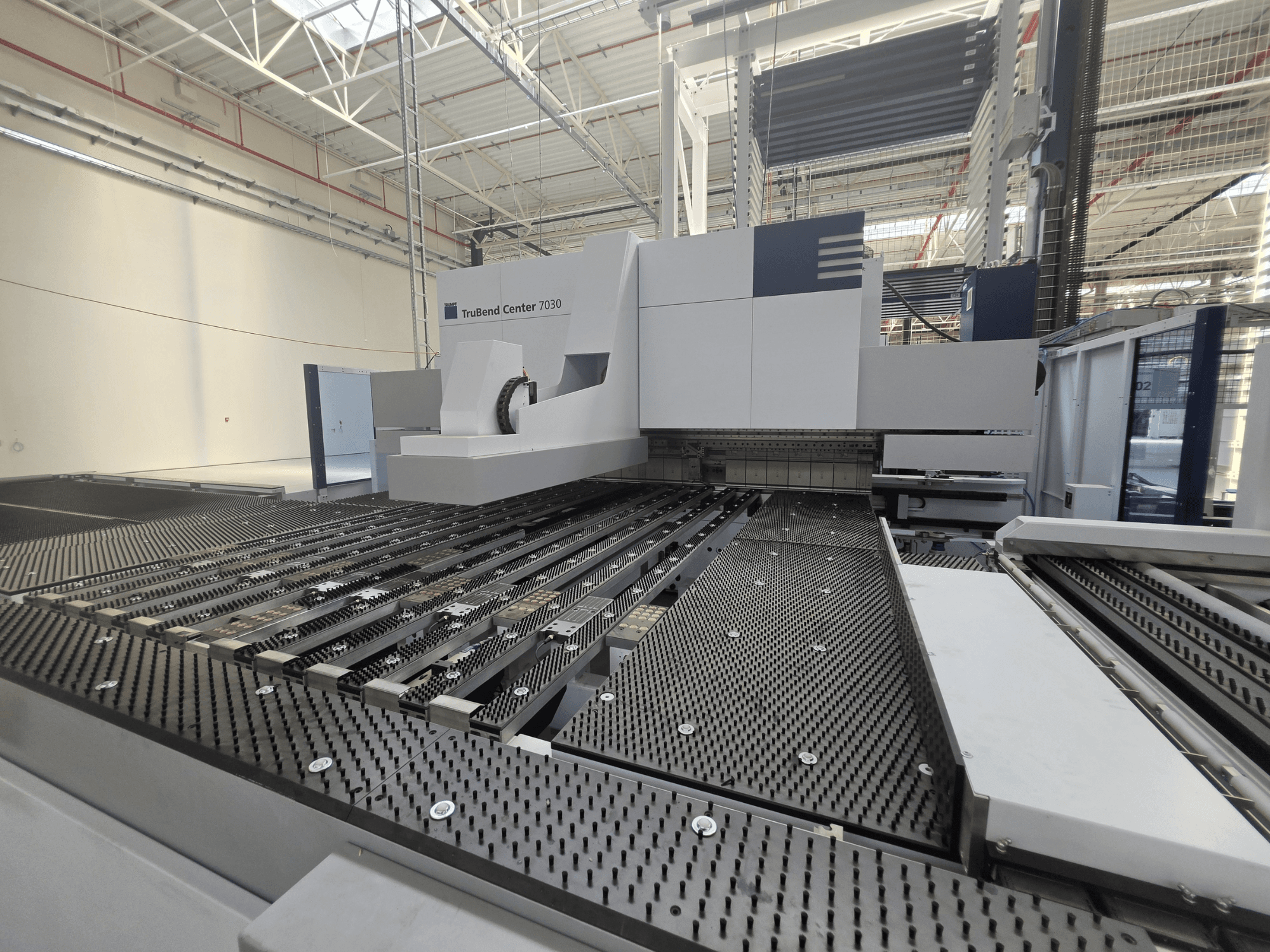

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2022-00002

• Gamybos pajėgumai

  • Maksimalus lenkimo krašto ilgis: 3 123 mm

  • Mažiausias lenkimo krašto ilgis: 200 mm

  • Mažiausias lenkimo plotis su standartiniu laikikliu: 145 mm

  • Mažiausias lenkimo plotis naudojant ENW įrankius: 40 mm

  • Maksimalus dėžės aukštis: 220 mm

  • Laikiklio fiksavimo jėga: 101 t

  • Medžiagos storis: mažiausias 0,4 mm; didžiausias konstrukcinio plieno – 3,0 mm; didžiausias nerūdijančio plieno – 2,2 mm; didžiausias aliuminio – 4,0 mm

• Staklių konstrukcija: suvirintas plieninis rėmas; lenkimo sistema: pleišto pavara; išgaubimas: įtrauktas, reguliuojamas per staklių valdymą

• Manipuliavimas ir padėties nustatymas

  • 2 ašių detalių manipuliatorius su siurbtukais (X krypties eiga 2 653 mm; eiga 100 mm; 12 siurbimo modulių)

  • 5 ašių galinis atraminis strypas; rotacinis manipuliatorius; priekinis atraminis strypas; pakrovimo griebtuvai

  • Automatinis detalių pozicionavimas ir sukimas

• Greitis

  • Y ašies greitasis poslinkis: 250 mm/s

  • Priekinio stabdžio greitis: 3 000 mm/s

  • Detalių manipuliatoriaus greitis: 3 000 mm/s

  • Rotacinio manipuliatoriaus greitis: iki 3 aps/s

  • „ToolMaster“ lenkimo greitis: 2 400 mm/s

• Padėties nustatymo tikslumas

  • Y ašis: 0,10 mm; X ašis: 0,05 mm; R ašis: 0,05 mm

• CNC valdymas

  • 21,5 colio jutiklinis ekranas; operacinė sistema: „Windows 7 Ultimate“ 64 bitų

  • Klaviatūra ir pelė; USB; RJ45 tinklas; „Ethernet“ 10/100 Mbit/s

  • Internetinė nuotolinė priežiūra / nuotolinė diagnostika

• Lenkimo kampo matavimas

  • Optinė lenkimo kampo pagalba; integruota kamera; grafinis užprogramuoto ir faktinio kampo palyginimas

  • Mažiausias detalės krašto ilgis kampo matavimui: 10 mm

• Saugos įranga

  • CE sertifikatas; besisukantys apsauginiai vartai; apsauginiai šviesos barjerai; darbo zonos prieigos apsauga

  • Pėdų jungiklis su įjungimo funkcija; avarinis stabdymas

• Elektriniai duomenys: 80 kVA

Papildoma įranga

• Automatinė pakrovimo/iškrovimo sistema su sandėlio sąsaja

  • Automatinis ruošinių atskyrimas, padavimas ir perkėlimas; automatinis gatavų detalių iškrovimas

  • Juostinis konvejeris gatavoms detalėms; maks. ruošinio dydis 3 048 x 1 500 mm

  • Įtraukta sandėliavimo sąsaja

  • Pakrovimo vežimėlis: neįtrauktas; bėgių komplektas: neįtrauktas

• Įrankiai ir įrankių sistemos

  • „ToolMaster Bend“: automatinis prispaudimo įrankių padėties nustatymas ir konfigūravimas; automatinis standartinių, „Pick&Place“ ir išlenktų laikiklių padėties nustatymas

  • Į komplektą įeina šie įrankiai: 16 standartinių fiksavimo įrankių (kiekvieno ilgis – 160 mm); 6 „Pick&Place“ fiksavimo įrankiai; „Pick&Place“ segmentai 10/15/20/40 mm; kampinis fiksavimo įrankis (199 mm); lenkimo įrankiai OBW90 ir UBW90

  • ENW įranga: ENW funkcija, skirta prispaudimo įrankių pakreipimui; ENW110-40 įrankis (ilgis 3 123 mm; gylis 40 mm); minimalus lenkimo plotis naudojant ENW įrankius – 40 mm

• Papildomi detalių tvarkymo moduliai

  • 12 trijų paviršių vakuuminių modulių (viršutinis/apatinis/priekinis siurbimas)

  • 6 magnetiniai moduliai; 4 dvipusės magnetiniai moduliai

  • Vakuuminiai ir magnetiniai moduliai gali būti naudojami kartu

• Programinė įranga ir duomenų surinkimas

  • „TecZone Fold“ plaukiojanti licencija: automatinis programavimas pagal 2D/3D duomenis, automatinis lenkimo programos generavimas, 3D modeliavimas, susidūrimų tikrinimas, rankinis modifikavimas

  • Belaidis 2D kodų skaitytuvas su „Bluetooth“: brūkšninių kodų ir „DataMatrix“ nuskaitymas; automatinis gamybos programos įkėlimas
