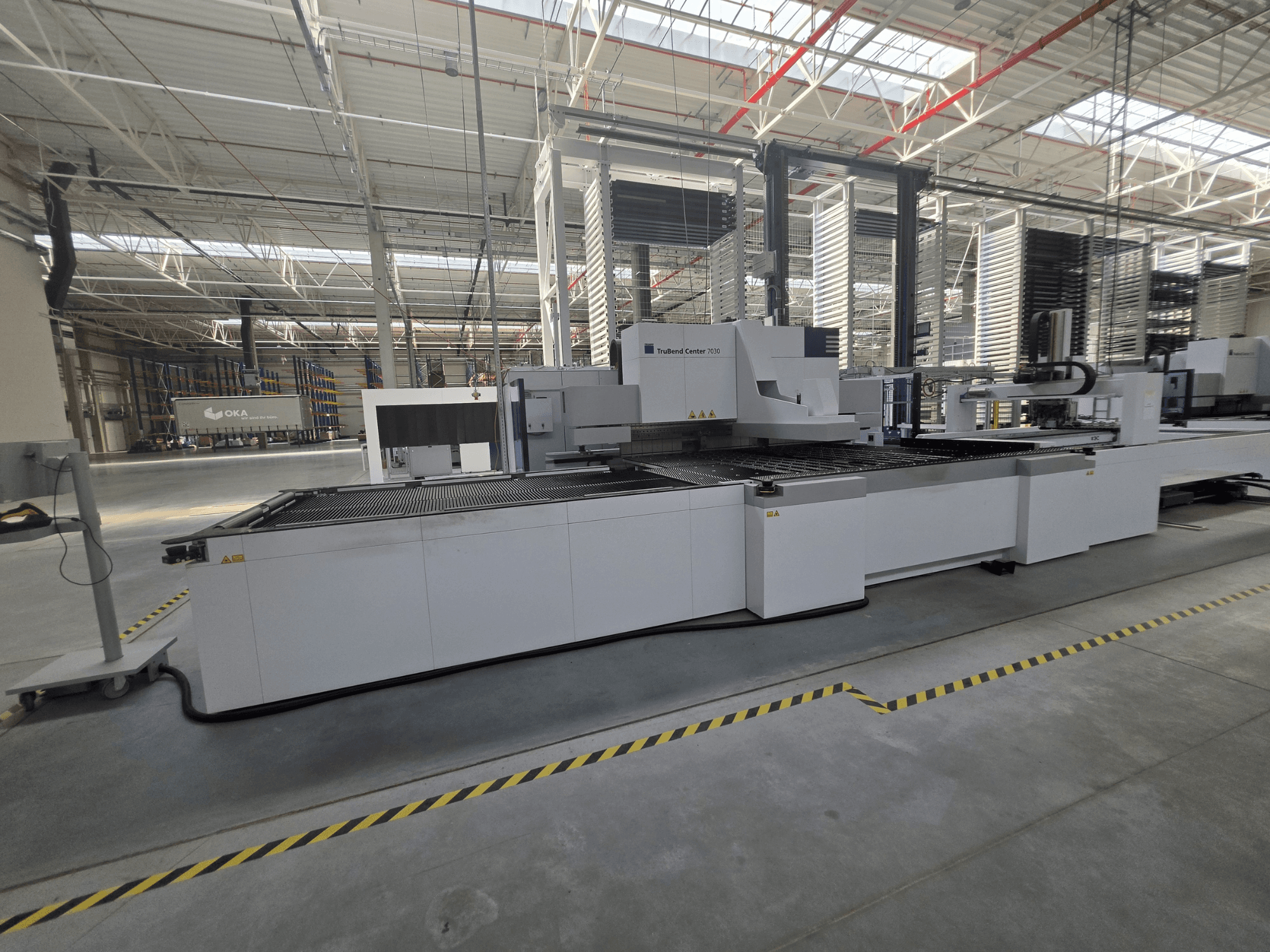

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2023-00001

• Konstrukcija: suvirintas plieninis rėmas; Lankstymo sistema: pleišto pavara; Išlenkimas: įtrauktas, reguliuojamas per valdymo pultą

• Gamybinės charakteristikos

  • Maksimalus lenkimo krašto ilgis: 3 123 mm

  • Mažiausias lenkimo krašto ilgis: 200 mm

  • Mažiausias lenkimo plotis su standartiniu laikikliu: 145 mm

  • Mažiausias lenkimo plotis naudojant ENW įrankius: 40 mm

  • Maksimalus dėžės aukštis: 220 mm

  • Laikiklio fiksavimo jėga: 101 t

  • Medžiagos storis: mažiausiai 0,4 mm; didžiausias konstrukcinio plieno storis – 3,0 mm; didžiausias nerūdijančio plieno storis – 2,2 mm; didžiausias aliuminio storis – 4,0 mm

• Manipuliavimas ir pozicionavimas (integruota)

  • 2 ašių detalių manipuliatorius su 12 siurbimo moduliais; X krypties eiga 2 653 mm; eiga 100 mm

  • 5 ašių galinis stabdiklis; Rotacinis manipuliatorius; Priekinis stabdiklis; Pakrovimo griebtuvai

  • Automatinis detalių pozicionavimas ir pasukimas

• Greitis

  • Y ašies greitasis poslinkis: 250 mm/s

  • Priekinis stabdys: 3 000 mm/s

  • Detalių manipuliatorius: 3 000 mm/s

  • Rotacinis manipuliatorius: iki 3 aps/s

  • „ToolMaster Bend“: 2 400 mm/s

• Padėties nustatymo tikslumas

  • Y: 0,10 mm; X: 0,05 mm; R: 0,05 mm

• CNC valdymas

  • 21,5 colio jutiklinis ekranas; „Windows 7 Ultimate“ 64 bitų; klaviatūra ir pelė

  • USB; RJ45; „Ethernet“ 10/100 Mbit/s; internetinė nuotolinė priežiūra / nuotolinė diagnostika

• Programavimo programinė įranga

  • „TecZone Fold“ plaukiojanti licencija

  • Automatinis programavimas iš 2D/3D, automatinis lenkimo programų generavimas

  • 3D lenkimo modeliavimas; susidūrimų tikrinimas; rankinis programos keitimas

• „ToolMaster Bend“ (automatinis įrankių valdymas)

  • Automatinis įtvirtinimo įrankių pozicionavimas ir nustatymas pagal programą

  • Automatinis standartinių, „Pick&Place“ ir išlenktų laikiklių pozicionavimas

• Į komplektą įeinantys įrankiai

  • 16 standartinių prispaudimo įrankių (kiekvienas 160 mm)

  • 6 „Pick&Place“ fiksavimo įrankiai; segmentai 10/15/20/40 mm

  • Kampinis fiksavimo įrankis, ilgis 199 mm

  • Lenkimo įrankiai „OBW90“ ir „UBW90“

• ENW įranga

  • ENW funkcija, skirta prispaudimo įrankių pakreipimui

  • „ENW110-40“ įrankis, ilgis 3 123 mm, gylis 40 mm

  • Mažiausias lenkimo plotis naudojant ENW: 40 mm

• Lenkimo kampo matavimas

  • Optinė lenkimo kampo pagalba su integruota kamera

  • Grafinis užprogramuoto ir faktinio kampo palyginimas

  • Mažiausias detalės krašto ilgis kampo matavimui: 10 mm

• Saugumas

  • CE sertifikatas; besisukantys saugos vartai; saugos šviesos barjerai

  • Prieigos prie darbo zonos apsauga; pėdinis jungiklis su įjungimo funkcija; avarinis stabdymas

• Elektros maitinimas: 80 kVA

Papildoma įranga

• Automatinė pakrovimo/iškrovimo sistema su sandėliavimo sąsaja

  • Automatinis ruošinių atskyrimas ir padavimas; perdavimas į lenkimo centrą

  • Automatinis gatavų detalių iškrovimas su juostiniu konvejeriu

  • Maksimalus ruošinio dydis: 3 048 x 1 500 mm

  • Įtraukta sandėliavimo sąsaja

  • Pakrovimo vežimėlis: neįtrauktas

  • Bėgių komplektas: neįtrauktas

• Papildomi detalių tvarkymo moduliai

  • 12 trijų paviršių vakuuminių modulių (viršutinis/apatinis/priekinis siurbimas)

  • 6 magnetiniai moduliai ir 4 dvipusiai magnetiniai moduliai

  • Vakuuminius ir magnetinius modulius galima naudoti kartu

• Identifikavimo ir jungiamumo priedai

  • Belaidis 2D kodų skaitytuvas su „Bluetooth“

  • Brūkšninių kodų ir „DataMatrix“ kodų nuskaitymas

  • Automatinis gamybos programos įkėlimas
