TAJMAC-ZPS - H40 TRENDHU-MIL-TAJ-2015-00001
Ar turite daugiau klausimų? Susisiekite su mumis!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
Šis 4s TAJMAC-ZPS H40 TREND horizontalusis apdirbimo centras pagamintas 2015 m. Jame yra 40-10 000 aps/min suklio sukimosi dažnio diapazonas ir automatinis 45 įrankių keitimo įrenginys, užtikrinantis efektyvų darbą. Šios staklės pasižymi sparčia 50 m/min. eiga ir 360° pasukamojo stalo indeksavimo diapazonu, todėl užtikrina universalias apdirbimo galimybes. Apsvarstykite galimybę įsigyti šį TAJMAC-ZPS H40 TREND horizontalųjį apdirbimo centrą. Susisiekite su mumis dėl išsamesnės informacijos.
Apžvalga
- prekės ženklas: TAJMAC-ZPS
- metai: 2015
- MODELIS: H40 TREND
- naudojimo tipas: Frezavimas
- vietovė: Vengrija
- mašinos tipas: Horizontalusis apdirbimo centras
- Prieinama nuo: 20/02/2026
- valdymo bloko prekės ženklas: HEIDENHAIN
Techninė informacija - TAJMAC-ZPS H40 TREND

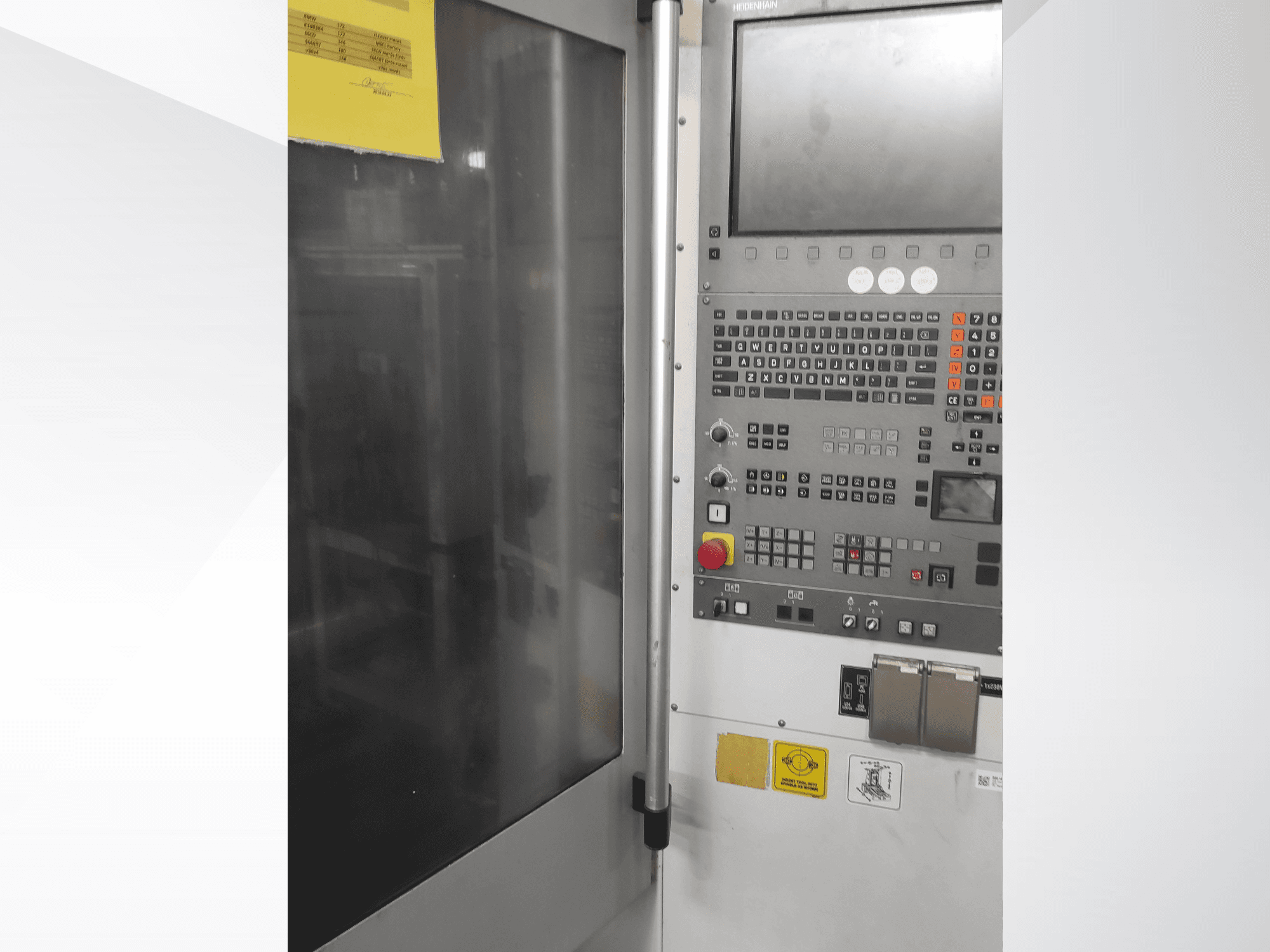

Valdymo blokas
- Valdymo ženklas: HEIDENHAIN
- Valdymo modelis: iTNC 530
Matmenys
- Mašinos aukštis: 2242 mm
- Mašinos ilgis: 4177 mm
- Mašinos svoris: 8600 kg
- Stalo plotis: 2170 mm
Judėjimas
- Ašių skaičius: 3
- X ašies eiga: 560 mm
- Y ašies eiga: 510 mm
- Z ašies eiga: 560 mm
Techninės specifikacijos
- Max. Tool Weight: 7 kg
- Veleno greitis: 10000 RPM
- Kūgio dydis: SK 40
Papildoma informacija
B ašis (stalo indeksavimo diapazonas): 360°
Atstumai:
Suklio paviršius iki sukamojo stalo ašies: 130-690 mm
Suklio ašis iki padėklo prispaudimo paviršiaus: 80-590 mm: nuo laikiklio: 80-590 mm
Grindys iki padėklo paviršiaus: 950 mm nuo padėklo grindų paviršiaus
Padavimo greičiai:
Padavimo greičiai X/Y/Z: 0-15 m/min (programuojami iki 50 m/min)
Greita eiga X/Y/Z: 50 m/min.
Pagreitis X/Y/Z: 5 m/s²
Sukamojo stalo indeksavimo laikas: X/Y/ X/ X/ X/ X/ X/ X/ X/ X/ X/ X:
0-90°: 3,2 sek.
0-180°: 4,6 sek.
0-270°: 5,5 sek.
0-360°: 6,7 sek.
Tikslumas (VDI/DGQ 3441):
Tiesioginė matavimo sistema: X/Y/Z 0,008 mm; pasikartojamumas X/Y/Z 0,005 mm
Netiesioginė matavimo sistema: padėties nustatymo X/Y/Z 0,010 mm; pasikartojamumas X/Y/Z 0,006 mm
Suklys:
Perdavimas: Diržas:
Nuolatinis sukimo momentas (S1): 90 Nm
Sukimo momentas esant perkrovai (S6-40%): 127 Nm
Automatinis įrankių keitimas:
Galimybė: 45 įrankiai
Įrankių paieška: Įrankiai: abiem kryptimis
Laikas nuo įrankio iki įrankio: 3,5 sek.
Didžiausias įrankio skersmuo: 85 mm (su gretimais įrankiais), 125 mm (be gretimų įrankių)
Maksimalus įrankio ilgis: 300 mm
Didžiausias bendras keitiklio svoris: 200 kg
Papildoma įranga
Automatinis padėklų keitiklis (APC):
Padėklų skaičius: 2
Padėklų keitimo laikas: 10 sek.
Padėklų svoris: 90 kg
Aušinimo skysčio filtravimo įrenginys: TECNIMETAL (svoris be aušinimo skysčio: 280 kg)
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
