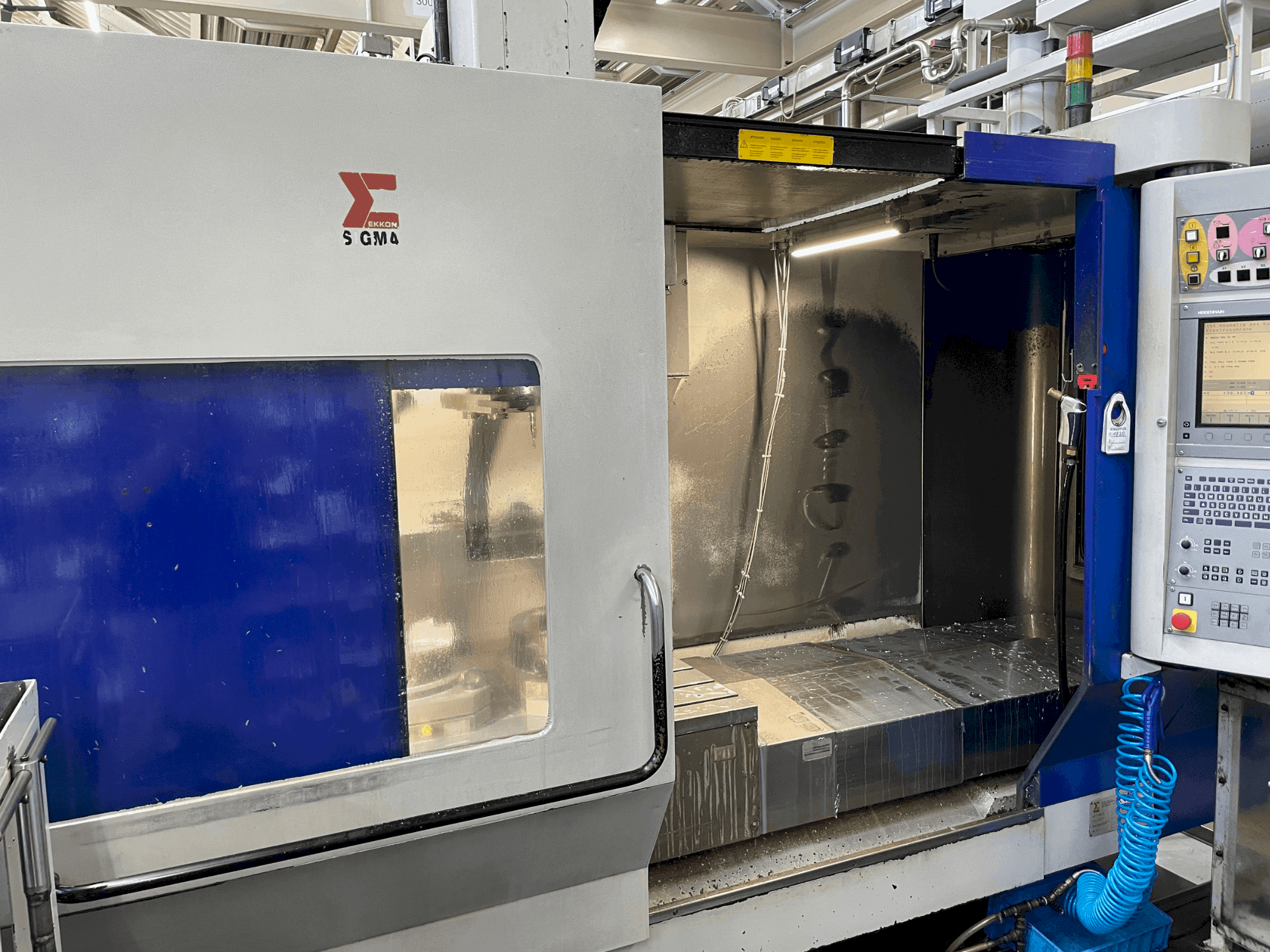

Sigma - Leader 6DE-MIL-SIG-2007-00001

• Ašys: x ašis (išilginė): nuo 1250 mm iki 2000 mm / y ašis (skersinė): nuo 1250 mm iki 2000 mm: 810 mm / z ašies eiga (vertikalioji): 630 mm / b ašies eiga (pasukama): -60° iki +105° / c ašies eiga (pasukamas stalas): -60° iki +105°: / x/y/z greita eiga: nuo 40 m/min iki 50 m/min / b/c greita eiga: nuo 40 aps/min iki 50 aps/min / pagreitis x/y/z: nuo 5000 mm/sec² iki 10000 mm/sec² / pagreitis b/c: nuo 3. 5 rad/sec² iki 8. 8 rad/sec² / kreipiančiosios: linijinės su stumdomuoju bloku su triguba iš anksto įkrautų rutuliukų cirkuliacija / padėklo keitimo laikas: 3 sekundės (5 ašys)

• Maitinimo šaltinis: 400 V 50 Hz 3 fazių linija / vardinė galia: nuo 35 kw iki 60 kw / vardinė srovė: nuo 60 a iki 105 a

• Suslėgto oro slėgis: 6 bar / suslėgto oro sąnaudos: 150 nm³/val.

• Mašinos spalva: pilka ral 7008 / apsauginio dangčio spalva: geltona ral 1004 / darbo vietos apšvietimas: 2 arba 4 / garso slėgio lygis: nuo 77 db(a) iki 79 db(a) (standartinis, 15000 aps./min)

• Įrankių laikiklis: n. 40 din 69871, n. 40 din 69871 (bt40), hsk-a63 din 69893-1 / maks. Galimoji galia: 27 kw / maks. Galimas sukimo momentas: 235 nm, 158 nm, 86 nm / programuojamos indeksuojamo suklio kampo padėtys: elektroninis su 3600 padėčių

• Matavimo sistema: "Heidenhain" matavimo sistema, elektroninis sulankstomasis komutatorius / padėties nustatymo tikslumas (x/y/z): 008 mm / padėties nustatymo sklaida (x/y/z): 0,008 mm: 006 mm / vidutinė poslinkio paklaida (x/y/z): 0. 002 mm (0. 002 mm)

• Žurnalo tipas: grandininis 2 krypčių žurnalas / padėčių skaičius: 40 (standartinis) - 50 (pasirinktinai) / įrankių pasirinkimas: 40 (standartinis) - 50 (pasirinktinai) / įrankių pasirinkimas: "random" / įrankių keitimo įtaisas: dvigubo griebtuvo svirtis, elektromechaninė pavara / min. įrankių keitimo laikas: 1. 5 sekundės / laikas nuo drožlės iki drožlės: 4. 5 sekundės / maks. Įrankių svoris: 8 kg / maks. Įrankio skersmuo: 80 mm / maks. Įrankio ilgis: 350 mm / maks. Įrankio matmenys: 300 mm.

• Esant mažam slėgiui su alyvos emulsija: 10 purkštukų aplink verpstę, maks. 5 barai, 100 l/min / esant aukštam slėgiui su alyvos emulsija per suklį (pasirinktinai): 15 barų esant 15 l/min arba 30 barų esant 30 l/min / drožlių maišymas: 2 lygiagretūs sraigtai abiejose ilgosiose stalo pusėse ir šoninis drožlių transporteris / aušinimo sistemos filtravimas: Aušinimo sistemos filtravimas: 60 μ filtrų sistema su 2 filtrų įdėklais ir rankiniu aplinkkeliu: Filtravimo sistema: 60 μ filtravimo sistema su 2 filtravimo įdėklais ir rankiniu aplinkkeliu.

vidinis aušinimas per veleną (IKZ)
