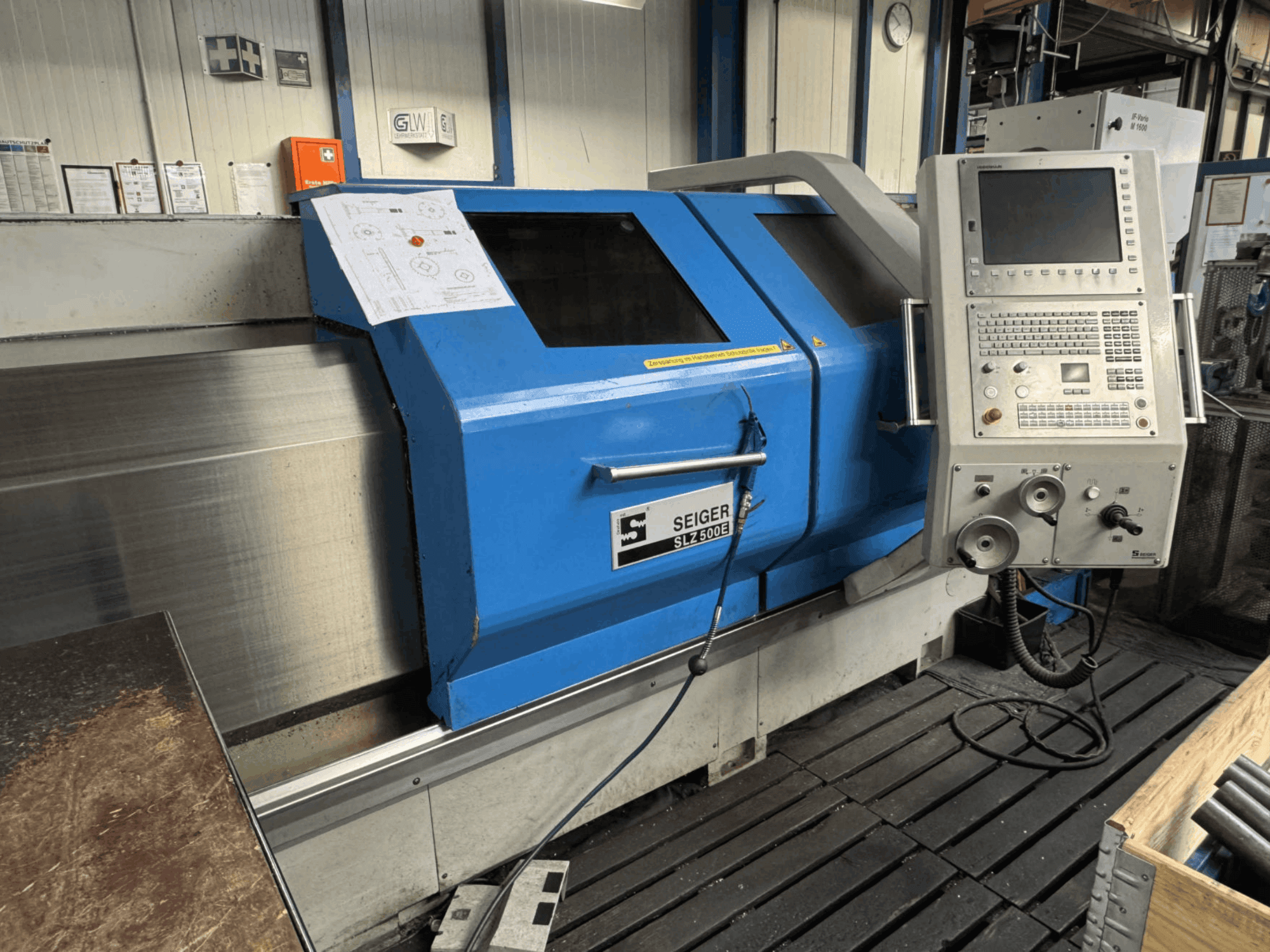

SEIGER - SLZ 500EDE-TUR-SEI-2014-00001

- Veleno sukimosi greitis: 1–3 000 aps/min (1 pakopa: 1–750 aps/min, 2 pakopa: 1–3 000 aps/min)

- Veleno galia (100/60 % ED): 20 / 25 kW

- Kūgio dydis: DIN 55027 8 dydis (pagrindinio veleno galas) / MT 5 (galinio suktuvo veltinis)

- Įrankių stotys: 8-stotė „Sauter“ diskinė revolverinė galvutė + „Parat“ 4-kryptis greito keitimo laikiklis, 3 dydis

- Aušinimo skysčio tiekimas per veleną: nėra

- Priešinis velenas: nėra

- Maks. strypo skersmuo: 78 mm (per „Schunk“ griebtuvą) / 93 mm (veleno anga)

- Maks. ruošinio skersmuo: 500 mm (svyruojantis per staklių lovį) / 280 mm (svyruojantis per skersinę slydę)

- Maks. įrankio svoris: informacijos nėra

- Varomieji įrankiai: Taip (8 pozicijų „Sauter“ diskinė revoliucinė galvutė varomiesiems įrankiams, VDI velenas D=30 mm su skaitmeniniu servovarikliu)

- Padėties nustatymo tikslumas: pagal DIN 8605

- X ašies eiga: 260 mm

- Z ašies eiga: 1500 mm (atstumas tarp centrų)

- C ašies specifikacija: pneumatinis įjungimas su skaitmeniniu varikliu ir krumpline pavara ant pagrindinio suklio (suklio greitis iki 15 aps/min, sukimo momentas apie 420 Nm)

- Stalo plotis: 350 mm

- Tekinimo įrankio skerspjūvis (aukštis x plotis): 25 x 25 mm

- Veleno skersmuo priekinėje guolyje: 130 mm

- Pagrindinio veleno vidinis kūgis: metrinis 100

- Maksimalus veleno sukimo momentas: apie 1400 Nm

- Pajėga Z ašyje: 10 000 N

- X ašies poslinkio jėga: 7 000 N

- Poslinkio diapazonas (išilginis/plokštuminis): 0,001–6000 mm/aps.

- Greitasis poslinkis X/Z ašimis: 10 / 7 m/min

- Galinės galvutės veltuvo skersmuo: 90 mm

- Galinės galvutės įtvaros eiga: 180 mm

- Maksimalus ruošinio svoris (tarp centrų): 1 000 kg (1 250 kg su atraminiu stovu)

- Maksimalus ruošinio svoris (laikomas griebtuvėje): 300 kg (esant 200 mm atstumui iki svorio centro)

- Darbinė įtampa: 400 V / 50 Hz

- Valdymo įtampa: 24 V DC

- Jungiamoji galia: 41 kVA

- Nominali srovė: 60 A

- Pagrindinė saugiklio srovė: 63 A

- Papildoma įranga:

- Apsauginė sruogų siena, 2 judamosios stumdomosios saugos durys su langeliais, staklių apšvietimas, greito keitimo įrankio laikiklis C dydžio, aušinimo įrenginys, sukamasis centras MT 5, operatoriaus įrankių rinkinys, linijinė skalė X ašyje, saugos sankaba X ir Z ašyse

- Šlako konvejeris: iškrovimo aukštis 1000 mm, ilgis 535 mm, 60 laipsnių nuolydis, nepertraukiamas padavimas, našumas apie 250 dm³/h, greitis apie 2 m/min

- Dviejų greičių planetinė pavarų dėžė: prekės kodas 6054375, automatinis perjungimas, pritvirtinta flanšu prie pagrindinio veleno variklio

- „Parat“ 4-pozicinis greito keitimo revolverinis laikiklis: 3 dydis, valdomas rankiniu būdu, sumontuotas ant nulinio taško fiksavimo sistemos

- „Sauter“ 8-pozicijų diskų revolverinė galvutė varomiesiems įrankiams: VDI velenas D = 30 mm su skaitmeniniu servovarikliu, sumontuota už tekinimo centro

- Gręžimo blokas: su VDI 50 laikikliu ir vidiniu aušinimo skysčio padavimu, sumontuotas ant nulinio taško tvirtinimo sistemos priešais tekinimo centrą

- Nulinės padėties tvirtinimo sistema: pagrindinė dalis sumontuota ant skersinio stumiklio

- Hidraulinis tuščiaviduris tvirtinimo įrenginys: „Schunk ROTA THW plus“ D = 315 mm trijų žandų griebtuvas su DIN 55027 8 dydžio tvirtinimu ir 78 mm skylės praėjimu

- Sustiprintas aušinimo skysčio siurblys: (2,5 bar esant 40 l/min, maks. 5,4 bar esant 8 l/min), valdomas per dažnio keitiklį ir potenciometrą

- Rankinis purkštuvas: prijungtas prie aušinimo skysčio įrenginio

- Korpuso pratęsimas: uždengtas pratęsimas iš užpakalinės galvutės pusės su atverčiamomis durelėmis

- Galinės galvutės pavara: prekės kodas 6061611, sumontuota ant stovo slydimo mechanizmo galinės galvutės perkelimui

- Staklių montavimo elementai: prekės kodas 6054102, 10 vnt. staklių kojelių su varžtais ir tvirtinimo elementais

- Įrengtas ištraukimo įrenginys: „IFS Industrie-Filter-Service GmbH“ IF-Vario M 1600 (modelis M 1600, pagaminimo data 2020 m. balandis, svoris 85 kg, 400/460 V, 50/60 Hz, 0,75 kW, 1,7/1,8 A, IP 54)
