Romi - C 510DE-TUR-ROM-2014-00001

Papildoma įranga

• Konsolė: Konsole: automatinis ciklas išilgine kryptimi, kai aktyvuojama konsolės niša.

Mašinos privalumai

Techniniai mašinos privalumai

• Automatinės funkcijos: įrankių prispaudimas, kreipiamųjų paviršių grūdinimas, frezavimo veleno sukimosi greičio perjungimas, rėmo ciklai ir kreipiamųjų paviršių tepimas.

• Specialios versijos: visiškai įrengta, rankinis greičio valdymas, sumažintas greičio diapazonas, rankinis įtempimas, skaitmeninis indikatorius užsienio produkcijai ir klimato kontrolės versija be valdymo sistemos.

• Kreipiamieji paviršiai: grūdinti ir dengti priešpriešiniai paviršiai.

• Laipiojimo frezavimas: į komplektą įeina automatinis įtaisas.

• Automatinis įrankių prispaudimas

Papildoma informacija

Specialios staklių versijos: Padidinto frezavimo galvutė, automatiniai rėmo ciklai ir atitikimas užsienio standartams pagal susitarimą.

Maschinenbeschreibung:

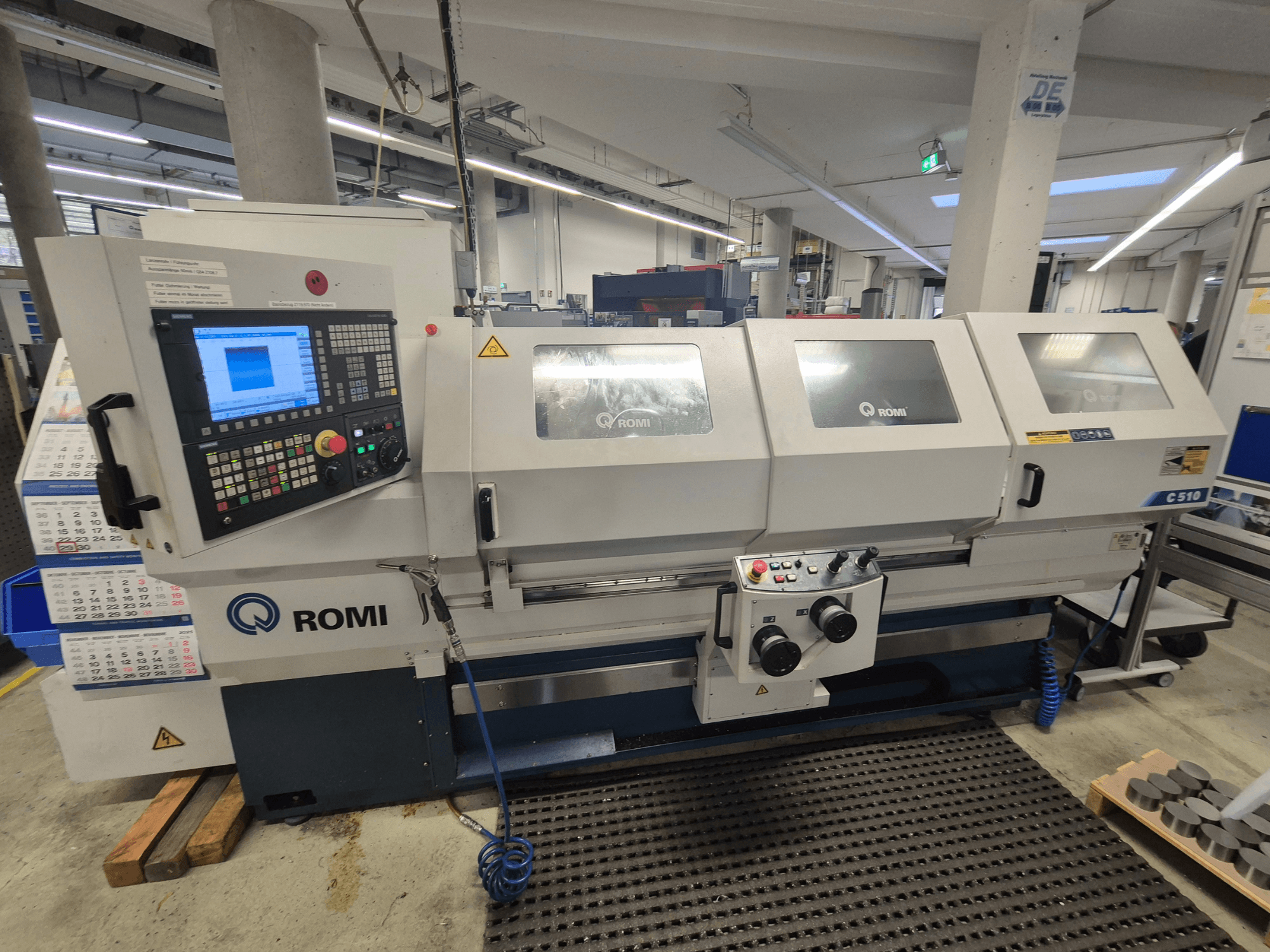

ROMI C 510 V5.0 - SIEMENS

Standardausführung:

. Siemens-Steuerung 828D sl, mit 10,4" LCD-Farbmonitor

. ASA A2-6" Spindelkopf, Drehmoment: max. 303 Nm bzw. ASA A2-8", maks. Drehmoment 408 Nm, mit 520mm Schwingdurchmesser

über Bett, 450 mm Schwingdurchmesser über Schlittenführung und 255 mm Schwingdurchmesser über Planschlitten

. Reitstock mit manueller Positionierung des Grundkörpers, mit manueller Betätigung der Pinole (stehende Zentrierspitze) MK-4

. Eilgang längs/quer mit 10.000mm/min

. Herausziehbarer Spänewanne

. Elektroanlage lieferbar für folgende Spannungen/Frequenzen: 400VCA / 50-60Hz

. Abgedichtete Arbeitsraumleuchte

. ROMI RMMP manuelles Maschinenpaket, bestehend aus CNC gesteuertem Hauptschlitten mit zwei

elektronischen Handrädern für X- und Z-Achse, Joystick-Schaltern und der

bedienerfreundlichen Siemens programinė įranga "Manual Machine Plus"

. Adapterplatte Multifix K22 Type B mit Multifix Stahlhalterkopf B K22

. Schleppeinrichtung für Reitstock

. Automatische Schmierung mit Inline-Filter und Füllstandsensor

. Kühllsystem, komplett mit Kühlmittelbehälter und Kühlmittelpumpe (10l/min, @7bar, 1,5kw/ 2cv)

. Kühlwasser Spritzpistole mit zusätzlicher Pumpe

. Elektrischer Schaltschrank mit Kühlung über Zentrifugalgebläse und Überdruck

. Spritzschutz, komplett, Schutztüre mit Sicherheitsfenster und Verriegelung durch elektrische Sicherheitsschalter

. Schrauben und Muttern für Nivellierung

. Schraubwerkzeugsatz für den Betrieb der Anlage

. Vollständige Dokumentation für das ROMI-Produkt auf CD

. Standardlackierung: Epoxidlack strukturiert Munsell-Blau 10B-3/4 und Epoxidlack strukturiert grau RAL 7035.

. Einhaltung der geltenden CE-Sicherheitsvorschriften

Steuerungsbeschreibung:

SIEMENS 828D sl

Standardfunktionen:

1 - RESSOURCEN UND CNC-LEISTUNG

- Genauigkeit 80-Bit-NANOfp

- Minimale Blockzykluszeit = 80-Bit-NANOfp

- Look Ahead = 1

- Beschleunigung mit Ruckbegrenzung

- Taktsynchrone Prozesse und Hochgeschwindigkeitsausgang

- Sprachen: Deutsch, Portugiesisch, Englisch, Spanisch, Italienisch, Französisch

- Ethernet-Schnittstelle

- USB-Schnittstelle

- Teilenummer, Maschinenzykluszeit und Uhr

- Berechnungsfunktion

2 - PROGRAMMIERUNGSRESSOURCEN:

- Verzeichnis geordnet nach Programm, Unterprogramm und Zyklen

- höhere Programmiersprache

- Programmieranleitung

- Programmieranleitung CNC-Programmierung

- Programmsatzsuchlauf

- Hintergrundprogrammierung

- Unterprogrammaufruf

- Speicherprogrammnummer

- Teileprogrammspeicher = 3 MB

- Programm laden / speichern

- Programmerstellung und -bearbeitung

- Linear-, Kreis- und Schraubenlinien-Interpolation

- Verweilzeit

3 - VORSCHUBFUNKTIONEN:

- Vorschub in mm/min oder Zoll/min

- Vorschub in mm/min oder Zoll/min

- Vorschub und genaues Positionieren an den Ecken

- Genauhalt

4 - GRAFINĖS FUNKCIJOS:

- PC-ähnlich

- Animierte Elemente - Unterstützung Zyklusparameter

- Grafinė 2D simuliacija

5 - KOORDINATENSYSTEME:

- Darbo vietų pasirinkimas

- Werkstückkoordinatensystem mit 100 Paaren

- Maschinenkoordinatensystem

- Voreinstellen des Werkstückkoordinatensystems

- Lokales Werkstückkoordinatensystem

- Eingabemaske für Werkzeuglängenvermessung (manuelle Betriebsart)

6 - KOORDINATENWERTE UND ABMESSUNGEN:

- Geschwindigkeit und Abmessungen in Zoll oder metrisch

- Programmierung in Absolutmaß und Kettenmaß

- Linear- und Kreisinterpolation mit Polarkoordinaten

- SKALĖ / SKALĖ

- VEIDRODIS / VEIDRODIS

- Koordinatensystemdrehung

- Nullpunkttransfer

7 - SPINDELFUNKTIONEN:

- U/min pagal S-kodą

- Winkelpositionierung Spindel (M19 ir Spos)

8 - ANGEWENDETE WERKZEUGFUNKTION:

- Werkzeugradiuskorrektur

- Manuelle Messung von Werkzeuglänge und -radius

- Werkzeugkorrektur Korrekturpaare (Länge und Durchmesser) = 256 und 512 für AP-Version

- Werkzeugverwaltung

- Standzeitverwaltung

9 - MAKRO:

- Parameter-Programmierung

- Makro und Anwendervariablen

- Sistemos kintamieji

10 - VEREINFACHUNGSPROGRAMMFUNKTIONEN:

- Festzyklus zum Bohren, Ausbohren und Gewindeschneiden

- Kreisförmiges Muster für gerade und kreisförmige Nuten

- Festzyklus zum Gewindebohren ohne Ausgleichsfutter

- Festzyklus zum Gewindefräsen

- Gewindebohren mit Ausgleichsfutter

- Gewindereparaturzyklus

11 - PROGRAMMIERFORMAT - 828D sl-REIHE:

- Programmierformat ISO-Code

- Programmierunterstützung CNC-Programmierung

12 - BET KURIS IŠ JŲ GALI BŪTI KEIČIAMAS:

- JOG-Betrieb

- Handrad-Betrieb

- MDA-Betrieb

- Automatikbetrieb

- Einzelsatzbetrieb

- Programmhalt

- Wahlweiser Halt

- Programmtest

- Satz löschen

- Achsreferenzierung durch Programm

- Werkzeugrückzug und Repositionierung in JOG-Betrieb (Taste REPOS)

- Programmneustart

- Automatischer Betrieb über Speicher oder Fernsteuerung

13 - WARTUNGSFUNKTIONEN:

- NOT-HALTControlAprašymas:

SIEMENS 828D sl

Standartinės funkcijos:

1 - IŠTEKLIAI IR CNC NAŠUMAS

• 80 bitų NANOfp tikslumas

• Minimalus bloko ciklo laikas = 80 bitų NANOfp

• Look Ahead = 1

• Pagreitinimas su trūkčiojimo apribojimu

• Sinchroniniai procesai ir didelės spartos išvestis

• Kalbos: Vokiečių, portugalų, anglų, ispanų, italų, prancūzų

• Ethernet sąsaja

• USB sąsaja

• Dalies numeris, mašinos ciklo laikas ir laikrodis

• Skaičiavimo funkcija

2 - PROGRAMAVIMO IŠTEKLIAI:

• Katalogas, suskirstytas pagal programą, paprogramę ir ciklus

• Aukšto lygio programavimo kalba

• Programavimo vadovas

• CNC programavimo vadovas

• Programų blokų paieška

• Foninis programavimas

• Paprogramės iškvietimas

• Programos numerio atmintis

• Dalies programos atmintis = 3 MB

• Programos įkėlimas / išsaugojimas

• Programos kūrimas ir redagavimas

• Tiesinė, apskritiminė ir spiralinė interpoliacija

• Dwell time

3 - PADAVIMO FUNKCIJOS:

• Padavimo greitis mm/min arba coliais/min

• Padavimo greitis mm/min arba coliais/min

• Padavimo greitis su tiksliu padėties nustatymu kampuose

• Tikslus sustabdymas

4 - GRAFINĖS FUNKCIJOS:

• Į kompiuterį panaši sąsaja

• Animuoti elementai - ciklo parametrų palaikymas

• 2D grafinis modeliavimas

5 - KOORDINAČIŲ SISTEMOS:

• Darbinės plokštumos pasirinkimas

• Detalių koordinačių sistema su 100 porų

• Staklių koordinačių sistema

• Ruošinio koordinačių sistemos išankstinis nustatymas

• Vietinė ruošinio koordinačių sistema

• Įvesties kaukė įrankio ilgiui matuoti (rankinis režimas)

6 - KOORDINAČIŲ REIKŠMĖS IR MATMENYS:

• Greitis ir matmenys coliais arba metriniais dydžiais

• Programavimas absoliučiaisiais ir inkrementiniais matmenimis

• Linijinė ir apskritiminė interpoliacija su polinėmis koordinatėmis

• SCALE / ASCALE

• VEIDRODIS / VEIDRODIS

• Koordinačių sistemos sukimas

• Nulinio taško perkėlimas

7 - SUKLIO FUNKCIJOS:

• S-kodas S-kodas - sukimosi dažnis

• Suklio kampinis padėties nustatymas (M19 ir Spos)

8 - TAIKOMŲJŲ ĮRANKIŲ FUNKCIJOS:

• įrankio spindulio kompensavimas

• Rankinis įrankio ilgio ir spindulio matavimas

• Įrankių kompensavimo poros (ilgis ir skersmuo) = 256 ir 512 AP versijoje

• Įrankių valdymas

• Įrankių eksploatavimo trukmės valdymas

9 - MACRO:

• Parametrų programavimas

• Makro ir naudotojo kintamieji

• Sistemos kintamieji

10 - SUPAPRASTINTO PROGRAMAVIMO FUNKCIJOS:

• Fiksuoti gręžimo, gręžimo ir sriegimo ciklai

• Apskritimo modelis tiesiems ir apskritiems grioveliams

• Standusis sriegimo ciklas (be kompensacinio griebtuvo)

• Sriegio frezavimo ciklas

• Sriegimas su kompensaciniu griebtuvu

• Sriegių taisymo ciklas

11 - PROGRAMAVIMO FORMATAS - 828D sl SERIJA:

• ISO kodo programavimo formatas

• CNC programavimo palaikymas

12 - DARBO REŽIMAI:

• JOG režimas

• Rankinio ratuko režimas

• MDA režimas

• Automatinis režimas

• Vieno bloko režimas

• Programos sustabdymas

• Pasirinktinis sustabdymas

• Programos testas

• Bloko ištrynimas

• Nuorodos į ašis per programą

• Įrankio įtraukimas ir padėties keitimas JOG režimu (REPOS klavišas)

• Programos paleidimas iš naujo

• Automatinis valdymas per atmintį arba nuotolinio valdymo pultą

13 - TECHNINĖS PRIEŽIŪROS FUNKCIJOS:

• AVARINIS STABDYMAS (E-STOP)
