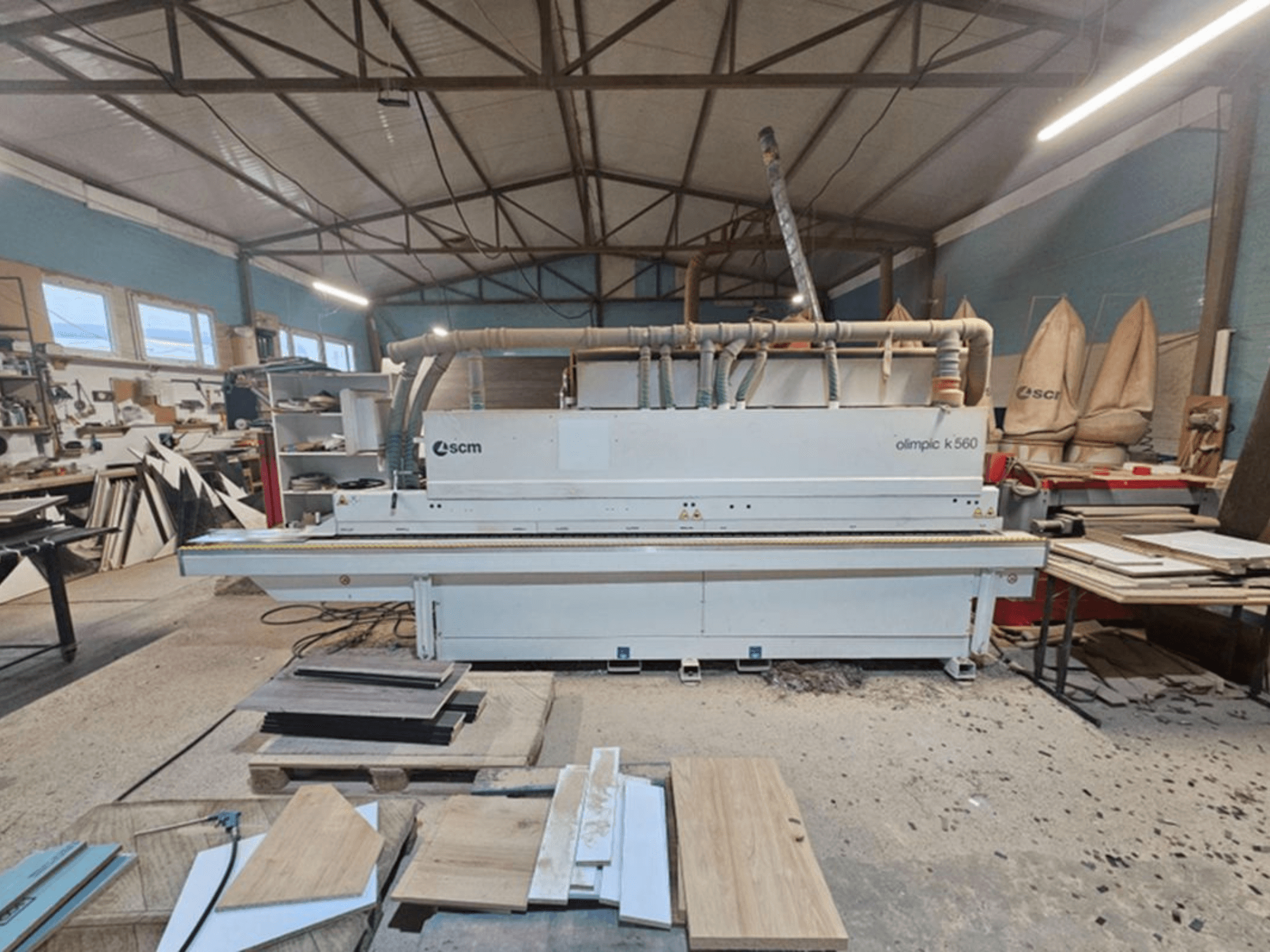

SCM - Olimpic K 560RO-EDG-SCM-2019-00003

Pagrindinės savybės

• Pateikimo greitis iki 18 m/min esant 600 mm plokščių tarpusavio atstumui, net ir suapvalinus kampus

• „Touch 7“ spalvotas jutiklinis valdymo ekranas su grafika, programų valdymu, diagnostika ir skaitmeniniu klijų temperatūros reguliavimu

• 2 variklių „Round X“ kampų suapvalinimo grupė, skirta kampų suapvalinimui ir apipjaustymui

Techniniai duomenys

• Pajungimo greitis: 12–18 m/min

• Apdorojamo ruošinio storis: 8–60 mm

• Briaunos storis (ritinys): 0,4–3 mm

• Briaunos storis (juostelė): 0,4–6 mm

• Maksimalus krašto skerspjūvis (ritinys): 135 mm²

• Maksimalus ritinio skersmuo: 800 mm

• Briaunos išsikišimas: 2 mm viršuje / 2 mm apačioje

• Detalių tarpas: 600 mm

• Mažiausias ruošinio ilgis: 140 mm

• Minimalus ruošinio plotis: 95 mm (60 mm su specialiu nustatymu)

• Mažiausias ilgis (ritinio medžiaga): 180 mm

• Minimalus ilgis (juostelės medžiaga): 220 mm

• Detalių prispaudimo strypo atidarymo plotis: 560 mm

• Darbinis aukštis: 900 mm

Valdymo sistema („Touch 7“)

• 7 colių spalvotas jutiklinis ekranas (16:9)

• Grafinis visų agregatų vaizdavimas ir modeliavimas

• Visų agregatų valdymas ir automatinio paleidimo funkcijos

• 60 laisvai redaguojamų programų

• Pilnas PLC valdymas su enkoderių stebėjimu

• Skaitmeninis klijų katilo temperatūros valdymas

• Diagnostika su operatoriaus pagalba

• Statistika: vienetų skaičius, kraštų metrai, grandinės veikimo laikas

• Ciklo pasirinkimas: pirmasis arba antrasis apdorojimo ciklas

Apdorojimo agregatai

• Sujungimo frezavimas: du deimantiniai sujungimo pjovikliai, po 1,8 kW, 12 000 aps/min

• Klijavimo įrenginys VC-S4.1: 3 kW šildymas, 1,5 kg talpos bakas, „Fastlock“ greito keitimo sistema, varomas pagrindinis + trys slėginiai ritinėliai

• Apipjaustymo agregatas K/SEL: du HF varikliai, po 0,35 kW, 12 000 aps/min, pasukimas 0–15°

• Lygiagretaus frezavimo įrenginys R-K: du HF varikliai, po 0,55 kW, 12 000 aps/min, įrankio spindulys R2

• Apvalinimo X kampų apvalinimas: du HF varikliai, po 0,35 kW, 12 000 aps/min, be žingsnio tikslūs kreipikliai

• Nugramdymo agregatas RAS-K: įrankio spindulys R2

• Poliravimo agregatas SP-V: du varikliai, kurių kiekvieno galia 0,18 kW, 3 000 aps/min

Papildoma įranga

• Automatinis perjungimas „Autoset T-ER2“:

  • Perjungimas tarp pirmojo ir antrojo praėjimo

  • Automatinis krašto storio keitimas (pvz., nuo 0,4 mm iki 2 mm)

• Atskyrimo/antiklijų purškimo sistema AAR

• Klijų grandiklio blokas RC-V

• H=64 mm deimantiniai įrankiai šlifavimo/pradinio frezavimo grupei
