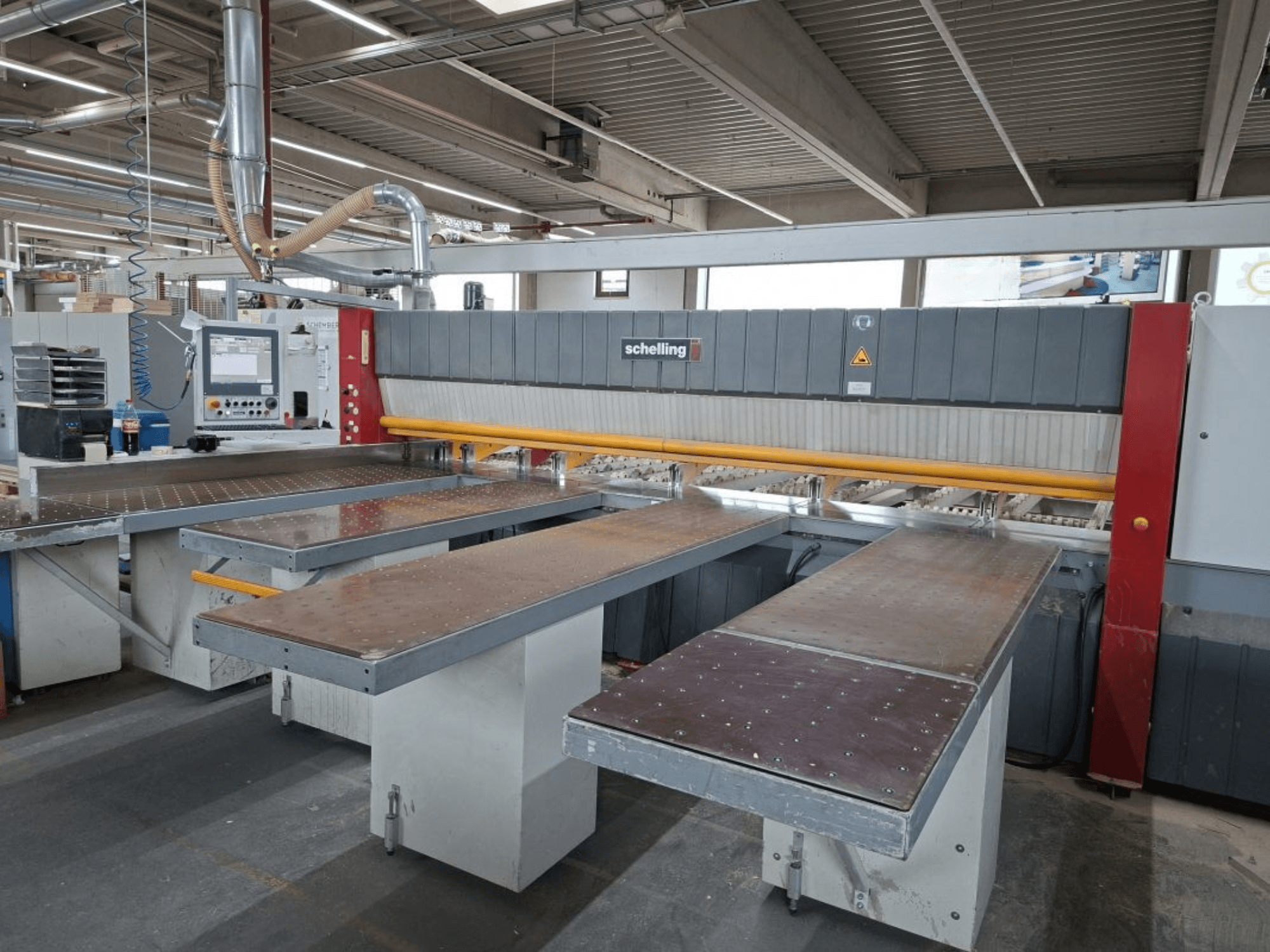

SCHELLING - FH 4DE-SAW-SCH-2012-00001

Skydo matmenys

• Ilgis: 2000-4100 mm

• Plotis: 300-2100 mm

• Storis: 6-60 mm

• Plokštės storio paklaida: nuo -0,2 iki +0,2 mm

Mašinos specifikacijos

• Nominalusis pjovimo ilgis (pjūklas 430): Nominalus ilgis (430 430 mm): 4250 mm

• Pagrindinio pjūklo skersmuo (maks.): (skersmuo (mm): 350 mm

• Pjūklo skersmuo: 300 mm

• Didžiausias pjūklo pjūklo atstumas virš stalo: 95 mm (virš šachmatų lentos)

• Didžiausias pakuotės aukštis: 80 mm

• Juostų lygintuvo lyginimo jėga: 400-2000 N/vnt.

• Maksimali spaustuvo anga: 90 mm

• Darbinis aukštis: 970 mm

• Bendras aukštis: 2070 mm

Pavaros ir greičiai

• Pagrindinio pjūklo variklio galia: 15 kW

• Pjūklo agregato padavimo greitis (pirmyn): 5-120 m/min

• Pjūklo pavaros greitis (atbuline eiga): 120 m/min

• Padavimo greitis (pirmyn): iki 80 m/min

• Padavimo greitis (atbuline eiga): iki 80 m/min

Papildoma įranga

• Plokščių laikymo sistema (gamintojas: "Grundner")

  • Ilgis: 24,90 m

  • Plotis: 14,17 m

  • Stelažų aukštis: 2 m

  • Kėlimo aukštis: 2,10 m

  • Didžiausias plokščių dydis (D x Š): 4,20 x 2,10 m

  • Mažiausias skydo dydis (D x Š): 1,80 x 0,60 m

  • Didžiausia keliamoji galia: 250 kg

  • Horizontaliosios pavaros galia: 2,2 kW

  • Horizontalios eigos greitis: apie 120 m/min.

  • Vertikalios eigos greitis: apie 40 m/min

  • Plokštės medžiaga: tinka vakuuminei suėmimo technologijai

  • Prijungta apkrova: Galimybė: 6 kW

• ARDIS programinės įrangos paketas
