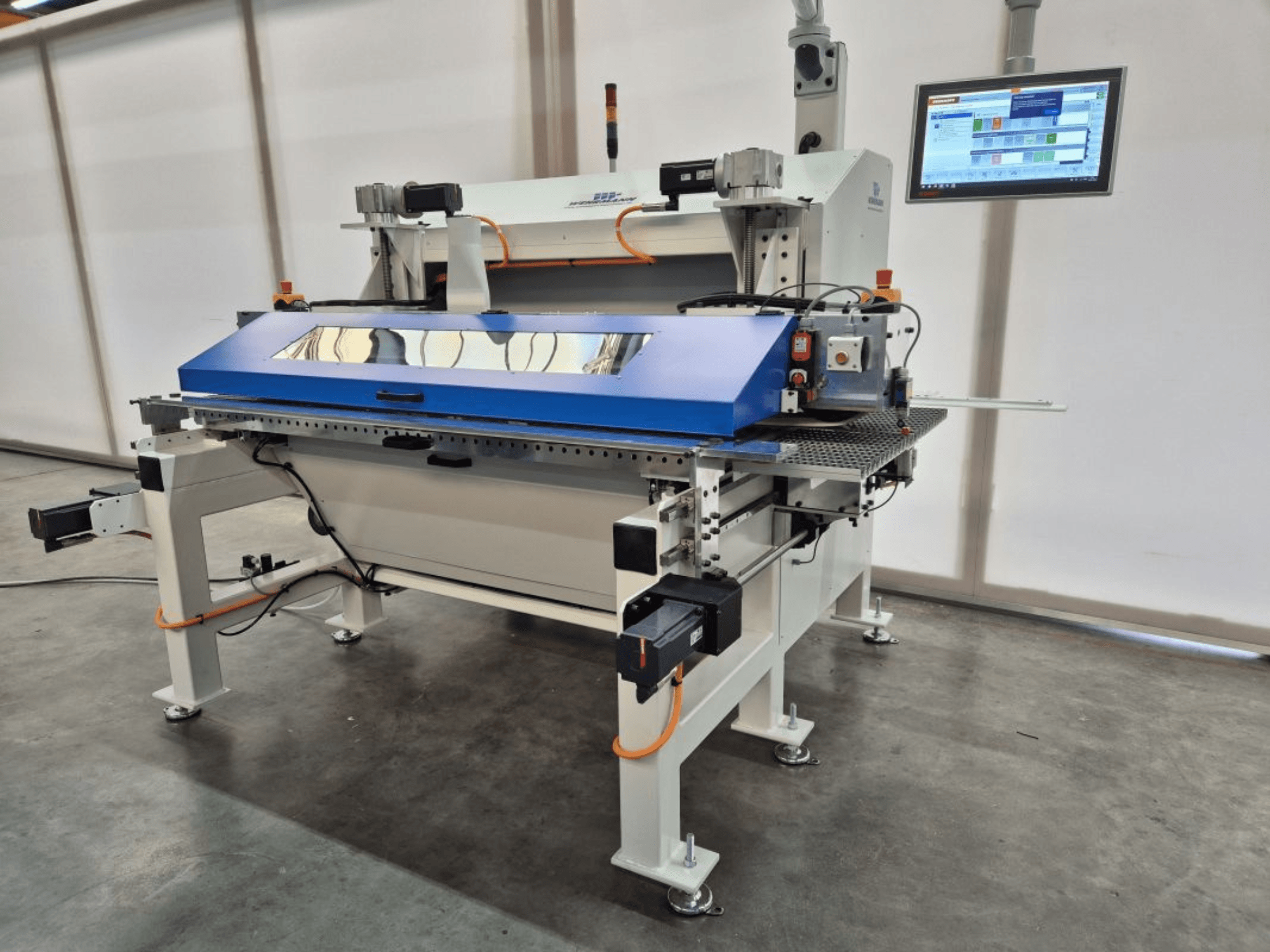

WEHRMANN - WT-50/900DE-SAW-WEH-2025-00001

• Būklė: Naujas

• Naudojimas: Įranga, skirta tik šiems tikslams: 1: Klasikinis stačiakampių ruošinių iš medienos/medienos pagrindo medžiagų su laminatu (CLP, HLP), popieriumi, folija ar fanera pjaustymas

• Ruošinio / plokštės talpa:

  • Ilgis: nuo 140 mm

  • Plotis (galutinis dydis): ne mažiau kaip 50+50 mm; ne daugiau kaip 450+450 mm (galimas asimetrinis pjaustymas)

  • Storis: 8-40 mm

  • Didžiausias ruošinio svoris: apie 30 kg

  • Forma: stačiakampė

• Darbinis aukštis: 900 mm

• Mašinos pusė: Staklės: Dešinioji pusė (sustojimo pusė dešinėje važiavimo kryptimi)

• Padavimas / reguliavimas:

  • Padavimo greitis: 5-40 m/min, valdomas servopavaromis

  • Elektroninis aukščio reguliavimas: 5-45 mm, naudojant "Beckhoff" servo ašį

  • Dešinės pusės teflono stabdymo liniuotė, valdoma servopavaromis

  • Kairė padavimo liniuotė su pneumatiniu spyruokliniu įtaisu, valdoma servopavaromis

• Konstrukcija / transportavimas:

  • Tvirtas suvirinto plieno rėmas

  • Transportavimas diržu su reguliuojamo aukščio viršutiniu spaudimu

  • Mažai priežiūros reikalaujantis diržas su švelnia transportavimo danga

  • 32 mm V formos diržo viršutinis spaudimas su spyruokliniais ritinėliais patikimam vedimui

• Agregatai:

  • Agregatas 1: dažniu valdomas pjovimo pjūklas

    • Perske variklis 4,4 kW, 50 Hz, 400 V, 4500 aps/min.

    • Įrankių laikiklis D=35, raktas

    • Išorinis + vidinis sriegis R/L, valdomas servopavaros, tandeminis, nesukamas

    • Aukščio reguliavimas per "Beckhoff" servo ašį

    • Šoninis reguliavimas su mechaniniu skaitmeniniu ekranu

    • Maksimalus pjūklo pjūklelio Ø 350 mm

    • Srautą optimizuojantys ištraukimo gaubtai

    • Be įrankių

  • Agregatas 2: dažniu valdomas pagrindinis pjūklas

    • "Perske" variklis 6 kW, 50 Hz, 400 V, 5000 aps/min, sukasi priešinga kryptimi

    • Įrankių laikiklis D=35, dantytas velenas, išorinis + vidinis sriegis R/L

    • Maksimalus pjūklo diskas Ø 400 mm

    • Rankomis reguliuojamas dalijamasis pleištas

    • Aukščio reguliavimas naudojant "Beckhoff" servo ašį

    • Šoninis reguliavimas su mechaniniu skaitmeniniu ekranu

    • Srautą optimizuojantys ištraukimo gaubtai

    • Be įrankių

• Valdymas ir HMI (Beckhoff):

  • Kompiuterinis valdymas su integruotu PLC ir elektroniniu linijų valdymu (TwinCAT 3)

  • 15,6 colių daugiajutiklinis skydelis su integruota klaviatūra / klaviatūra / pele

  • Paprastas, į komponentus orientuotas programų kūrimas; laisvai apibrėžiami programų pavadinimai; praktiškai neribota programų atmintis

  • Valdymas klaviatūra / pele / lietimu; pranešimų sistema, skirta operatoriaus / klaidų pranešimams

  • MDE Basic: gamybos laikas, sąrankos laikas, prastovos laikas, gedimo laikas, įrenginio skaitiklis, reguliuojamas įrašymo laikotarpis

  • Greita EtherCAT lauko magistralė; Ethernet RJ45; USB prievadas

  • Nepertraukiamo maitinimo šaltinis (UPS) skydo kompiuteriui

  • PLC programavimas pagal IEC 61131-3

  • Greta esančių mašinų ir (arba) transporto sistemų tiekimo užraktas

• Įeina į pagrindinio įrenginio komplektaciją:

  • Garso sugėriklis / apsauginis gaubtas su apsauginiu užraktu

  • Išorinio ištraukimo jungtys (minimalus oro greitis 28 m/s, neigiamas slėgis 2480 Pa)

  • Suslėgtojo oro jungtis su techninės priežiūros įrenginiu

  • Integruota valdymo spinta su aušinimo įrenginiu (aplinkos temperatūra 10-45 °C)

  • Saugos ir apsaugos priemonės pagal CE; CE ženklas

• Komunalinės paslaugos ir specifikacijos:

  • Darbinis slėgis: 6 bar

  • Maitinimas: 3/N/PE, 400/230 V, 50 Hz, ±5 % (ECD apsauginė grandinė netaikoma)

• Kalba:

  • Mašinos ženklinimas: Kalba: lietuvių kalba: Mašinų kalba: vokiečių kalba

  • Naudojimo instrukcijos: vokiečių kalba: Instrukcija: vokiečių kalba

  • Atsarginių dalių sąrašai: vokiečių kalba: Atsarginės dalys: vokiečių kalba

• Vokiečių kalba: Vokiečių kalba: Vokiečių kalba: Vokiečių kalba: Vokiečių kalba: Vokiečių kalba:

  • Pagrindas/apdaila: Spalva: pilkai balta RAL 9002

  • Agregatai: RAL 7037

  • Apsauginiai dangteliai: Mėlyna RAL 5017

  • Valdymo skydelis: Šviesiai pilka RAL 7035

• Pristatymo laikas: Galimybė gauti maždaug per 4 mėnesius nuo užsakymo

Papildoma įranga

• Išorinė dulkių ištraukimo sistema (neįeina į komplektą; įrenginys tiekiamas su jungiamosiomis detalėmis; reikalingas 28 m/s oro greitis ir 2480 Pa neigiamas slėgis)

• Pasirinktinai: Paruošimas brūkšninių kodų arba RFID skaitytuvui su nustatytu failų katalogu

• Pasirinktinai Pramonės 4.0 sąsajos: MQTT, UMATI, OPC UA, RFID
