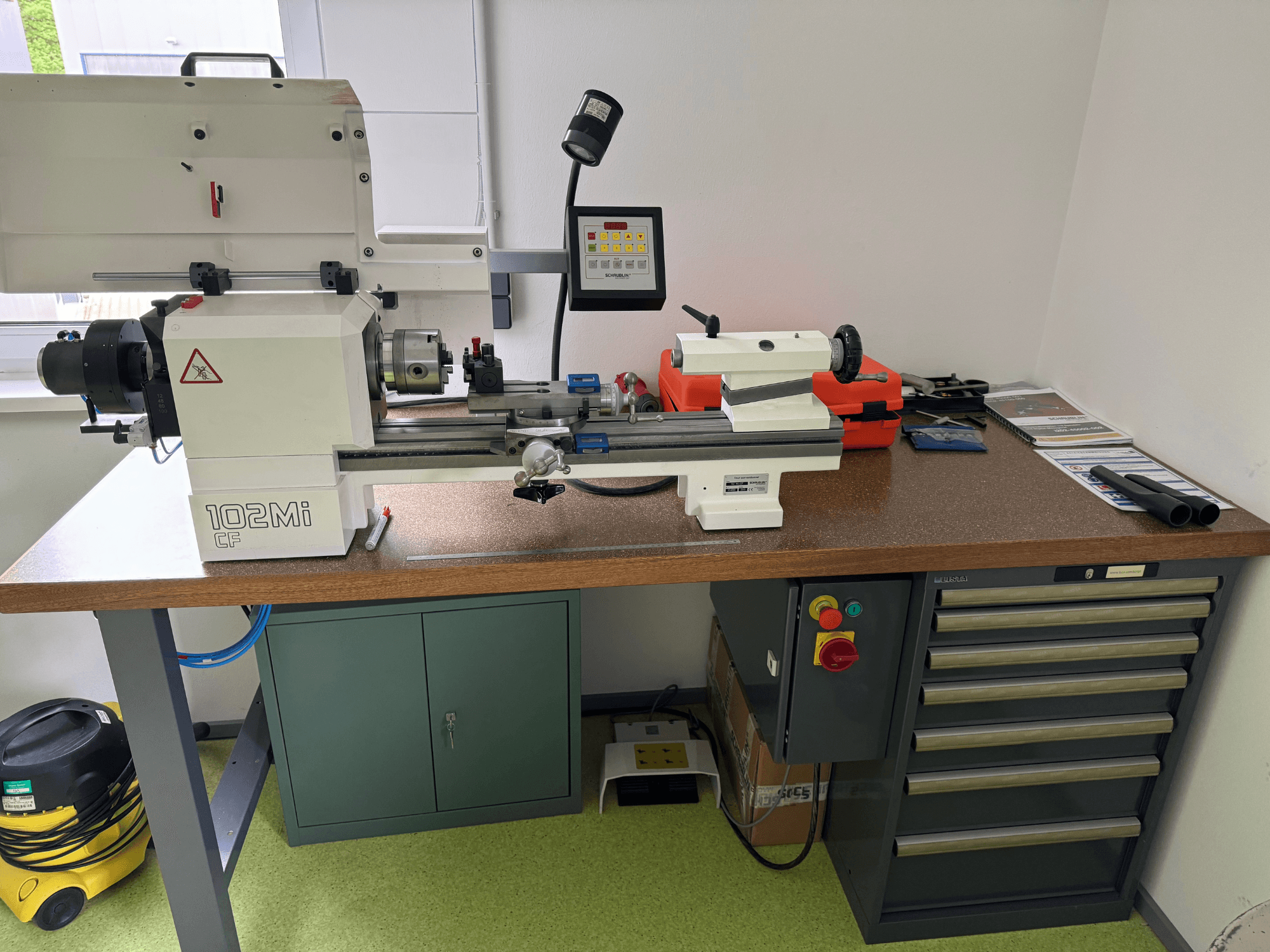

SCHAUBLIN - 102Mi W25DE-TUR-SCH-2019-00001

• Priekinis antgalis: Integruotas variklis

• Tvirtinimas: Montuojamas ant darbastalio (CE versija)

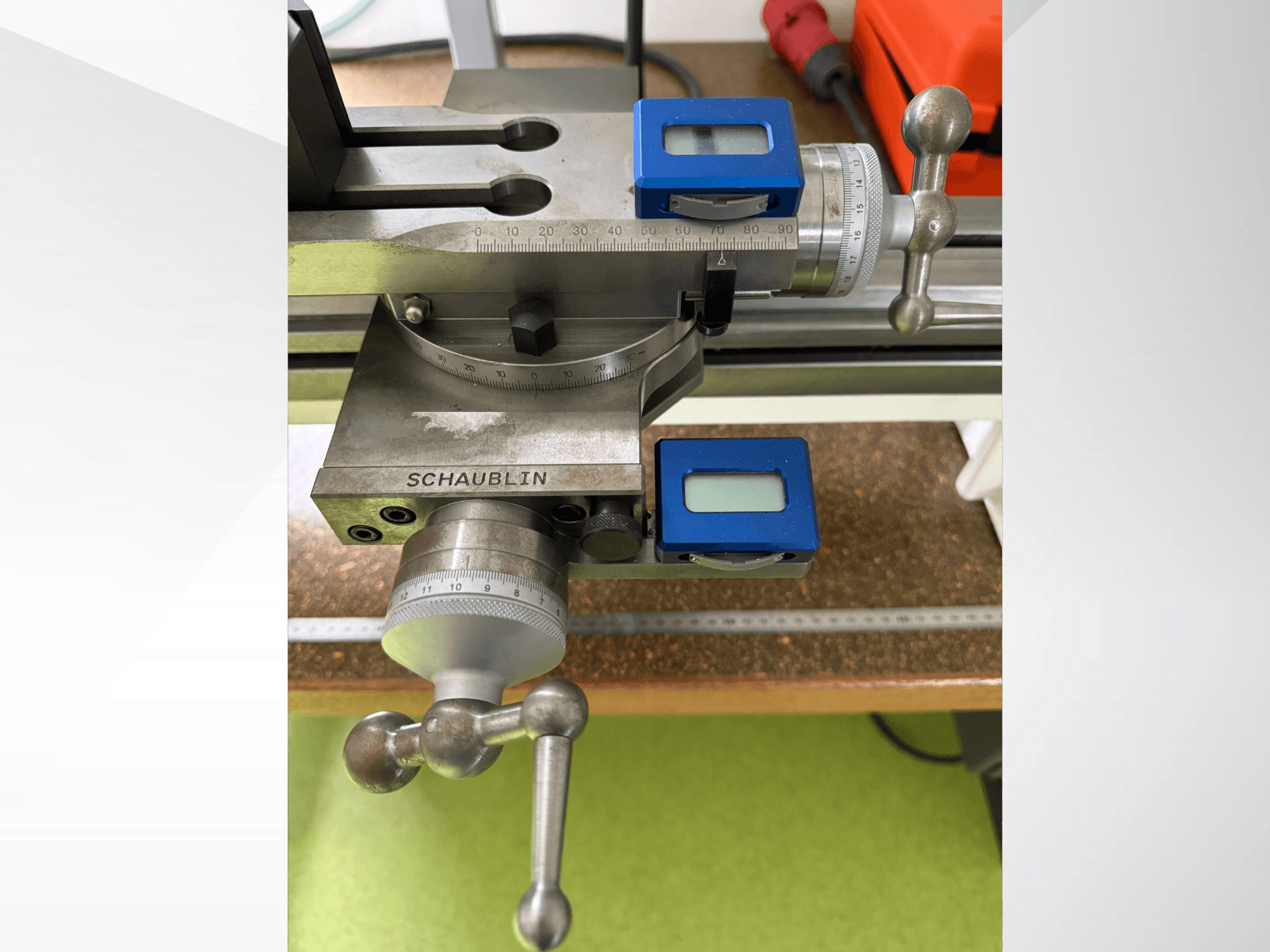

• Kryžminis šliaužiklis: Kryžminis slankiklis su skaitmeniniu matavimo prietaisu

• Galinis stakta: Morzės kūgis 2

Papildoma įranga

• Darbo stalas: 2000 x 800 x 900 mm

• Lista stalčių spintelė: 564 x 725 x 850 mm

• Pneumatinis prispaudimo įtaisas W25 su grafito skirstytuvu

• Greito keitimo įrankių laikiklių sistema Tripan-111S

• 30° kampu pasviręs ištekinimo strypo laikiklis, maks. 12 mm Ø

• 3 žandikaulių griebtuvas W25/Ø100 (ketaus, rankinis)

• Galinio laikiklio priedas: Pasukamas centras 60° kampu, Ø18 mm (Gepy)

• Įvorių rinkinys W25 (0,5-25 mm, 50 vnt.)

• Mebiflex 70 lempa

• Didž. Leistinas skersmuo virš lovio: 200 mm

• Didž. Leistinas skersmuo per vežimėlį (skersinį šliaužiklį): 200 mm: 120 mm (60 mm su galine atrama)

• Vidurio aukštis virš lovos: 102 mm

• Vidurio aukštis virš vežimėlio: 20 mm

• Didž. Didžiausias atstumas tarp centrų: 470 mm Didžiausias maks.

• Lovos ilgis: 1 000 mm

• Lovos aukštis: 168 mm

• Pagrindinė verpstės pavara: Kintamosios srovės variklis, 1,5 kW (nuolatinis veikimas)

• Suklio tipo parinktys: W20 / W25

• Suklio sukimosi dažnis (tolygiai keičiamas): 100-6 000 aps/min (min-¹)

• Suklio vidinis skersmuo: 20 mm (W20) / 25 mm (W25)

• Didž. Strypų talpa: 14,5 mm (W20) / 19 mm (W25)

• Vežimėlio eiga (rankiniu būdu) ant pagrindo: 442 mm

• Kryžminė eiga (X ašis): 100 mm

• X ašies skiriamoji geba (spindulys): 0,001 mm (skaitmeninė)

• Išilginė eiga (Z ašis): 90 mm (pasirinktinai: 150 mm, jei orientuojamas viršutinis šliaužiklis)

• Z ašies skiriamoji geba: 0,001 mm (skaitmeninė)

• Trapecinis sraigtinis suklys: Ø 9 x 2 mm žingsnis

• Didž. Įrankio koto skerspjūvis: 16 x 16 mm (Multifix sistema) / 12 x 12 mm (Tripan sistema)

• Įrankių laikiklio skersmuo: 20 mm (Multifix-System) / 12 mm (Tripan-System)

• Standartinis galinis kotas: Morzės 2 vidinis kūgis, 30 mm išorinis suklio skersmuo, 80 mm eiga

• Svirtinis galinis kotas (pasirinktinai): W20/W25 vidinis kūgis, 40 mm išorinis verpstės skersmuo, 100 mm eiga

• Žvaigždiniu ratu valdomas galinis kotas (pasirinktinai): W20/W25 vidinis kūgis, 40 mm išorinis verpstės skersmuo, 150 mm eiga

• Greito užveržimo svirčių sistema (pasirinktinai): Didžiausias suklio sukimosi greitis 3 000 aps/min.

• Pneumatinė prispaudimo sistema (pasirinktinai): Reguliuojama ašinė prispaudimo jėga, 500 daN esant 5 barams, didžiausias suklio greitis 6 000 aps/min.

• Suklio užraktas: Pneumatiškai valdomas verpstės užraktas, fiksavimo momentas 48 Nm, esant 5 bar (didžiausias greitis 3 000 aps/min)

• Stabilios atramos (pasirinktinai): Laisvoji, stacionarioji stabili atrama, Ø nuo 0,01 iki 40 mm

• Elektros jungtis: 400 V, 50/60 Hz, vardinė srovė 12 A (maks. 20 A įėjimo saugiklis), +/- 5 % leistini įtampos svyravimai

• Elektros energijos suvartojimas: 1,8 kVA

• Triukšmo lygis esant apkrovai operatoriaus vietoje: < 60 dBA

• Darbinė temperatūra: Nuo +15°C iki +30°C (nuo +5°C iki +40°C skaitmeniniams matavimo prietaisams)

• Santykinis oro drėgnumas: nuo 5 % iki 80 %.

• Skaitmeninio matavimo įrenginio baterija: 1x ličio 3 V, tipas CR 2032 (srovės suvartojimas: 45 µA, veikimo trukmė: 5 000 valandų nepertraukiamo veikimo)

• Grindų apkrova: 263 kg/m²

• Grindų naudingoji apkrova: 113 kg/m²
