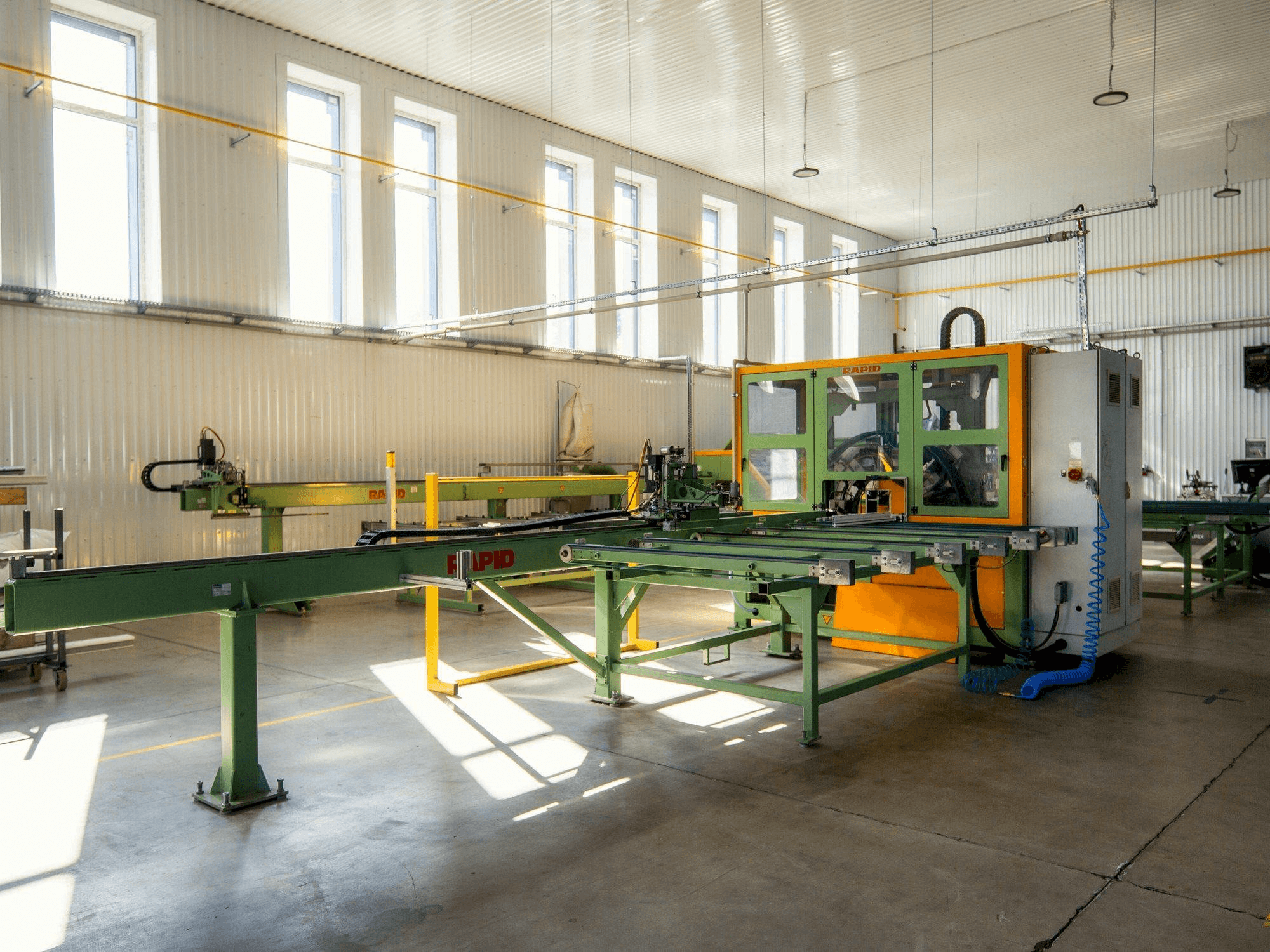

RAPID - MFC EVOLUTION IIPL-MIL-RAP-2009-00001

Mašinos privalumai

Kokybiškos mašinos privalumai

• Mfc evolution nefiksuotas ilgis: 1600 mm, mfc evolution nefiksuotas plotis: 650 mm, mfc evolution nefiksuotas aukštis: 1400 mm, mfc evolution nefiksuotas svoris: 90 kg
• Iškrautuvo dėtuvės ilgis: 3753 mm, nekrautuvo dėtuvės plotis: 2187 mm, nekrautuvo dėtuvės aukštis: 1078 mm, nekrautuvo dėtuvės svoris: 400 kg
• Transportavimo ašies ilgis: 5882 mm, transportavimo ašies plotis: 1085 mm, transportavimo ašies aukštis: 1624 mm, transportavimo ašies svoris: 400 kg
• Atsuktuvas armatūrai: su automatiniu sraigtiniu tiektuvu agregatų išdėstymas: ant rato, leidžiantis apdoroti įvairiais kampais frezavimo ir gręžimo agregatų skaičius: 7
• Veikimas: nuolatinis naudojimas.

Techninės mašinos privalumai

• Frezavimo variklio galia: 0,5 kw, frezos variklio dažnis: 300 hz, frezos variklio greitis maks. : 18000 min⁻¹, frezos variklio įvorė ø maks. : 8 mm
• Gręžimo variklio galia: 0. 75 kw , gręžimo variklio greitis maks. : 1500 min⁻¹, gręžimo variklio įvorė ø maks. : 16 mm
• Elektros darbinė įtampa: 400 v, 50 hz reikalinga tinklo prijungimo įtampa: 20 kw
• Skirstomosios spintos darbinis aukštis: 1050 mm, skirstomosios spintos jungtis: rakinamas pagrindinis jungiklis
• Kabelių jungtys: 400v npe
• Pneumatinis darbinis slėgis (gamintojas) min/maks: 6 - 7 , bar palaikomojo slėgio sąnaudos per ciklą apytiksl. : 3500 ni
• Pneumatinių vamzdžių apkrovos riba esant 70°c: apytiksl. 15 barų
• Maks. Profilio matavimo ilgis: 3500 mm, maks. Profilio matavimo plotis: 130 mm, maks. Profilio matavimo aukštis: 120 mm
• Žurnalo ilgis: 3600 mm, žurnalo plotis: 2707 mm, žurnalo aukštis: 1050 mm, žurnalo svoris: 650 kg
• Išorinio sraigto padavimo ilgis: 3000 mm, išorinio sraigto padavimo plotis: 1500 mm, išorinio sraigto padavimo aukštis: 1800 mm, išorinio sraigto padavimo svoris: 90 kg
