- ➤ Parduodama naudota PLACKE QPB-4 150/3100 presavimo mašina | gindumac.com

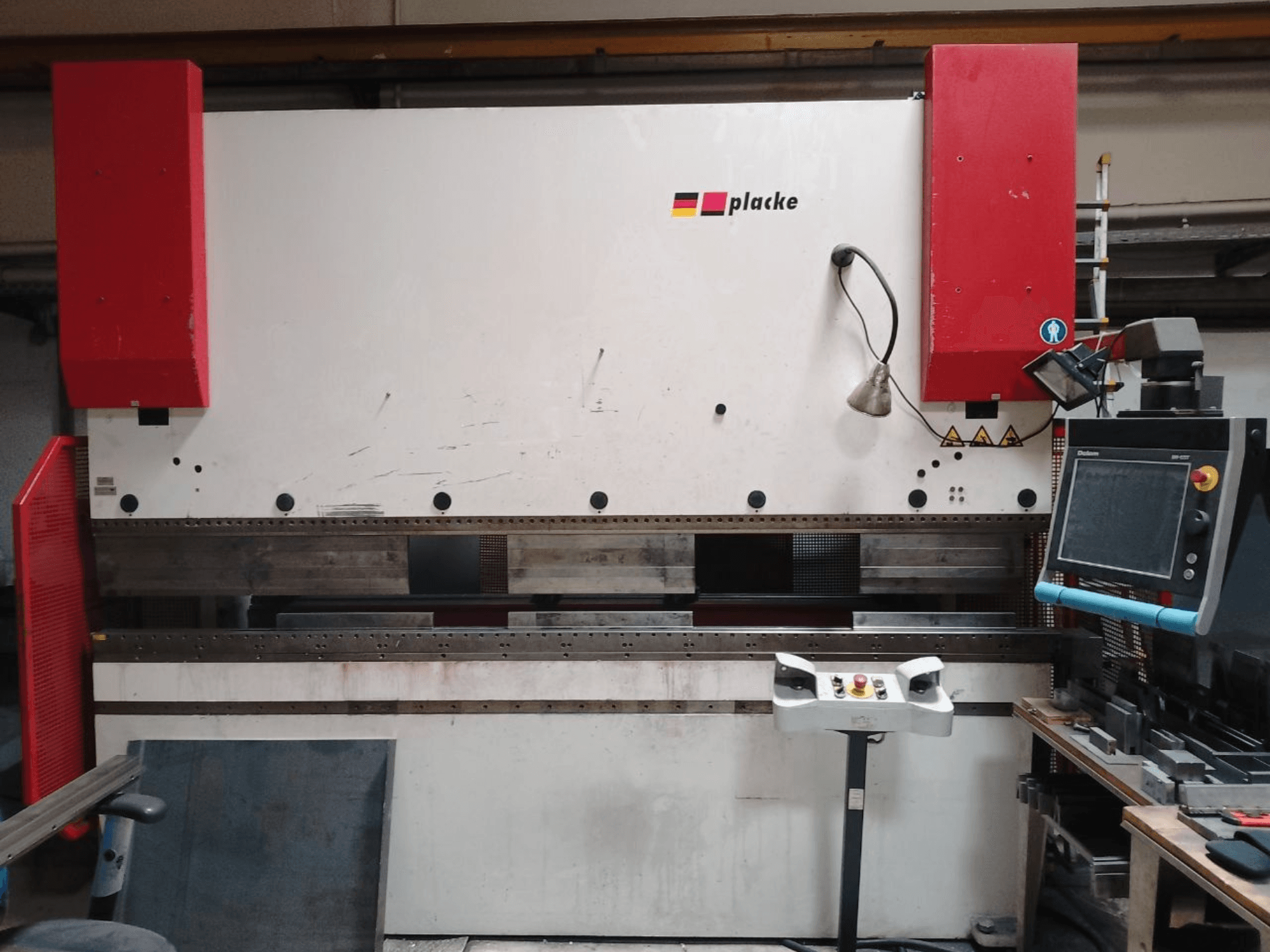

Šis 4 ašių PLACKE QPB-4 150/3100 modelis pagamintas 2001 metais. Jo presavimo jėga siekia 1500 kN, o lenkimo ilgis – 3100 mm, todėl šis įrenginys tinka įvairiems lenkimo darbams. Staklės turi mechaninę išgaubimo sistemą ir komplektuojamos su išsamiu įrankių bei priedų rinkiniu. Jei ieškote aukštos kokybės lenkimo galimybių, apsvarstykite galimybę įsigyti mūsų siūlomas „PLACKE QPB-4 150/3100“ lenkimo stakles. Dėl išsamesnės informacijos susisiekite su mumis.
Apžvalga
- prekės ženklas: PLACKE
- metai: 2001
- MODELIS: QPB-4 150/3100
- gamybos valandos: 9584
- naudojimo tipas: Lenkimas
- vietovė: Vokietija
- mašinos tipas: Staklių presas
- valdymo bloko prekės ženklas: DELEM
Techninė informacija - PLACKE QPB-4 150/3100
Valdymo blokas
- Valdymo ženklas: DELEM
- Valdymo modelis: DA-69T
Matmenys
- Mašinos aukštis: 2820 mm
- Mašinos ilgis: 3400 mm
- Mašinos svoris: 11000 kg
- Mašinos plotis: 1700 mm
Judėjimas
- Ašių skaičius: 4
Techninės specifikacijos
- Lenkimo ilgis: 3100 mm
- Presavimo jėga: 1500 Kn
Papildoma informacija
- Valdymo sistema / programinė įranga: „Delem DA-69T“ CNC valdymo sistema (4 ašys)
- Eksploatacijos valandos: 9 584,1 val.
- Maksimalus darbinis slėgis: 300 bar
- Atstumas tarp statramsčių: 2 600 mm
- Stūmoklio eiga: 215 mm
- Montavimo aukštis: 525 mm
- Įdubos gylis: 300 mm
- Darbinis aukštis (be stalo / įrankių): 900 mm
- Greitojo poslinkio greitis: 150 mm/s
- Darbinis greitis: 0–9,8 mm/s
- Grįžimo greitis: 100 mm/s
- Saugus greitis: < 10 mm/s
- Sustojimo laikas: 0,15 s
- Saugos atstumas: 270 mm
- Stūmoklio sustojimo trukmė: 0–9,9 s
- Variklio galia: 11 kW
- Bendra prijungtoji apkrova: 15 kW
- Įtampa / dažnis: 400 V / 50 Hz (3 PEN)
- Valdymo įtampa: 24 V DC
- Nominali srovė: 30 A
- Saugiklio apsauga: 35 A
- Hidraulinio bako talpa: 270 L
- Maks. alyvos darbinė temperatūra: 80 °C
- Aliejaus filtravimas pildant: < 25 µm
- Triukšmo lygis: < 70 dB(A)
- X ašies judėjimo amplitudė: 600 mm (maks. greitis: 400 mm/s, tikslumas: +/- 0,02 mm, variklio sukimo momentas: 1,9 Nm)
- R ašies judėjimo diapazonas: 200 mm (maks. greitis: 200 mm/s, tikslumas: +/- 0,05 mm, variklio sukimo momentas: 1,9 Nm)
- Z1–Z2–Z3–Z4 ašių reguliavimo diapazonas: 2400 mm (reguliuojama rankiniu būdu)
- Išlenkimo sistema: mechaninė „Wila“ išlenkimo sistema (0,6 kW, valdoma per CNC)
- Įrankio tvirtinimo sistema: „Wila Modufix“
- Darbinė aplinkos temperatūra: nuo +5 °C iki +40 °C
- Darbinis drėgnumas: nuo 30 % iki 95 % (be kondensato)
- Komplekte esantys priedai ir įrankiai:
* Pėdų valdymo pultas
* Techninė dokumentacija (1 komplektas)
* Lakštų atraminiai strypai: 2 vnt. po 1 m, 2 vnt. po 0,5 m
* Štampai (viršutiniai įrankiai): 5 vnt. po 515 mm (28°, H200); 2 vnt. po 100 mm (28°, H200); 1 vnt. 200 mm (28°, H200); po 1 vnt. 20 mm, 30 mm, 35 mm, 40 mm (28°, H200); 2 vnt. 100 mm (28°, H200 su kampiniu įpjovimu); 2 vnt. 255 mm
* Šablonai (apatiniai įrankiai): 5 vnt. po 515 mm (12x30°, R=1, H55); 6 vnt. segmentuotų (12×30°, R=1, H55) [bendras plotis 3 m]; 4 vnt. po 515 mm; 1 vnt. 475 mm; 8 vnt. segmentiniai [bendras plotis 3 m]; 1 vnt. 515 mm (50x80°, R=5, H55); 1 vnt. nenurodytas; 1 vnt. 200 mm (V=8, 30°, R=1, H55)
* Įrankių prailginimai: 1 vnt. 1240 mm (H140, L410), 2 vnt. 50 mm (H100), 4 vnt. pagaminti pagal užsakymą (H100)
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
