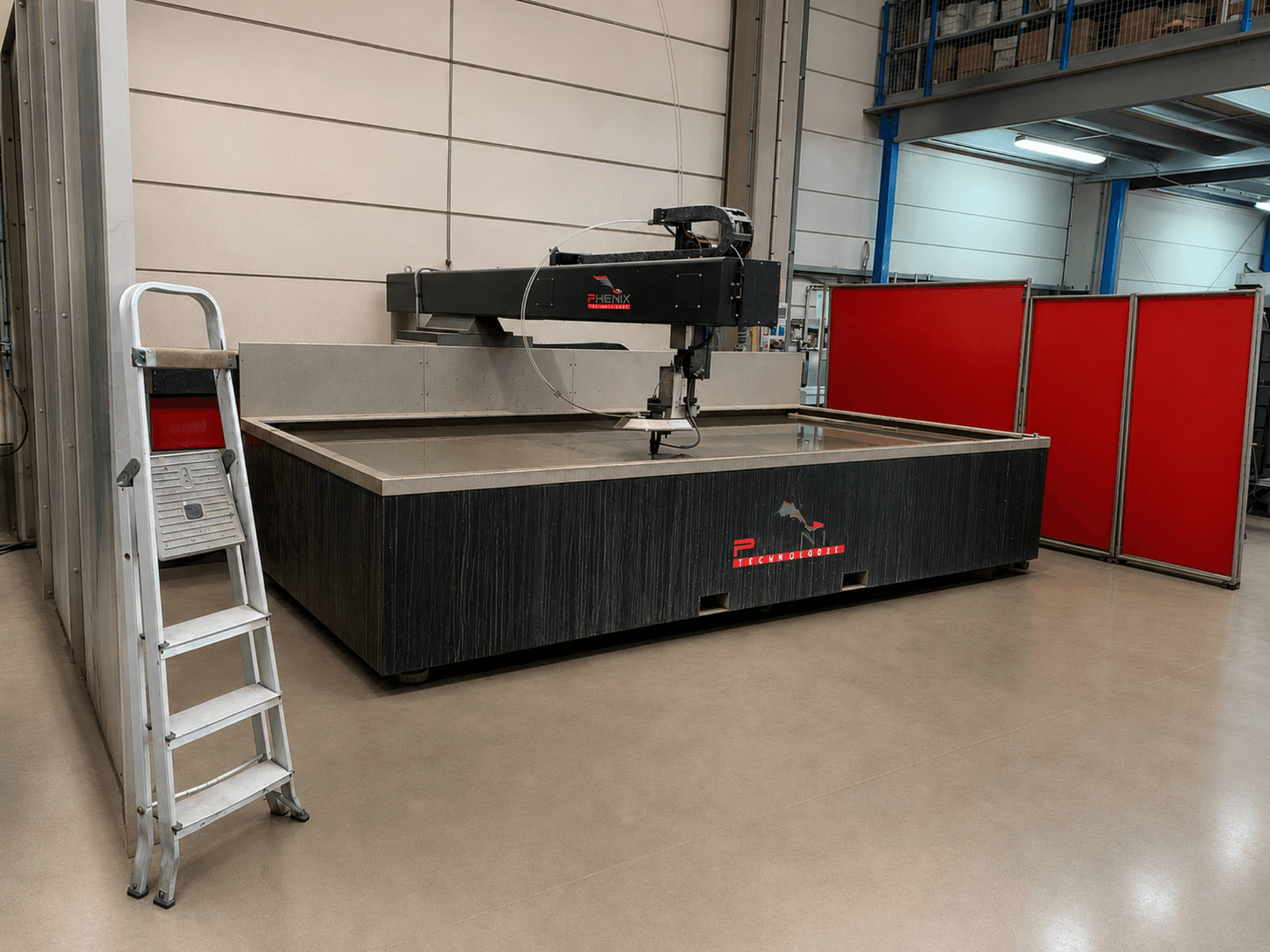

PHENIX - TECHNOLOGIE MD-JET 2040 FR-CUT-PHE-2015-00001

• Darbinis plotas: 3 000 × 1 500 mm

• Pjovimo procesas: pjovimas grynu vandeniu ir abrazyviniu vandens srove

• Tinkamos medžiagos: plienas, nerūdijantis plienas, aliuminis, cinkuotas plienas ir kitos medžiagos

• Maksimalus pjovimo storis: iki 70 mm (priklausomai nuo medžiagos)

• Funkcinis bandymas: Galimas prieš išmontavimą

Staklės / judėjimo sistema

• Konsolinė konstrukcija (apkrova iš 3 pusių)

• Linijinės kreipiamosios su rutuliniais guoliais

• Sraigtinė pavara

• Bešepetėliai ašių varikliai su inkrementiniais koderiais

• Automatinis tepimas

• Ašys apsaugotos nuo abrazyvinių nešvarumų

• Padėties nustatymo tikslumas: ±0,1 mm

• Pakartojamumas: ±0,05 mm

• Nerūdijančio plieno vandens bakas su reguliuojamu pertekėjimo ir greito išleidimo vožtuvu

• Cinkuoti atraminiai tinkleliai

• Saugos šviesos barjerai ir avarinio stabdymo sistema

Pjovimo galvutė

• „AccuStream“ pjovimo galvutė

• Maksimalus darbinis slėgis: 4 000 bar (pagal „MD JET“ instrukciją)

• Rekomenduojamas purkštuko skersmuo: 0,10–0,30 mm

• Safyro arba deimantinė angelė

• Hidraulinis įjungimo/išjungimo vožtuvas

• Konfigūracijos: pjovimas grynu vandeniu arba abrazyviniu vandeniu

Aukšto slėgio siurblys

• Gamintojas/modelis: „Hypertherm HyPrecision 75S“

• Siurblio galia: 56 kW

• Maksimalus / gamyklinis pjovimo slėgis: 4 137 bar

• Gamyklinis pradinio pjovimo slėgis: 1 379 bar

• Maksimalus aukšto slėgio vandens srautas: 5,7 l/min esant 50 Hz / 6,1 l/min esant 60 Hz

• Pjovimo vandens įtekėjimo srautas: 11,4 l/min

• Pjovimo vandens įleidimo slėgis: 3–8 bar

• Siurblio matmenys (ilgis × plotis × aukštis): 1 930 × 1 016 × 1 422 mm

• Siurblio darbinis / transportavimo svoris: 1 497 kg / 1 415 kg

• Maitinimas: 400 V / 50 Hz

• Nominali srovė / Pagrindinis jungiklis: 103 A / 125 A

• Hidraulinės alyvos bako talpa: 151 l

• Hidraulinė alyva: ISO VG 32 arba 46

• Maksimali hidraulinės alyvos temperatūra: 54,4 °C

• Maksimalus hidraulinis slėgis: 217 bar

Papildoma įranga

• Slėginė abrazyvų sistema:

  • Abrasyvo bunkerio talpa: 200 L

  • Bunkerio slėgis: 8 bar

  • Bunkerio matmenys: 1 070 × 780 × 1 320 mm (pagal „MD JET“ instrukciją)

  • Sausasis svoris: 120 kg

  • Automatinė abrazyvų padavimo sistema su žemo lygio stebėjimu

  • Pneumatinis abrazyvo transportavimas

  • Integruota abrazyvo dozavimo/paskirstymo sistema

• Pasirenkama / galima įsigyti: pjovimo aukščio jutiklių sistema realiuoju laiku (kaip nurodyta, galimybė įsigyti yra pasirinktinė)
