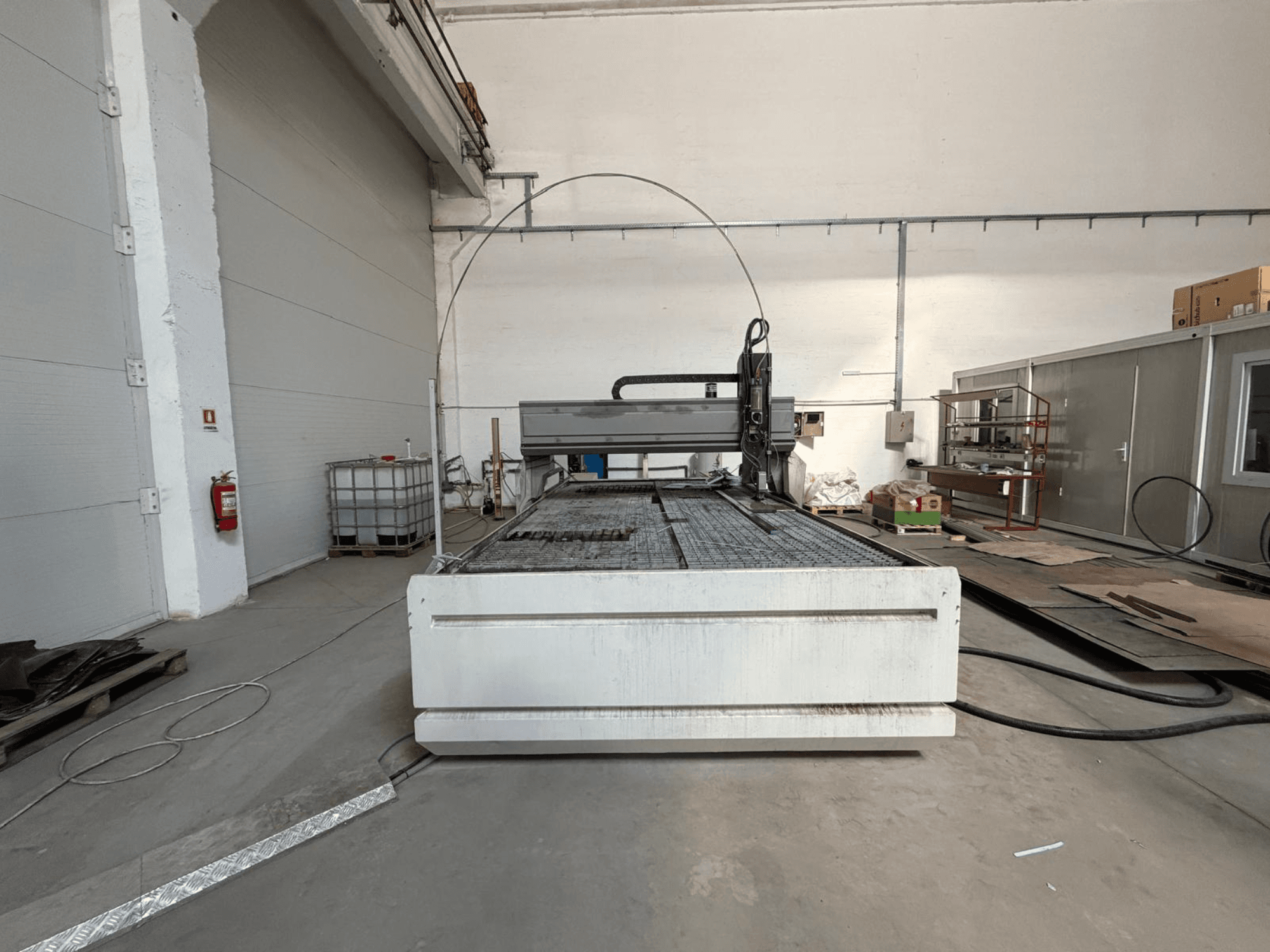

CMS - SMARTLINE 2040RO-CUT-CMS-2023-00001

• Maksimalus darbo stalo dydis: apytikriai 4 150 × 2 080 mm

• Pjovimo sistema

  • Technologija: abrazyvinis vandens srauto pjovimas

  • Pjovimo galvutė: 3 ašių vandens srauto pjovimo galvutė (CMS Tecnoucut)

  • Maksimalus pjovimo storis: iki 220 mm (priklausomai nuo medžiagos)

  • Interpoliuotas CNC pjovimas sudėtingoms formoms

  • Automatinis Z ašies aukščio reguliavimas

• Ašys ir judesiai

  • CNC valdomos ašys: X, Y, Z

  • Varikliai: bešepetėliai

  • Vadovai: Recirkuliaciniai rutuliniai linijiniai vadovai

  • Pavaros sistema: krumpliaratis ir krumplinė (X/Y), rutulinis sraigtas (Z)

  • Padėties nustatymo tikslumas: ±0,05 mm

  • Pakartojamumas: ±0,03 mm

• Vandens srauto slėgio sistema

  • Maksimalus darbinis slėgis: apytikriai 4 150 bar (60 000 psi)

  • Siurblio galia: apytikriai 22,5 kW

  • Pastaba: į komplektą įeina aukšto slėgio stiprintuvinis siurblys 30 CP; žr. „Papildoma įranga“

• Valdymas ir programinė įranga

  • CNC valdymas: OSAI Open

  • HMI: „CMS Active“ sąsaja

  • CAD/CAM: suderinama su „EasyCut“ / „EasyPump“

  • Liečiamasis valdymo skydas ant mobilaus stovo

• Darbinis stalas ir apkrova

  • Medžiagos atrama: plieninis grotelinis stalas

  • Maksimali stalo apkrova: apie 500 kg/m²

• Elektros ir komunalinės paslaugos

  • Maitinimas: 400 V / 50 Hz / trifazis

  • Įrengtoji galia: apytikriai 35–40 kVA (priklausomai nuo konfigūracijos)

  • Apsaugos klasė: IP54 (valdymo spintelė)

• Sauga ir įranga

  • Apsauginiai gaubtai ir fotoelektrinės užtvaros

  • Automatinė tepimo sistema (X, Y, Z)

  • Pjovimo galvutės susidūrimo aptikimo sistema

  • Lazerinis žymeklis nulinio taško nustatymui

  • Elektros spintelė ir valdymo pultas

Papildoma įranga

• Aukšto slėgio stiprintuvo siurblys (30 CP)

• Abrasyvų padavimo sistema (270 kg talpa)

• Oro kompresorius
