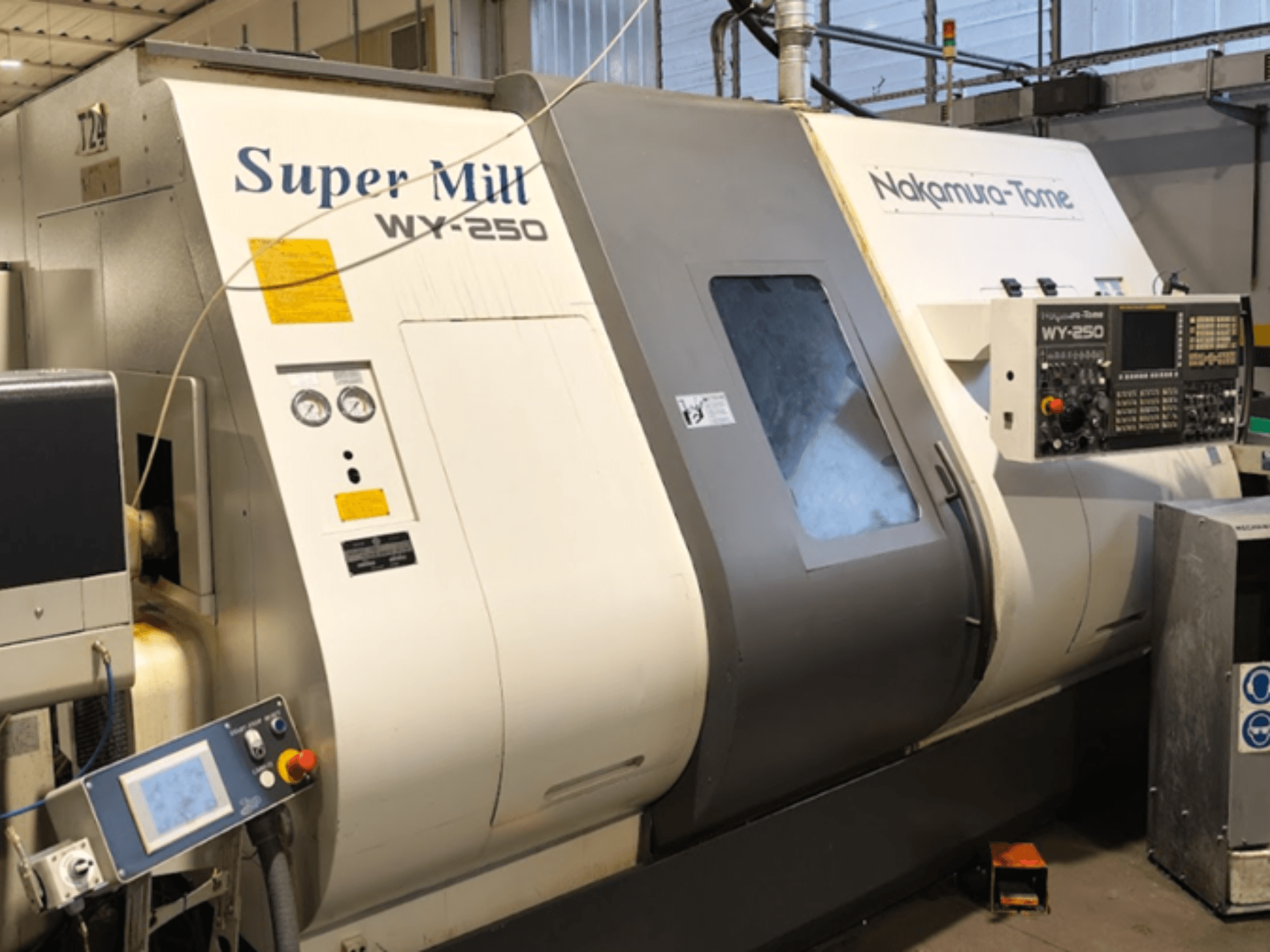

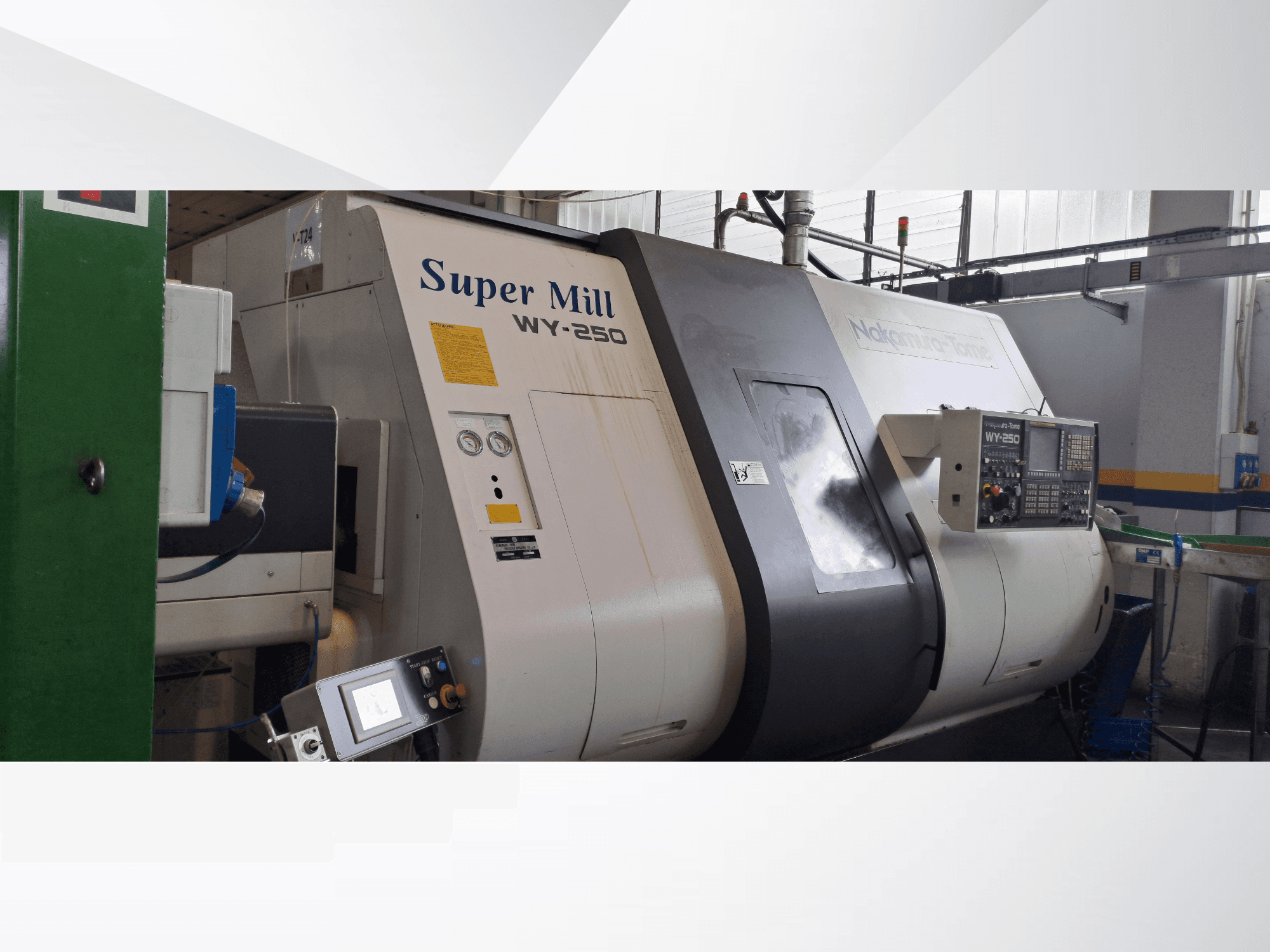

NAKAMURA-TOME - WY 250IT-TUR-NAK-2007-00002

• Kelionės:

  • X1: 160,5 mm

  • X2: 165 mm

  • Z1/Z2: 580 mm

  • Y1: +50 / -50 mm

  • Y2: +20 / -50 mm

• Pridedami įrankiai:

  • Į komplektaciją: 4x išoriniai įrankių laikikliai

  • 4x įrankių laikikliai, skirti vienu metu montuoti 2 priešingus įrankius

  • 6x ištekinimo strypų laikikliai

• Varomieji įrankių laikikliai (HEIMATEC):

  • 4x radialinis

  • 4x ašiniai

• Įvorių laikikliai (Bellegrandi):

  • Pagrindinis suklys: MSCNT70-A6", skirtas BA ir BD 70 dydžio griebtuvėliams, sukomplektuotas su atitinkamomis taurelėmis

  • Priešpriešinis suklys: MSCTNR70-A5", skirtas BA 70 dydžio spaustuvams, sukomplektuotas su spyruokliniu išmetimo įtaisu.

Papildoma įranga

• IEMCA Master 880/33/P strypų tiektuvas (2003 m.), S/N: 0200347S03

  • Naudojimas: - Įrankis, skirtas naudoti kaip įrankis: Automatinis strypų tiektuvas CNC tekinimo staklėms

  • Galimybė:

    • Didžiausias strypų ilgis: 3300 mm (turi būti patvirtinta)

    • Didžiausias strypo skersmuo: iki Ø80 mm (modelių šeimos nuoroda)

    • Kreipiamieji kanalai: Ø65 mm; Ø70 mm šiuo metu sumontuoti ir gali būti tiekiami kartu su staklėmis

  • Features: Automatinis pakrovimas / padavimas, sinchronizavimas su tekinimo ciklu, suderinamas su verpstės įdėklų / kreipiamųjų kanalų sistemomis, tvirtas rėmas

  • Pastaba: parduodama kartu su "Nakamura Tome WY-250"; kai kurie priedai / kreipiamieji kanalai gali priklausyti tekinimo staklių komplektacijai.

• Visas rankinių žandikaulių rinkinys ("Manine"), skirtas detalių iškrovimo įrenginiui (pats detalių iškrovimo įrenginys nenurodytas)

Staklių būklė / techninė būklė - SVARBU

Šiuo metu staklės parduodamos tokios techninės būklės, kokios yra, ir pardavėjas prieš parduodamas NEGALI atlikti remonto darbų.

Pagrindinės žinomos problemos / būklės punktai:

• Apatinio bokštelio varomojo įrankio funkcija neveikia tinkamai

• Nustatytos oro ir (arba) alyvos tepimo sistemos problemos

• Apatinio bokštelio pavarų dėžės viduje yra rūdžių

• Viršutinio bokštelio pavarų dėžė užpildyta NBU15 tepalu, nors sistema turėtų veikti naudojant oro ir (arba) alyvos tepimo sistemą

• Reikia pakeisti Z1 ašies linijinius kreipiančiuosius ir (arba) šliaužiklius

• Z2 ašies linijinės kreipiančiosios ir (arba) šliaužikliai turi būti pakeisti

• Per mašinos apžiūrą aptikti geometrijos nuokrypiai

• Išmatuoti įvairūs suklio, stabdžių ir hidraulinio cilindro bėgimo nuokrypiai

• Keletą guolių, rutulinių varžtų, sandariklių, kreipiamųjų ritinėlių, diržų, tepimo komponentų ir valytuvų reikia pakeisti pagal pridedamą atsarginių dalių sąrašą

Svarbiausi patikrinimo momentai:

• Išmatuota ir dokumentais pagrįsta mašinos geometrija ir suklio lygiagretumas

• Nustatytos verpstukų ir hidraulinių griebtuvų sistemų nuokrypių vertės.

• Kelių ašių tepimo ir apsaugos komponentus reikia prižiūrėti ir (arba) pakeisti

• Pateikiamas išsamus atsarginių dalių sąrašas

Pridedami dokumentai:

• Techninės patikros ataskaita

• Geometrijos patikros ataskaita

• Atsarginių dalių ir (arba) atsarginių dalių sąrašas

• Pažeistų ir (arba) susidėvėjusių sudedamųjų dalių nuotraukos

Mašina tebėra puikiai įrengta "Nakamura Tome WY-250 Super Mill" platforma, tačiau potencialūs pirkėjai, vertindami mašiną, turėtų atsižvelgti į būtinus remonto ir techninės priežiūros darbus. Techninės apžiūros ir atsarginių dalių dokumentai pateikiami paprašius.
