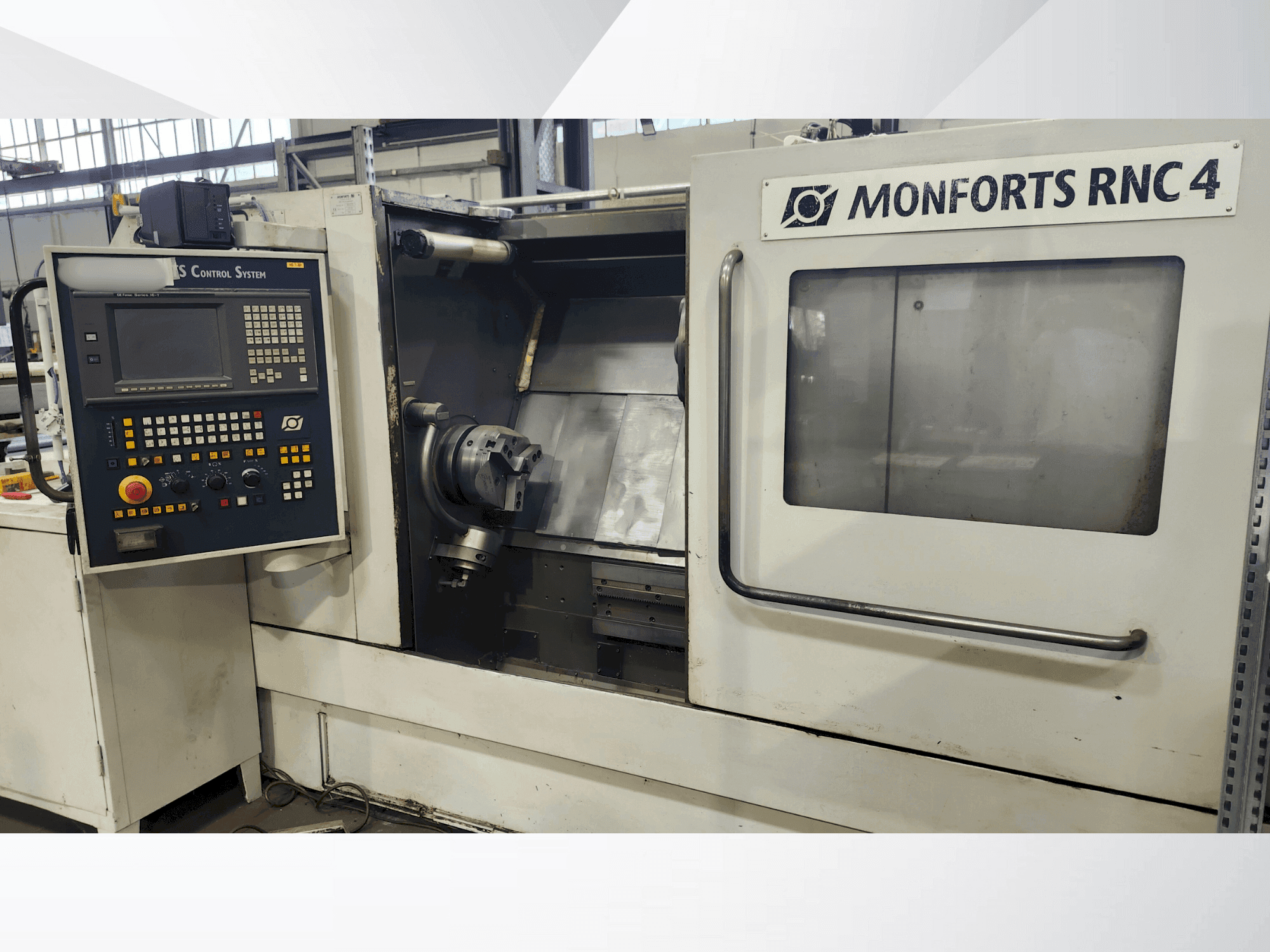

Monforts - RNC 4CH-TUR-MON-1997-00001

Mašinos privalumai

Techninės mašinos privalumai

• Įvairūs įrankiai komplekte, žr. Nuotraukas

Papildoma informacija

Staklės vis dar veikia // Darbinis plotas: Svyravimas virš stovo: 420 mm / Svyravimas virš radialinės slydimo slydimo: 280 mm / Tekinimo ilgis: 600 mm / Veleno skersmuo priekiniame guolyje: 130 mm / Veleno tvirtinimas: DIN 55026 A6 / Medžiagos našumas: 65 mm / Pagrindinė pavara: Trifazė tiesioginė pavara (100 % darbo ciklas / 50 % darbo ciklas): 18,5 / 22 kW / Greičio diapazonas: 44–4000 aps./min. / Sukimo momentas: 346 / 411 Nm / Padavimo pavara: Trifazės servo pavaros su elektronine saugos stebėsena / Greitasis poslinkis X/Z ašiai: 24 / 30 m/min. / Padavimo jėga X ašiai: 6,4 kN / Padavimo jėga Z ašiai: 10,4 kN / Įrankių revolverinė galvutė: 12 įrankių laikiklių pagal DIN 69880 (VDI) 3425/2) / Veleno skersmuo: 40 mm / Valdymas: MONFORTS valdymo sistema MCS F (versija 16T)/ Su kintamosios srovės servo ir skaitmeniniais veleno pavaromis./ Savybės: 32 bitų procesorius ir magistralė/ Matavimo grandinės 2 ašims ir 1 velenui (išplečiama iki 8 ašių / 2 velenų)/ Integruotas, laisvai programuojamas sąsajos valdymas/ Operatoriaus skydelio komponentai: Didelės raiškos spalvotas ekranas su įrankio kelio rodmeniu (su mašinos judėjimu / be jo)/ Programuojami klavišai / Diagnostikos sistema aptarnavimui/ Integruotas mašinos valdymas ir rankinis valdymo skydelis/ Pagrindinė CNC įranga: Programos atmintis: apie 256 KB/ Maks. 63 programos atmintyje (išplečiama iki 1000) / 64 įrankių duomenų atmintis, atskiros ilgiui ir nusidėvėjimui / Vienalaikis programos įvedimas apdirbimo metu / Pjovimo spindulio kompensavimas / Apdirbimo ir sriegimo ciklai (keturių ciklų ciklai) / Subprogramos (4 krypčių įdėjimas) / Programų / programos dalių kopijavimas ir maišymas / Sriegimas iki 500 mm/aps., pastūma vienam apsisukimui iki 500 mm/aps. / Įvesties / išvesties skiriamoji geba: 0,001 mm / Tiesiogiai programuojamas veleno greitis / Veleno greičio, pastūmos ir greitosios eigos korekcija / Pastovus pjovimo greitis su greičio ribojimu / 8 nulinio taško poslinkiai (1 bendras, 1 papildomas, 6 programuojami) / Viso apskritimo programavimas su tiesioginiu spindulio įvedimu / Veleno padėties nustatymas (skiriamoji geba: 0,1 laipsnio) / Įrankio ilgio nustatymas braižymu / Duomenų atsarginė kopija 6 mėnesiams per baterijas / 2 RS232C-V24 sąsajos (viena prijungta prie valdymo skydelio) / Įrankių duomenų įvestis / išvestis per sąsają / Palaikymas 15T apdirbimo programoms / Papildoma įranga: Drožlių konvejeris, grandininis vyrių konvejeris, iškrovimas Aukštis: 1200 mm / Sustiprintas aušinimo skysčio siurblys: 40 l/min. esant 3 barų slėgiui / Uodegos strypas su kreipiančiąja / Antgalio skersmuo: 90 mm / Eiga: 90 mm (programuojama) / Antgalio jėga (reguliuojama): 12 000 N, MT3 / Užpakalinės strypo reguliavimas: rankinis / Įrankio matavimas: rankiniu būdu įtraukiamas matavimo zondas darbo zonoje / Rankinis priartėjimas prie matavimo zondo, įrankių ilgių perdavimas, įskaitant programinę įrangą / Matavimo procesui ruošinys turi būti atkabintas / Griebtuvas: trijų žandikaulių mechaninis griebtuvas, „Forkardt“, 3 tipas NHF 250-65 / Veleno tvirtinimas: A6, maks. 4000 aps./min. / Su pagrindu ir kietais viršutiniais žandikauliais, įskaitant jungiamąsias dalis
