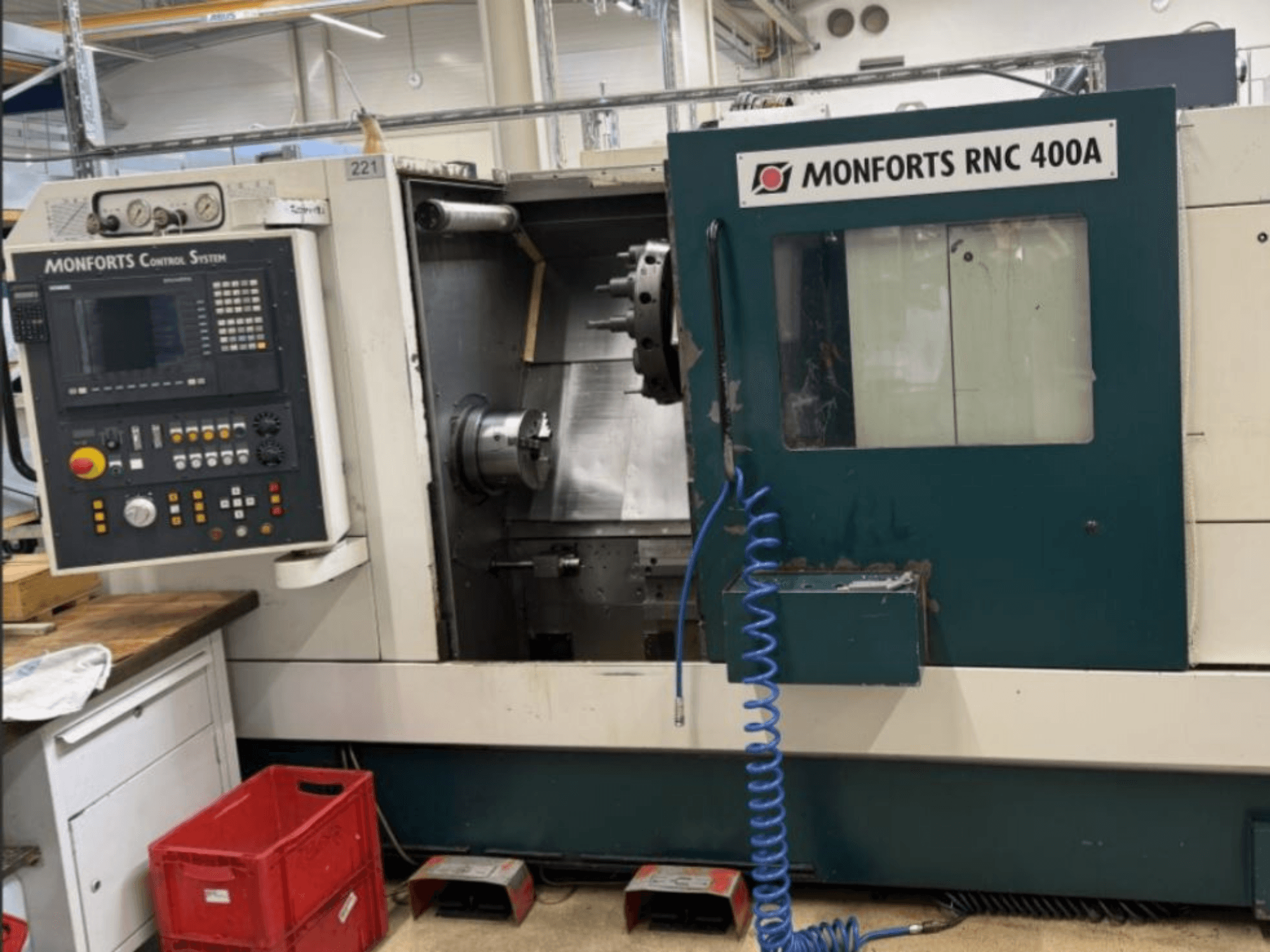

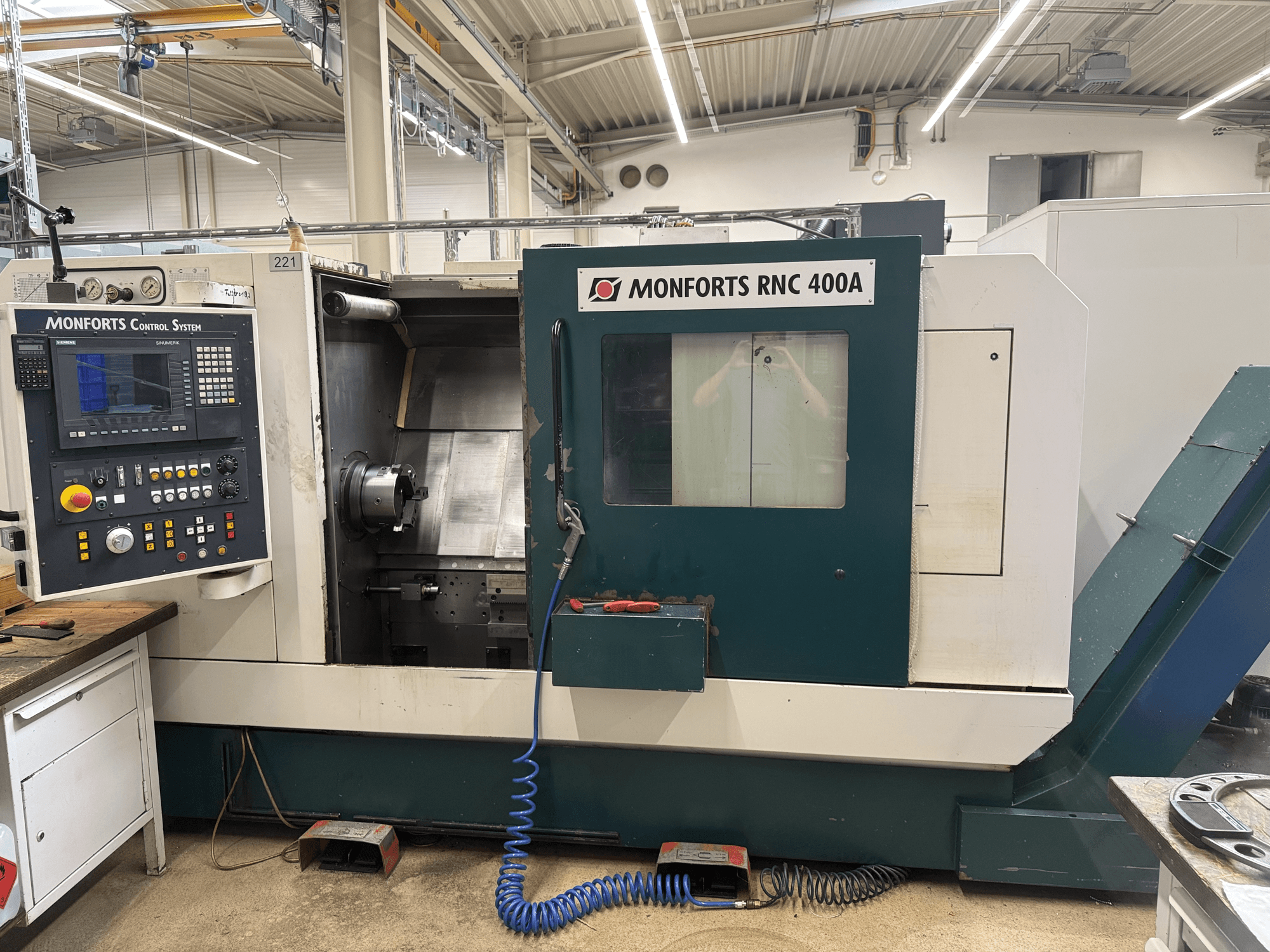

Monforts - RNC 400 ADE-TUR-MON-2001-00002

Atstumas nuo lovos iki viršaus: 410 mm

Sūpynės virš radialinio slydimo: 280 mm

Tekinimo ilgis: 600 mm

Velenų guolio skersmuo: 130 mm

Veleno galas: DIN 55026 A6

Strypo skersmuo/medžiagos tarpas: 65 mm

Pagrindinis pavarų mechanizmas: trifazis indukcinis variklis (100 % ED/40 % ED), 20,5/30 kW

Maks. sukimo momentas: 500 Nm

Pajėgos pavara: trifazės servopavaros su elektronine saugos kontrole

Greitasis poslinkis (X/Z): 24/24 m/min

Pajėga (X/Z): 7,2/10,7 kN

Užpakalinė galvutė: ant atskiro kreipiamojo bėgio, rankinis fiksavimas, 900 mm eiga, 90 mm špindelio eiga, 12 000 N jėga

Įrankių revolverinė galvutė: 12 pozicijų diskinė galvutė, DIN 69880 / VDI 3425/2, 40 mm veleno skersmuo (VDI 40), kryptinė logika ir plokščiosios pavaros padėties nustatymas

Hidraulika: centrinis alyvos slėgio tiekimas hidrostatikai ir fiksavimui; hidraulinis tuščiaviduris fiksavimo įtaisas (maks. 65 mm)

Aušinimo sistema: 310 l bakas, 3 bar, 40 l/min

Valdymas ir funkcijos: 256 kB atminties (išplečiama iki 1,5 MB), DIN 66025 programavimas, 2D/3D modeliavimas, RS-232C nuoseklioji sąsaja, įrankių kompensavimas (iki 600 įrankių), pastovus pjovimo greitis, sriegių pjovimas/sriegiavimas

Konstrukcija: 60° pasvirusi staklė, plieninė suvirinta konstrukcija ant gelžbetonio pagrindo su 3 taškų atrama; hidrostatiniai kreipikliai (X ašis)

Įrankių matavimo konfigūracija

Sruogų konvejerio sąsaja (tik sąsaja)

Maitinimas: 3x400 V (+10 %), 50 Hz, bendra prijungtoji galia 20,5 kW (41 kVA)

PASIRINKTINAI: tvirtinimai, flanšai ir redukciniai vamzdžiai

Užpakalinis suktuvas gali būti nustatomas tik rankiniu būdu, o suktuvo eiga yra programuojama.

Atstumas tarp griebtuvo paviršiaus ir maksimalaus tekinimo ilgio yra apytikriai 610 mm.

Atstumas tarp griebtuvo paviršiaus ir išstumto gręžimo strypo galo yra apytikriai 1000 mm.

Atstumas tarp griebtuvo paviršiaus ir įtraukto užpakalinio suktuvo be gręžimo strypo galo yra apytikriai 1160 mm.
