SPINNER - MT 500/1000 ATDE-TUR-SPI-2000-00001
Ar turite daugiau klausimų? Susisiekite su mumis!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

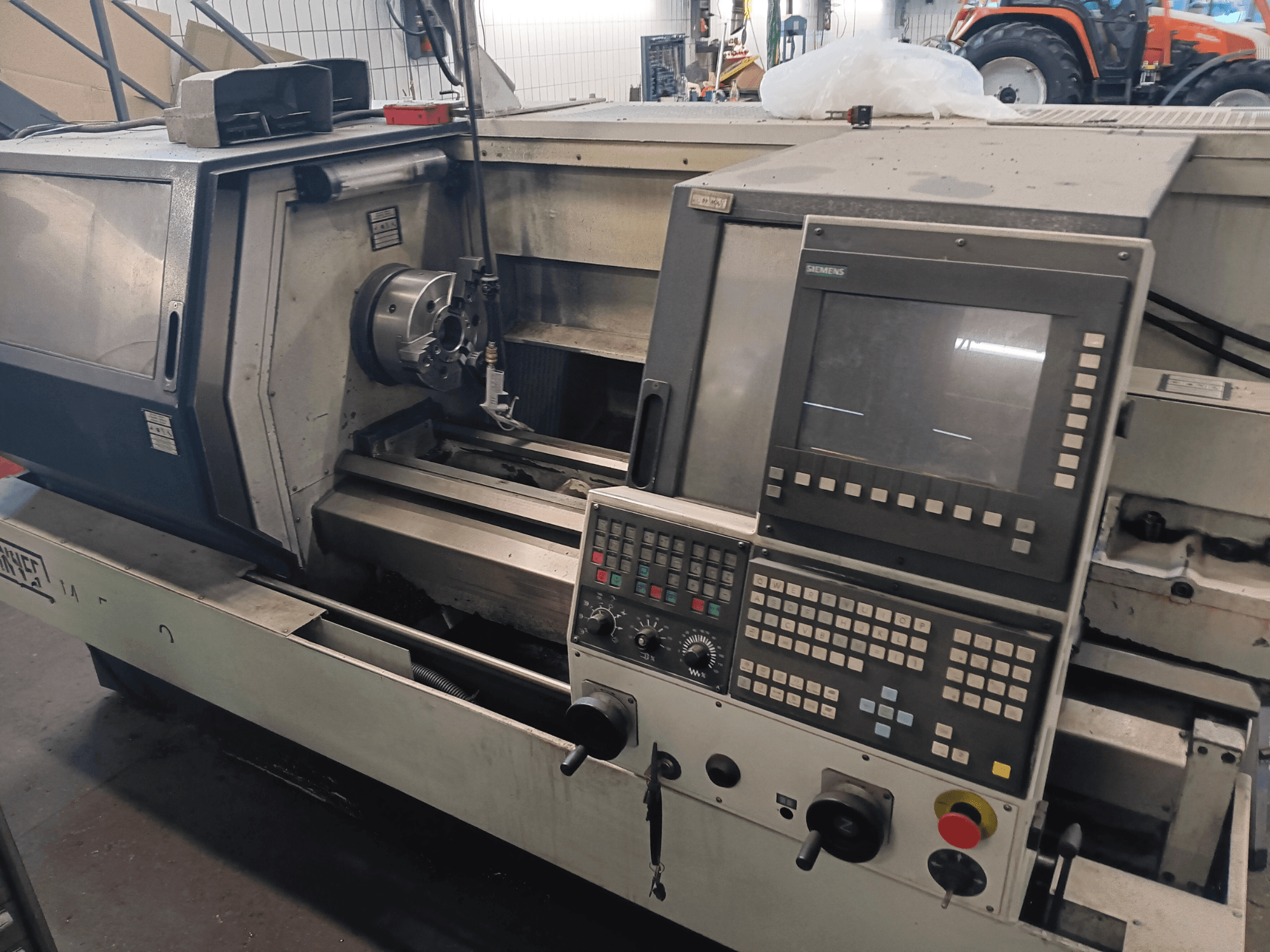

Šis 3 ašių SPINNER MT 500/1000 AT buvo pagamintas 2000 m. Jo X ašies eiga - 210 mm, o Z ašies eiga - 930 mm. Staklės turi tvirtą 520 x 900 mm dydžio stalą, kurio keliamoji galia 400 kg. Jei ieškote aukštos kokybės apdirbimo galimybių, apsvarstykite mūsų parduodamas stakles SPINNER MT 500/1000 AT. Susisiekite su mumis dėl išsamesnės informacijos.
Apžvalga
- prekės ženklas: SPINNER
- metai: 2000
- MODELIS: MT 500/1000 AT
- gamybos valandos: 27218
- naudojimo tipas: Tekinimas
- vietovė: Vokietija
- mašinos tipas: Horizontalios tekinimo staklės
- valdymo bloko prekės ženklas: HEIDENHAIN
Techninė informacija - SPINNER MT 500/1000 AT
Valdymo blokas
- Valdymo ženklas: HEIDENHAIN
- Valdymo modelis: TNC 410/426
Matmenys
- Mašinos svoris: 2300 kg
Judėjimas
- C ašis: 360°
- Ašių skaičius: 3
- X ašies eiga: 210 mm
- Z ašies eiga: 930 mm
Techninės specifikacijos
- Priešingas velenas: Ne
- Varomi įrankiai: Ne
- Pozicionavimo tikslumas: 3 µm
- Veleno greitis: 3600 RPM
- Kūgio dydis: SK 40
Papildoma informacija
Mašinos / mechanikas MT500-1000
X ašies eiga: 210 mm
Z ašies eiga (Multifix laikiklis + rankinis griebtuvas): 930 mm.
Z ašies eiga (Multifix laikiklis + hidraulinis griebtuvas): 930 mm: 930 mm.
Z ašies eiga (bokštelis + rankinis griebtuvas): 930 mm.
Z ašies eiga (bokštelis + hidraulinis griebtuvas): 930 mm.
C ašies eiga: 360 laipsnių kampu.
Suklio laisvoji erdvė 45 mm su hidrauliniu griebtuvu: 3600 aps.
Suklio tarpas 57 mm su rankiniu griebtuvu: 3600 aps./min.
Įrankių sistema Haase greitojo keitimo laikiklis: 1 įrankių blokas
Įrankių sistema VDI 30: 12 įrankių vienetų
Rutulinio sraigto žingsnis X: 5 mm
Rutulinio sraigto žingsnis Z: 10 mm
Greita X eiga: 15000 mm/min
Greita eiga Z: 20000 mm/min
Padavimo greitis X + Z: 0-4000 mm/min
Padavimo jėga X ašyje: 1382 daN
Padavimo jėga Z ašyje: 609 daN
Tempimo jėga tuščiaviduris prispaudimo cilindras: 145 daN/bar
Rankinis griebtuvas Ø 200 mm: 3 žandikauliai
Hidraulinis griebtuvas Ø 210 mm: 3 žandikauliai
Aušinimo skysčio bako talpa: 75 l
Aušinimo skysčio siurblio debitas: 1,5 ml: 30 l/min.
Aušinimo skysčio siurblio slėgis: 1,4 bar
Didžiausia padėties nustatymo sklaida: 3 µm
Didžiausia atsilikimas: 2 µm
Pozicionavimo neapibrėžtis: 2 µm
Didžiausia apskritiminė detalės paklaida: <= 1,5 µm
Didžiausia plokštumo nuokrypa: <= 1,5 µm
Galinės staklės plunksnos Ø: 80 mm
Galinės staklės plunksnos eiga: 80 mm: 120 mm
Morzės kūginis tvirtinimas: MT 4
Dilbio kontaktinis slėgis: 27,75 daN/bar
Ilgis x plotis x aukštis: 2,7 x 1,6 x 1,8 m
Įrengimo plotas: 4.3 m2
Svoris: 2300 kg
Valdymo sistema: Valdymo sistema: Siemens 810D
Darbinė įtampa: 400 V
Maitinimo tinklo dažnis: 50/60 Hz
Valdymo įtampa: 24 DC
Prijungta apkrova: 16 KW
Elektros jungtis: TN / TT / IT
Suklio S1/S6 veikimas: 9/11 KW
Padavimo varikliai X/Z: 3,5 KW
Hidrauliniai komponentai: Hidrauliniai komponentai: "Parker"
Valdymo vožtuvai: Parker: "Parker", "Parker", "Parker", "Parker": ISO1
Alyvos rūko tepimo užpildymo kiekis: 1: 50 ml
Didžiausias darbinis slėgis: 30 bar
Mažiausias darbinis slėgis: 6 bar
Didžiausias sukimo momentas: 115/153 Nm
Valdymo blokas: "Siemens" (matomas sąsajoje)
Papildoma įranga
Benz greitaeigis suklys (iki 25 000 aps./min.)
Veržliaraktis
Laikikliai
Frezos
Plokštės
Sriegiklių laikikliai
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
