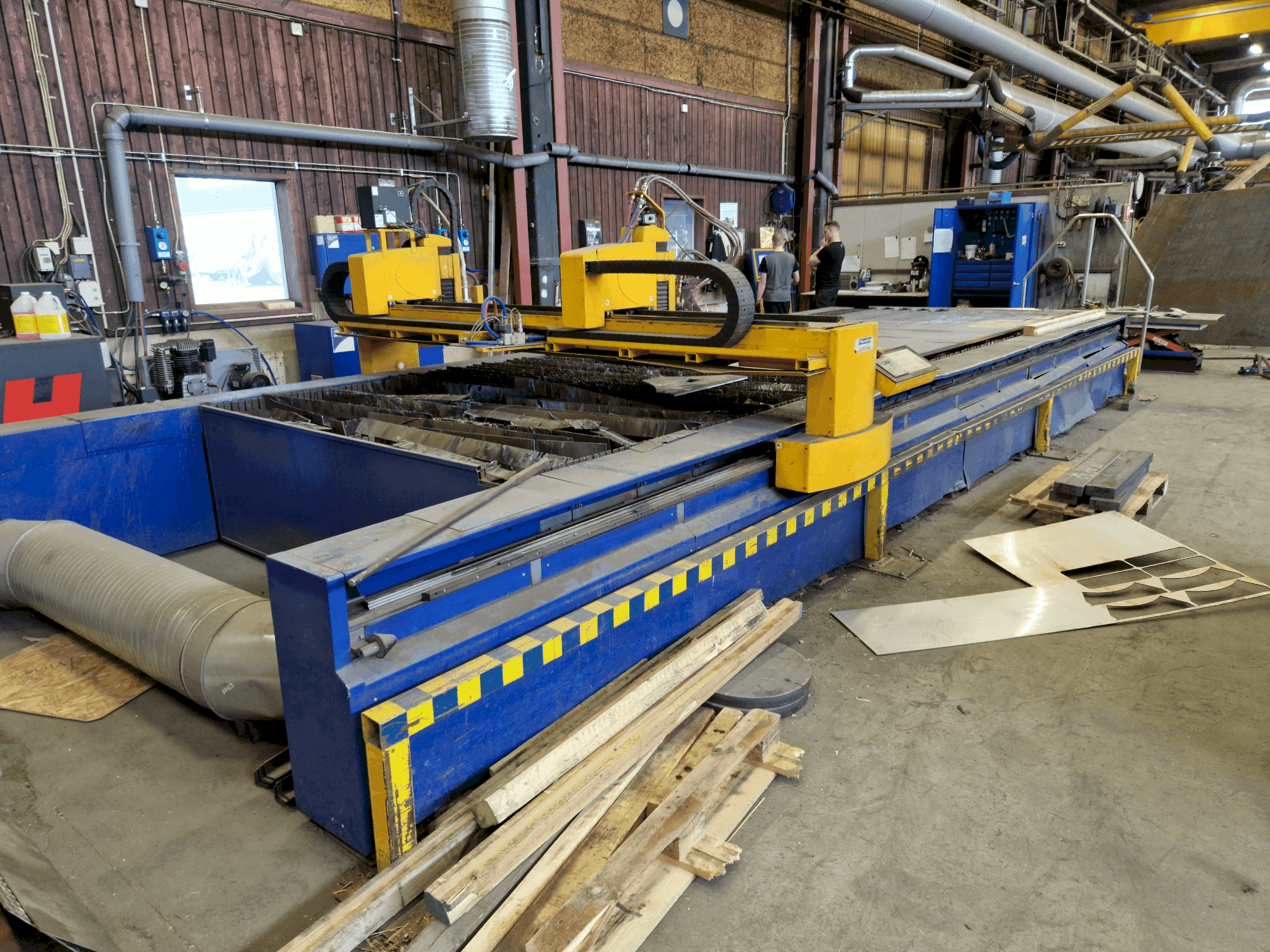

MicroStep - PLS 7501.25PGLT-CUT-MIC-2008-00001

• Portalų skaičius: 1

• Z ašių skaičius: 2

• Degiklių skaičius: 2

• Didžiausias pjovimo storis: 50 mm

• Darbinis greitis: 50 mm, 50 mm, 50 mm, 50 mm, 50 mm, 50 mm, 50 mm: 0-100 mm/s

• Darbinis laukas - išilginis judėjimas: 7500 mm.

• Darbinis laukas - skersinis judėjimas: 2500 mm

• Darbinis laukas - vertikalus judėjimas (plazma): 2500 mm: 150 mm (vertikalusis plotis)

• Darbo laukas - vertikalus judėjimas (dujos): 200 mm: - lauko darbinis plotis - dujos (plazma): 200 mm.

• Darbo laukas - vertikalusis judėjimas (dujų rotatorius): 200 mm.

• Gręžimo galvutė BEM 12 vertikalus judėjimas: 80 mm

• Didžiausias darbo zonos plotis: 4000 mm

• Maksimalus darbo zonos ilgis: 35 000 mm

• Didžiausias nuokrypis išilgai: 0,5 mm / 3000 mm

• Didžiausias nuokrypis skersai: 0,5 mm / 2500 mm

• Elektrinė aprėptis (mechaninė dalis): APSAUGA (MECHANINĖ DALIS): IP 43

• Pavaros (valdymo technika):

  • Išilginė ašis: 2 × DCM 6C 30/14 A1

  • Skersinė ašis: 2 × DCM 3B 35/06 A1

  • Vertikalioji ašis: 2 × DCM 2C 30/03 B1

• Pavarų perdavimo skaičiai: DCM DCM DCM DCM DCM DCM DCM DCM DCM DCM:

  • Išilginė ašis (diržas): i = 14,81483886 mm/apsk.

  • Skersinė ašis (diržas): i = 13,33335498 mm/apsk.

  • Vertikalioji ašis (diržas + sraigtas): i = 2 mm/apsk.

• Aplinkos temperatūra: 5-40 °C

• Didžiausia santykinė oro drėgmė: 90 %, esant 20 °C

• Atmosferos slėgis: 84-107 kPa

• Dulkėtumas: 200 mg/m³

• Aplinkos tipas: Bendra (STN 330300, išimtinės darbinės temperatūros N32)

Papildoma įranga

• Plazmos šaltinis: 1 × HPR 260 AGC (58 mm)

• Dujų degiklis: 1 × acetileno (Bir), įskaitant dujų rotatorių

• Gręžimo galvutė: BEM 12
