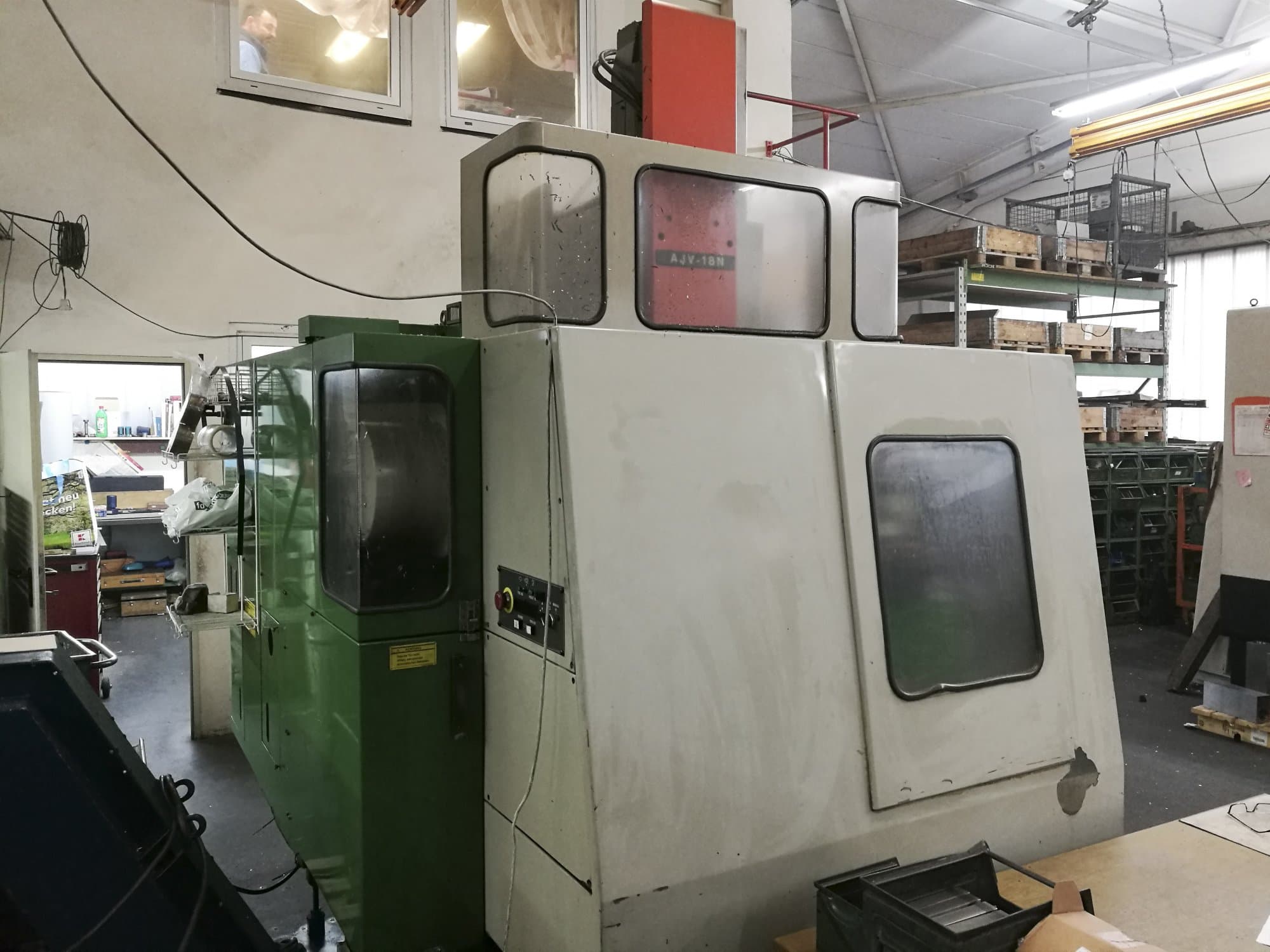

Mazak - AJV-18NDE-MIL-MAZ-1991-00001

Bendri duomenys

• Matavimų plotis: 4200 mm
• Matavimų gylis: 4000 mm
• Matavimų aukštis: 3000 mm
• Mašinos svoris: 4600 kg

Valdymo blokas

• Modelis: Mazatrol M32
• Sąsaja: Nuoseklus
• Prekės ženklas: MAZATROL

Pagrindinė pavara

• Suklių skaičius: 1
• Suklio greičio diapazonas: 10000 1/min
• Suklio variklio galia: 5.5 kW
• Įrankio nuolydis: ISO 40

Judėjimas

• X AŠIS Judėjimas: 560 mm
• X AŠIS Skersinė pastūma: 30000 mm/min
• X AŠIS Laisvumas: 0.002 mm
• Y AŠIS Judėjimas: 410 mm
• Y AŠIS Skersinė pastūma: 30000 mm/min
• Y AŠIS Laisvumas: 0.01 mm
• Z AŠIS Judėjimas: 400 mm
• Z AŠIS Skersinė pastūma: 18000 mm/min

Ruošinys

• Ruošinio svoris: 300 kg

Stalas

• Išorinis ilgis: 400 mm
• Išorinis plotis: 900 mm
• T formos išdrožų dydis: 18 mm
• T formos išdrožos: 3
• Tarpas tarp: 125 mm

Įrankiai

• Saugyklos angos: 30
• Maks. svoris: 8 kg
• Maks. įrankio skersmuo: 100 / 150 mm
• Maks. įrankio ilgis: 250 mm

Terpė

• Pagrindinė elektros jungtis: 380 V / 50 Hz
• Oro slėgis: 6 bar
• Drožlių transporteris: Yra
