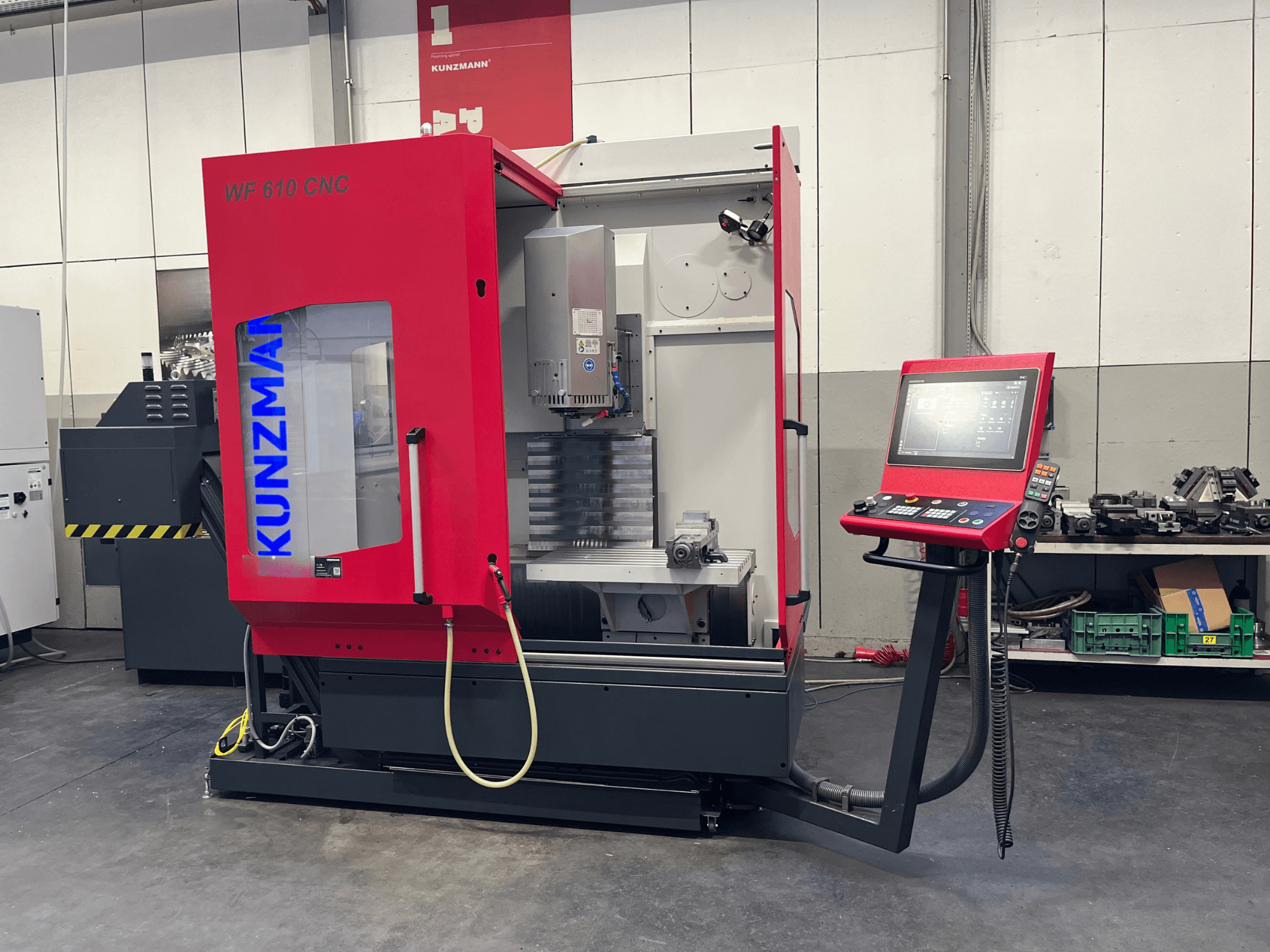

KUNZMANN - WF 610 CNCDE-MIL-KUN-2024-00001

- Demonstracinė mašina

- Velenų darbo valandos: 332 val.

- Programos veikimo valandos: 310 val.

- Poslinkio greitis (greitasis poslinkis): X/Y/Z iki maks. 30/30/15 m/min

- Pagrindinis pavaros mechanizmas (įrengta papildoma įranga): SK 40 variklinis suklis, 1–12 000 aps/min (pagamintas Šveicarijoje)

- Velenėlio galia: 8,5 kW (S1-100 % ED) / 11,5 kW (S6-40 % ED)

- Veleno sukimo momentas: 43 Nm (S1-100 % ED esant 1 880 aps/min) / 58 Nm (S6-40 % ED esant 1 880 aps/min)

- Įrankio sąsaja: SK 40 pagal DIN ISO 7388-1 AD formą (anksčiau – DIN 69871 AD) su traukiamuoju kaiščiu pagal DIN ISO 7388-3 AD formą (anksčiau – DIN 69872)

- Įrankio fiksavimas: mechaninis, fiksavimo jėga 10 000 N, hidraulinis atpalaidavimas

- Vertikali frezavimo galvutė: tiesioginės pavaros, rankiniu būdu pakreipiama -5/+90°, ištraukiamas strypas su sukamuoju mechanizmu (eiga 70 mm, fiksuojamas)

- Tvirto kampinio stalo paviršius: 800 x 425 mm

- Stalo T-formos grioveliai: 6 x 14 H7 (žingsnis 63 mm)

- Maks. stalo apkrova: 300 kg

- Įrankių keitiklis: 20 vietų diskinis magazinas, SK 40

- Maks. įrankio skersmuo: 75 mm (pilnas kasetė) / 150 mm (su greta esančiomis tuščiomis lizdais)

- Maks. įrankio ilgis: 250 mm

- Maks. įrankio svoris: 8 kg

- Įrankio keitimo trukmė: apie 3 s (nuo vieno ruošinio iki kito – apie 15 s)

- Pozicionavimo tikslumas (ISO 230-2): 0,008 mm (tiesioginės linijinės matavimo sistemos)

- Pakartojamumas (ISO 230-2): 0,006 mm (tiesioginės linijinės matavimo sistemos)

- Matavimo sistema: HEIDENHAIN absoliuti tiesioginė linijinė matavimo sistema (skiriamoji geba 0,001 mm)

- Aušinimo skysčio padavimas per suklį (IKZ): 50 bar aukšto slėgio siurblys (26 l/min), 4 pakopų slėgio reguliavimas (15/25/40/50 bar), 25 µm dvigubas filtravimo jungiklis

- Vidinis oro aušinimas: oro aušinimas per suklį, programuojamas naudojant M-funkciją

- Išorinis oro aušinimas: lanksti šarnyrinė žarna, programuojama naudojant M-funkciją

- Popierinės juostos filtravimo įrenginys: būgninis-duobinis filtras su 600 l išoriniu rezervuaru, VDF150/50/50 tipo (150 g/m²) filtravimo vata (matmenys: 1800 x 860 x 1620 mm)

- Šlako konvejeris: į 115 l aušinimo skysčio baką integruotas šarnyrinis juostinis konvejeris, 60° nuolydis, iškrovimas į kairę (aukštis 870 / 1060 / 1200 mm)

- Detalės jutiklis: HEIDENHAIN TS 460 3D jutiklis (infraraudonasis) su SE 661 siųstuvu-imtuvu

- Paruošimas papildomoms ašims: paruošimas 4-ajai ašiai (ašies valdiklis elektros spintoje, iš anksto sumontuota sąsaja)

- Automatizavimo sąsaja: paruošimo rinkinys „EDUCATION4.0“ kobotų ląstelei (Harting jungties įvesties/išvesties sąsaja, pneumatinė jungtis, taip pat 2 pneumatinės stalo jungtys, maks. 6 bar)

- Korpuso durys: automatinės stumdomos priekinės durys su diržine pavara (valdomos rankiniu mygtuku ir programuojamos)

- Programinės įrangos parinktis: OCM (Optimized Contour Milling) pažangiam trochoidiniam frezavimui

- Rankinis reguliatorius: elektroninis „HEIDENHAIN HR 510 FS“ rankinis reguliatorius su ašių pasirinkimu ir avariniu stabdymu

- Darbinė įtampa: 400 V, 50 Hz

- Galios suvartojimas: apytikriai 21 kVA

- Valdymo įtampa: 24 V - Suslėgto oro tiekimas: 6,5–10 bar (mašinoje būtina ne mažesnė kaip 6,5 bar įtampa)

- Staklių svoris: apie 2 900 kg (su įrankių keitikliu)
