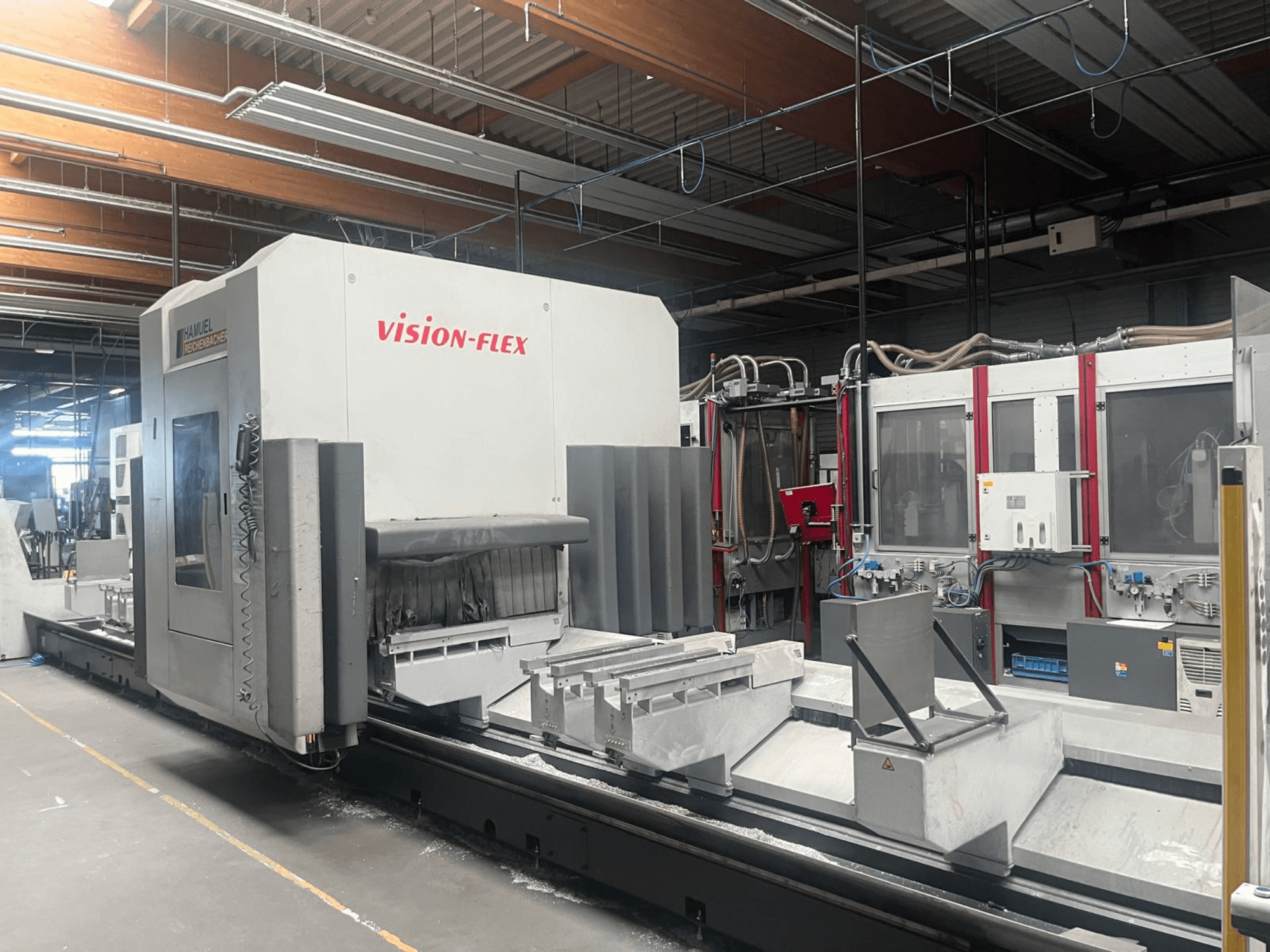

Hamuel Reichenbacher - Vision FlexDE-MIL-HAM-2021-00001

• Ašių skaičius: 5 ašys (C ašis ±360°, B ašis ±180°)

• X ašies eiga: 8 060 mm

• Y ašies eiga: 1 210 mm (+ 400 mm keitimo eiga)

• Z ašies eiga: 760 mm

• Ašių greitasis poslinkis: X = 80 m/min, Y = 60 m/min, Z = 40 m/min

• Ašių pagreitis: 6 m/s²

• Verpstės sukimosi greitis: iki 24 000 aps/min

• Pagrindinio suklio galia: 15 kW (S1 nuolatinė), 18 kW (S6 maksimali)

• Velenų sukimo momentas: 14,3 Nm (S1), 17,2 Nm (S6)

• Velenėlio įrankio laikiklis: HSK-F63

• Maksimalus įrankio ilgis / svoris: 240 mm / 6 kg

• Įrankių keitiklis: 20 pozicijų diskinis keitiklis (automatinis)

• su 19 colių TFT ekranu ir HT-2 rankiniu terminalu

• Maitinimo įtampa: 400 V (3~ ±10 %, 50 Hz)

• Nominali srovė: 90 A

• Įėjimo saugiklis: 100 A (Ic < 17 kA)

• Valdymo įtampa: 24 V DC

• Bendroji galia: 45 kW

• Suspausto oro tiekimas: min. 7 bar, apytikriai 1 000 NL/min

• Tepimo sistema: centrinė automatinė tepimo sistema (3 l tepalo talpa) + minimalaus kiekio tepimo sistema (MQL) su 3 l rezervuaru

• Mašinos svoris: 10 000 kg

• Mašinos matmenys (užimamas plotas): apytiksliai 11,5 m (X) x 3,0 m (Y) x 3,0 m (Z)

Papildoma įranga:

• „LEHMANN“ drožlių konvejeris, „EATON“ rankinis pakabinamasis pultas, pneumatiniu būdu reguliuojami profilio fiksavimo blokai (8 sijos), 2 kanalų valdymo sistema, skirta vienalaikiam nustatymui ir apdirbimui
