KUNZMANN - BA1400DE-MIL-KUN-2017-00001
Ar turite daugiau klausimų? Susisiekite su mumis!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

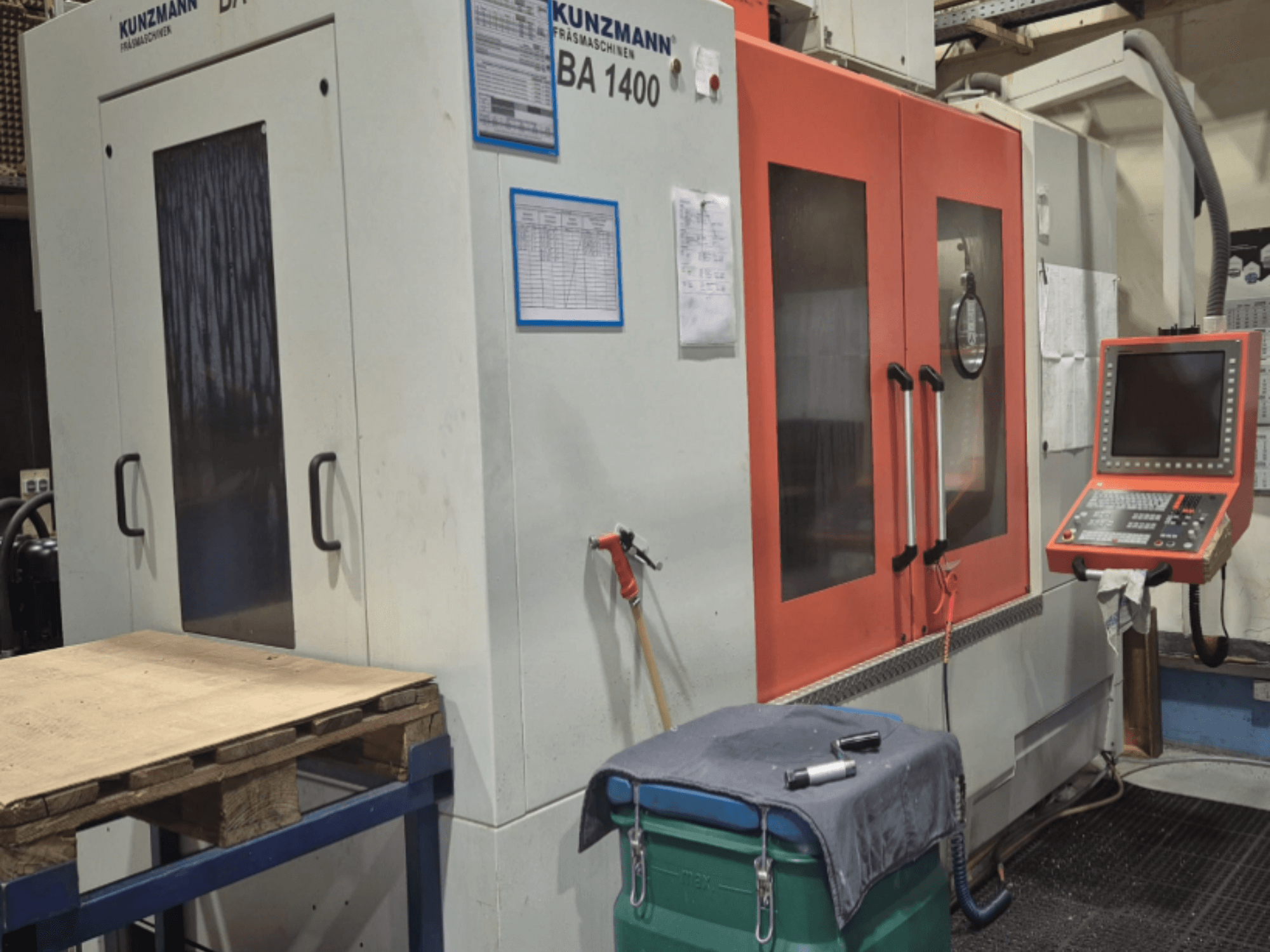

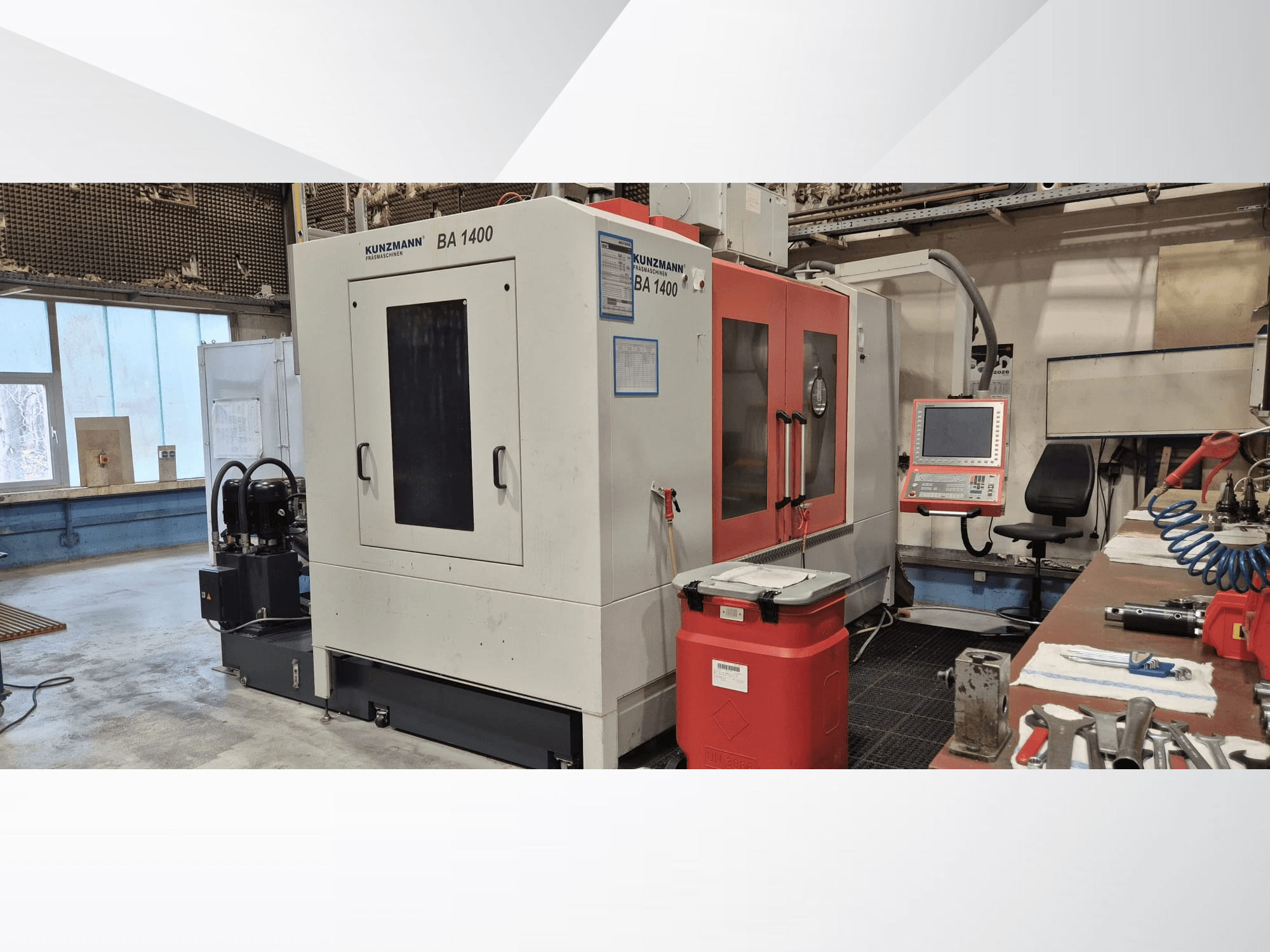

Šis 3 ašių KUNZMANN BA1400 buvo pagamintas 2017 m. Jame sumontuotas galingas 28 kW variklis ir "Heidenhain TNC 640" valdymo blokas. Staklių stalo matmenys 1400 x 710 mm, o didžiausias apdirbamos detalės svoris - 1500 kg. Jei norite gauti aukštos kokybės apdirbimo galimybes, apsvarstykite mūsų parduodamą vertikalųjį apdirbimo centrą KUNZMANN BA1400. Susisiekite su mumis dėl išsamesnės informacijos.
Apžvalga
- prekės ženklas: KUNZMANN
- metai: 2017
- MODELIS: BA1400
- naudojimo tipas: Frezavimas
- vietovė: Vokietija
- mašinos tipas: Vertikalaus apdirbimo centras
- valdymo bloko prekės ženklas: HEIDENHAIN
Techninė informacija - KUNZMANN BA1400
Valdymo blokas
- Valdymo ženklas: HEIDENHAIN
- Valdymo modelis: TNC 640
Judėjimas
- Ašių skaičius: 3
- X ašies eiga: 1400 mm
- Y ašies eiga: 700 mm
- Z ašies eiga: 760 mm
Techninės specifikacijos
- Maks. įrankio svoris: 160 kg
- Veleno galia: 28 kW
- Veleno greitis: 10000 RPM
- Kūgio dydis: SK 40
Papildoma informacija
Valdymas Heidenhain TNC 640
Standartinis suklys SK40 (su diržine pavara)
Suklio kūgis SK40
Greitis 10 000 aps/min
Vertikalaus suklio bepakopis reguliavimas 20-10 000 aps/min.
Galia 28 kW
Galia 100 % darbo ciklas 10,0 kW
Galia 40 % darbo ciklas 14,0 kW
Galia esant 100 % darbo ciklui 20,0 kW
Galia esant 40 % darbo ciklui 25,0 kW
Sukimo momentas prie frezavimo veleno 100 % darbo ciklo 130 Nm
Sukimo momentas frezavimo velenui dirbant 40 % darbo ciklu 190 Nm
Sukimo momentas frezavimo velenui dirbant 100 % darbo ciklu 180 Nm
Sukimo momentas, kai frezavimo velenas veikia 40 % darbo ciklu 240 Nm
MAS-BT40 įrankių laikiklis su ištraukiamuoju kaiščiu DIN 69872 A
Įrankių keitimo įtaisas 40 padėčių (grandininis dėklas)
Maksimalus įrankio svoris 160 kg
Įrankių keitimo laikas 3 sek.
Nuo drožlės iki drožlės trukmė 8 sek.
Stalo matmenys 1400 × 710 mm
Didžiausias ruošinio svoris 1500 kg
X ašies eiga 1400 mm
Y ašies eiga 700 mm
Z ašies eiga 760 mm
Darbinis plotas X ašis 1400 mm
Y ašies darbo plotas 700 mm
Z ašies darbinis plotas 750 mm
Atstumas tarp suklio ir stalo 180-930 mm
Suklio centras iki kolonos 760 mm
Padavimo greitis X/Y/Z 10 m/min
Greita eiga X/Y/Z 20 m/minBešepetėliniai skaitmeniniai servo varikliai visose ašyse
Medienos drožlių transporteris su aušinimo skysčiu tak (LU versija)
Aušinimo skystis per suklį iki 40 barų
Aušinimo skysčio srautas 25 l/min, kai slėgis 40 bar
Automatinis smulkus aušinimo skysčio filtravimas 40 µm
Besisukantis apžiūros langelis priekinėse durelėse
Alyvos rūko šalinimo sistema su daugiapakopiu filtravimu (H13 filtras)
Elektroninė rankinė pavara HR 510 FS su integruotais mygtukais ir avariniu stabdymu
Jutiklinis zondas TS 460 su radijo ryšiu perduodamu signalu
Automatinis įrankių matavimas Heidenhain TT 46
Matavimo tikslumas ≤ 15 µm
Didžiausia zondo nuokrypa 5 mm
Didžiausias zondo greitis 5 m/min
DXF keitiklio programinė įranga 2D kontūrams perkelti
Kompiuterio programinės įrangos telepaslauga nuotolinei diagnostikai ir techninei priežiūrai
Darbinė įtampa 400 V 50 Hz
Elektros energijos suvartojimas 35 kVA
Valdymo įtampa 24 V
Mašinos svoris apie 8,5 t
Mašinos svoris apie 12000 kg
Mašinos matmenys apie 4,20 × 2,45 × 3,09 m
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
