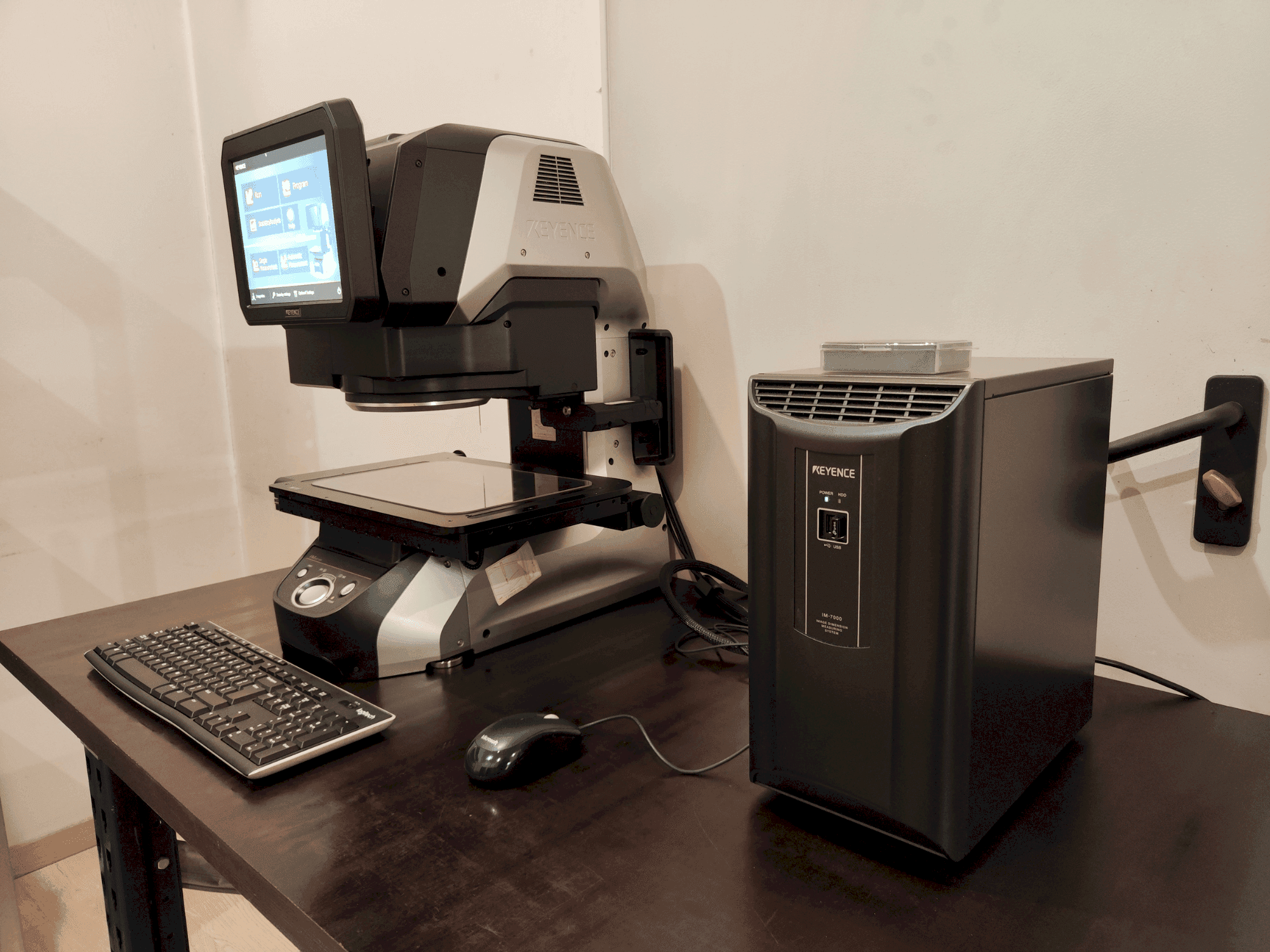

KEYENCE - IM-7030TLV-MEA-KEY-2018-00001

Valdiklis: IM-7000

Vaizdo surinkimo įrenginys: 1" 6,6 megapikselio nespalvotas CMOS

Ekranas: 10,4" LCD monitorius (XGA 1024×768)

Šviesą priimantis objektyvas: Dvigubas telecentrinis objektyvas

Apšvietimo sistema: Telecentrinė praleidžiančioji, viršutinė šviesa, keturių padalijimų daugiakampis apšvietimas (su varikliu), plyšio žiedinis apšvietimas (su varikliu)

Matavimo režimai: Plačiajuostis, didelio tikslumo

Plataus lauko matavimo sritis: 300 × 200 mm (keturkampis R50)

Didelio tikslumo matavimo sritis: 225 × 125 mm.

Mažiausias rodymo vienetas: 0,1 µm

Matavimų tikslumas (plačiame lauke, nejudinant pakopos): ±1 µm

Matavimų tikslumas (didelio tikslumo, nejudinant pakopos): µ µm: ±0,5 µm.

Matavimų tikslumas (plačiame lauke, judant pakopai):: ±2 µm

Matavimų tikslumas (didelio tikslumo, su pakopos judėjimu):: ±1,5 µm

Susietas matavimo tikslumas: ±(7 + 0,02L) µm (plačiajuostis), ±(4 + 0,02L) µm (didelio tikslumo)

Matuojamas plotas (XY, pakopa): 90 × 90 mm

Didžiausias matavimo gylis: 30 mm

Šviesos zondo skersmuo: 3 mm

Matavimo jėga: 0,015 N (šviesos zondas), 0,3 N (aukščio matavimas)

Pakartojimo tikslumas: ±2 µm

Matavimo diapazonas (Z): 0-75 mm

Matavimo padėties tikslumas (XY): ±0,2 mm

Mažiausias rodymo vienetas (aukštis): 1 µm

Matuojamas plotas (XY) plataus lauko režimu: 145 × 95 mm

Matuojamas plotas (XY) didelio tikslumo režimu: 107,5 × 95 mm

XY pakopa: judesio diapazonas 200 × 100 mm, didžiausia apkrova 5 kg

Z pakopa: Motorizuotas, judėjimo diapazonas 75 mm

Išorinė nuotolinė įvestis: Neįtampinė įvestis (kontaktinė / kietojo kūno)

Išorinė išvestis: FotoMOS, OK/NG/FAIL/MEAS, vardinė apkrova 24 VDC, 0,5 A

Sąsaja: LAN RJ-45 (10/100/1000BASE-T), A serijos USB 2.0 (6 prievadai)

Įrašų saugykla: HDD: 500 GB

Aplinkos temperatūra: Temperatūra nuo +10 iki +35 °C

Santykinė oro drėgmė: 20-80 % RH (be kondensato)

Užterštumo laipsnis: 2

Viršįtampio kategorija: II

Maitinimo įtampa: 100-240 V, 50/60 Hz

Svoris galvutė: Svoris: 31 kg

Valdiklio svoris: ~8 kg
