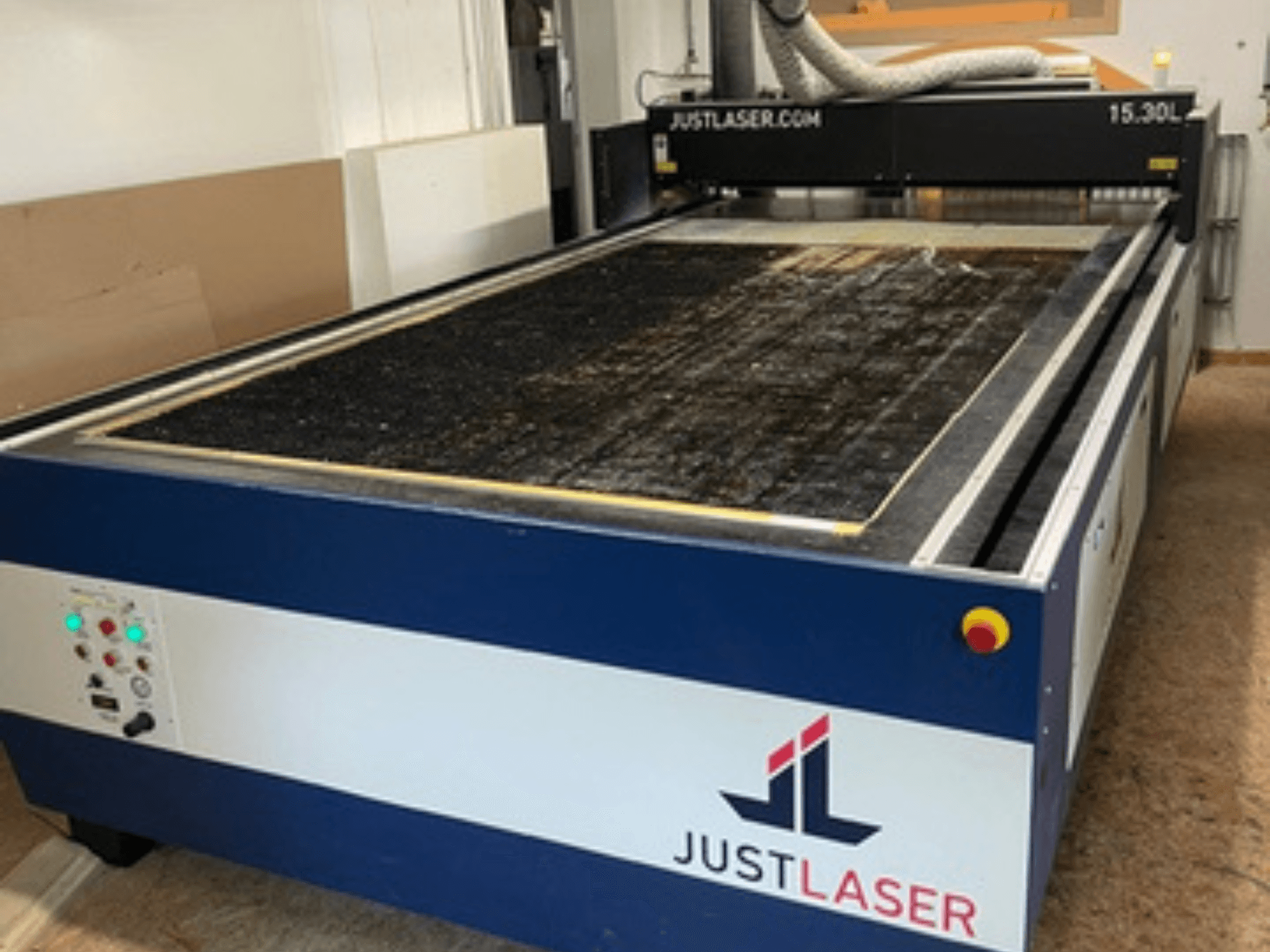

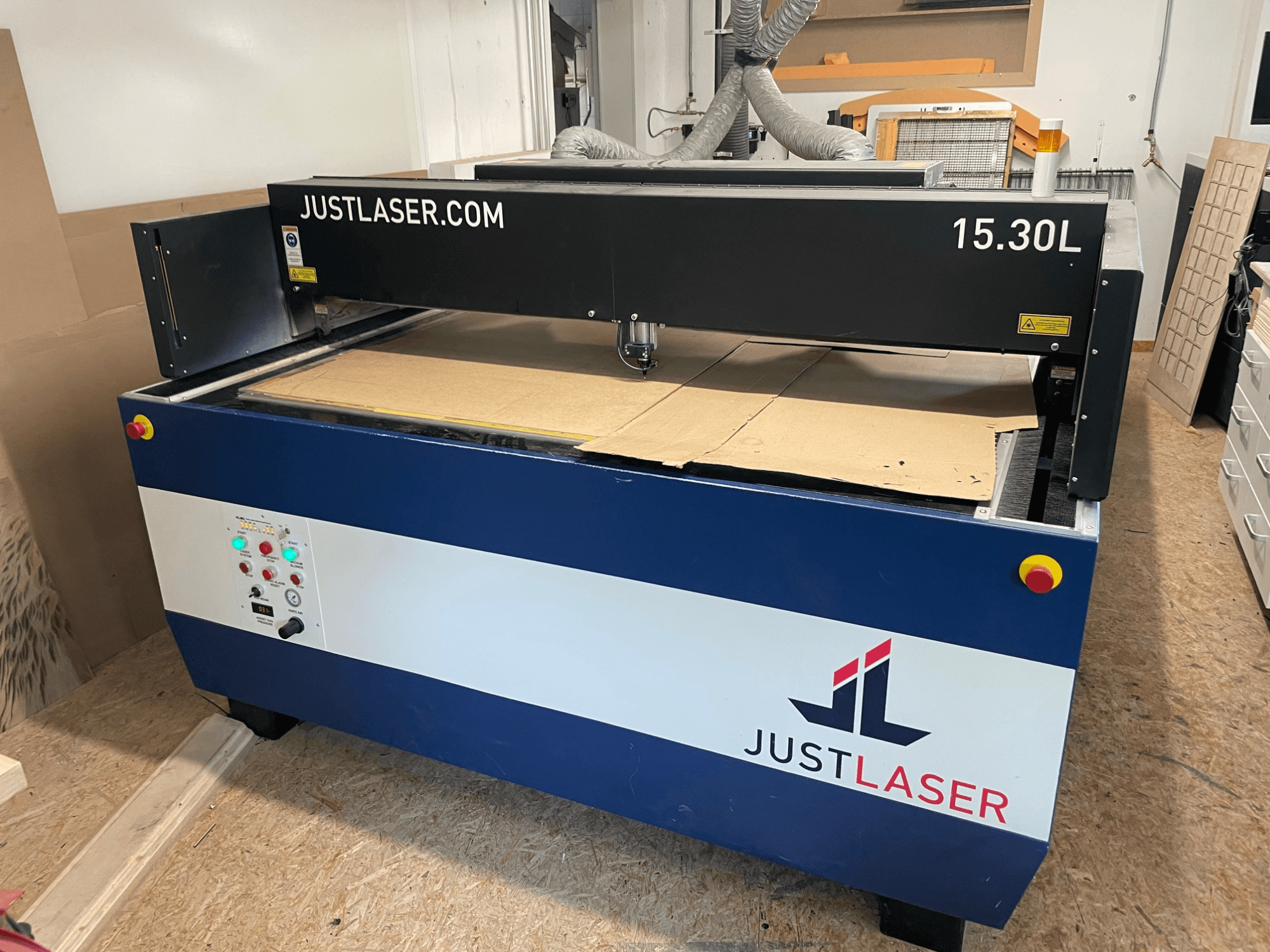

KERN - KER60120-KT500 OPFAT-CUT-KER-2022-00001

Mašina - "JustLaser 15.30L-C500-MC

• Mašinos tipas: Lazerinio pjaustymo ir graviravimo sistema CO₂

• Konfigūracija: Atviros plokščios portalo lazerinės sistemos konfigūracija

• Didžiausias ruošinio aukštis: 50 mm

• Didžiausias graviravimo greitis: 3,8 m/s

• Didžiausias graviravimo greitis (metalo pjovimo parinktis): 3,2 m/s

• Didžiausias graviravimo greitis (Z12 parinktis): 1,5 m/s

• Didžiausias pjovimo greitis: 0,5 m/s

• Varikliai: Bešepetėliniai nuolatinės srovės servo varikliai

• Enkoderių sistema: Inkrementinė matavimo sistema

• Optika: Teleskopas, lęšiai ir veidrodžiai su oro filtru

• Standartinis objektyvas: 2,5 colio

• Pasirenkamasis objektyvas: 5,0"

• Programinė įranga: KCAM lazerio programinė įranga

• Sąsaja: G-kodas, HPGL, AD-Logic sistema

• Valdymo plokštė: KLCM valdymo plokštė

• Operatoriaus valdikliai: Avarinis stabdymas, pelė, klaviatūra, monitorius ir kompiuteris

• Elektros tiekimas: 3 × 400 V (3L + N + PE), 50/60 Hz

• Reikalingas stalo išmetamųjų dujų kiekis: 3000 m³/val.

• Ašių išmetimo poreikis: 1500 m³/val.

• Didžiausias oro slėgis: 10 bar

• Didžiausias įleidimo slėgis: 12 bar

• Didžiausias oro srautas: 240 l/min

• Jungties dydis: 6 mm

• Triukšmo lygis: 55 dB

• Certification: CE

• Darbinė temperatūra: Temperatūra: nuo +15 °C iki +25 °C

• Drėgmė: 40-70 % be kondensato

• Aplinkosauga: Be dulkių

• Aktyvusis lazerio apsaugos skydas

• Slėgio jutikliai

• Šviesos uždanga

• Blokavimo saugos sistema

• Įtraukta metalo pjovimo galimybė

• Talpinis aukščio sekimo įtaisas

• Metalo pjovimo stalas

• Varinis antgalis

• 2,5 colio lęšių rinkinys

• "k-vision" spausdinimo ir pjaustymo kameros sistema

• JustAIR didelio našumo turbinos (2 × 1500 m³/h)

Lazerio šaltinis - "Kern Laser Systems

• Modelis: KER50120-4K500 OPP

• Lazerio tipas: Uždaras CO₂ lazeris

• Lazerio galia: 500 W (0,5 kW)

• Lazerio bangos ilgis: 10,6 µm

• Maitinimo įtampa: 380-415 VAC

• Fazė: 3 fazės (4 laidai + įžeminimas)

• Dažnis: 50/60 Hz

• Didžiausias saugiklio dydis: 40 A

• Visiškos apkrovos srovė: 32,3 A

• Atjungimo reitingas: 40 A

• Trumpojo jungimo srovės stipris: 5000 A

• Pertraukimo galia: 35000 A

• Didžiausia amperinė apkrova: 16 A

• Lazerio klasė: 4 klasė

• Šalis gamintoja: JAV

Šaldytuvas - SMC HRS090-AF-40

• Aušinimo tipas: Aušinimas vandeniu

• Aušinimo pajėgumas: 5 kW

• Šaldymo agentas: ŠALDYTUVAS: R410A

• Šaldymo skysčio įkrova: Įkrova: 1,5 kg

• Svoris: 136 kg

• Maitinimo šaltinis: Maitinimo šaltinis: 3~ 380-415 V, 50/60 Hz
