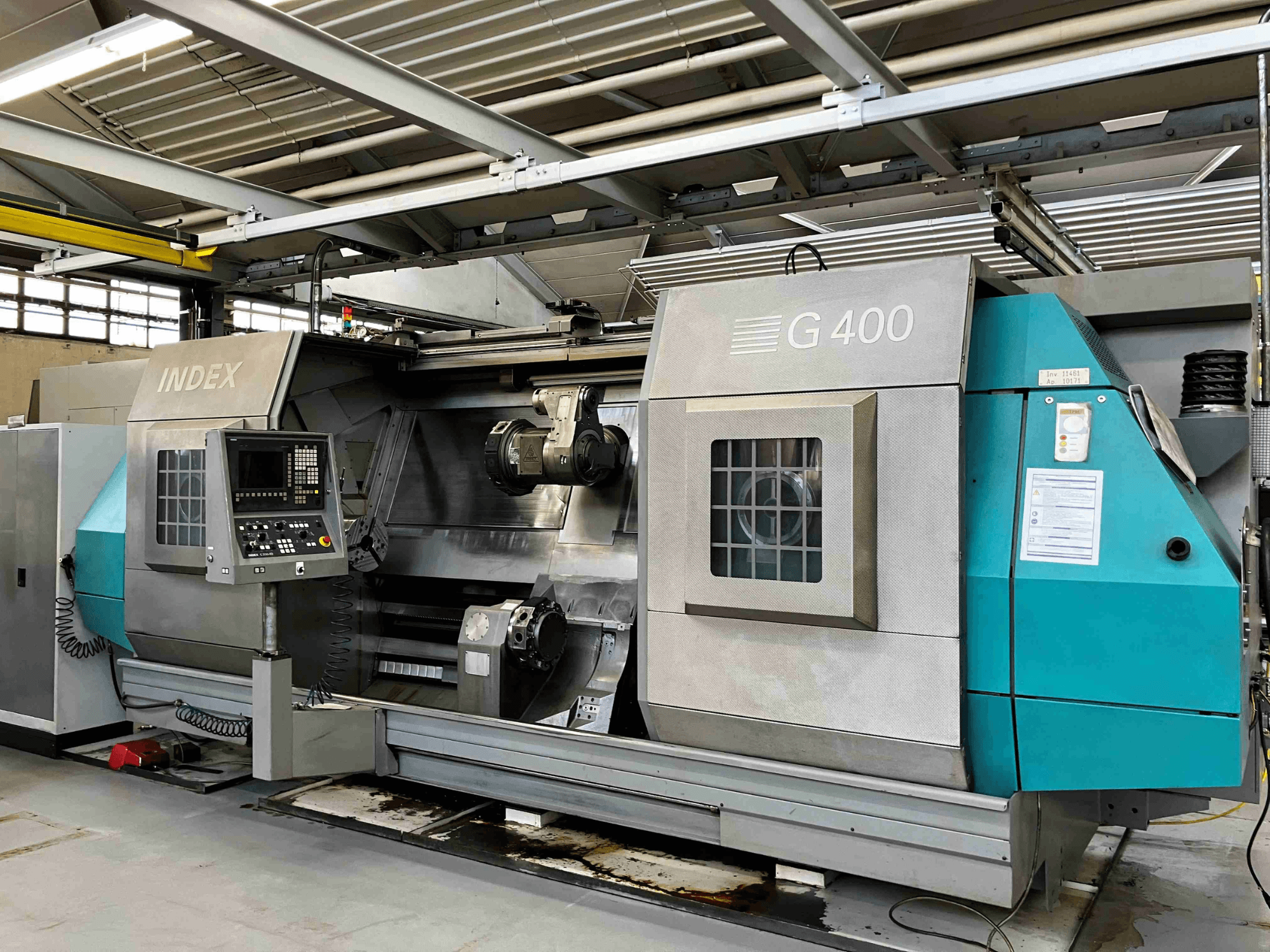

Index - G 400DE-TUR-IND-2008-00002

Pagrindinis velenas 0102 tiesioginė pavara

Didžiausias medžiagos pralaidumas: 102 mm

Didžiausias greitis: 3000 aps./min.

Priekinio guolio skersmuo: 170 mm

Kintamas tuščiavidurio veleno variklis

Pagrindinio veleno galia D102:

Galia esant 100/40 % darbo ciklui: 53 kW/68 kW

Sukimo momentas: 675 Nm/900 Nm

Darbinio suklio derinimo ir perjungimo įtaisas D102

2,5° žingsniai per indeksavimo diską

Hidrauliniu būdu valdomas tuščiaviduris prispaudimo cilindras D102 su analogine prispaudimo eigos kontrole

Medžiagos tarpas: 102 mm

Stūmimo eiga: 48 mm

Didžiausia prispaudimo jėga (įtempimas / suspaudimas): 10 900 dN

Daugkartinio prispaudimo slėgio įtaisas

Užveržimo slėgis reguliuojamas nuo 8 iki 80 barų naudojant daugiapakopį pagrindinio verpstės prispaudimo cilindro dalių katalogą. Reikalingas griebtuvo atlaisvinimo judesys, norint pereiti prie mažesnio prispaudimo slėgio.

Įrankių laikiklis 1 (standartinė įranga)

Kryžminis slankiklis X, Z, sukimosi ilgis 2000 mm.

Su vidiniu aušinimo skysčio tiekimu ir uždaromuoju vožtuvu, rutuliniai varžtai D=40 mm.

X ašyje, D=50 mm Z ašyje. Ašių pavaros apsaugotos perkrovos sankabomis, X ašies atsvaras.

Ašis X Z

Darbinė eiga mm: 320 2000

Greitosios eigos greitis m/min: 20 40

Pastūmos jėga N: 14000 14000

X ašies matavimo sistema: Stiklo skalė (absoliuti)

Z ašis: ROQ enkoderis (absoliutus)

X-Y-Z-B korpusas (WT1)

Revolveris su kintamosios srovės varikliu, pozicionuojamas cilindriniais krumpliaračiais, hidrauliškai fiksuojamas

Y ašies krumpliaratis, montuojamas hidrostatiškai, užfiksuojamas cilindriniais krumpliaračiais

Rutulinis sraigtas, D=40 mm

Perkrovos sankaba

Eiga: 220 mm

Greitasis judėjimo greitis: 12 m/min

Padavimo jėga: 24 000 N

ROQ daviklis (abs)

B ašies pavara su kintamosios srovės varikliu

Pasukimo kampas: 360°

Įrankių pavaros blokas

su dviem sankabomis:

Didžiausias greitis: 6 000 aps/min.

Galia (25 %), esant n= 6 000: 17 kW

Didžiausias sukimo momentas (25 %): 37 Nm

Diskinis bokštelis su 12 stočių ant skersinio šliaužiklio 1

Įrankių laikiklių sistema DIN 69880-40x63

Didesnis pakartojamumas keičiant įrankius dėl papildomų W lizdų

Daugiafunkcis įrenginys ant skersinio šliaužiklio 1

Didžiausias greitis: 6 000/1 500 aps./min.

Pavarų dėžė: i=4

Sukimo momentas: 36/144 Nm

Įrankiai: SK50

Priekinio guolio skersmuo: 75 mm

Vidinis aušinimo skysčio įvadas, disko spyruoklės prispaudimas

Įrankių laikiklis 2, dešinysis - X, Z

Tekinimo ilgis 2000 mm, pageidautina ant

staklės su priešpriešinio sukimo velenu, su vidiniu aušinimo skysčio tiekimu ir uždaromuoju vožtuvu, revolverio valdymas AG varikliu, rutuliniai sraigtai D= 50 mm Z ašiai, D= 40 mm X ašiai. Ašių pavaros apsaugotos perkrovos sankabomis, X ašies atsvaro sistema.

Revolverio galvutė orientuota į dešinę, į priešpriešinį veleną.

Ašis X Z

Eiga mm 210 2000

Greitosios slinkties greitis m/min 20 40 40

Pastūmos jėga N 8600 14000

X ašies matavimo sistema: stiklinė skalė (abs)

Z ašis: ROD daviklis (abs)

Diskinis bokštelis su 10 ant skersinio slankiklio 2

Įrankių laikiklių sistema DIN 69880-40x63

Didesnis pakartojamumas keičiant įrankius dėl papildomų W lizdų

Nustatoma priekine pavara, hidrauliškai užfiksuota

Priešpeilis D102, dydis 11-DIN 55026/55021 ir ISO 702/1

Tekinimo ilgis 2000 mm

Z ašies šliaužiklis, varomas kintamosios srovės varikliu ir 50 mm skersmens rutuliniu sraigtu

Ašies pavara apsaugota perkrovos sankaba

Darbo padėtyje slankiklį prie ribotuvo prilaiko kintamosios srovės variklis.

Tarp pagrindinio ir priešpriešinio veleno užspaustų ruošinių apdirbimo priešpriešinis velenas nepadeda nei ašine prispaudimo jėga, nei stebint Z ašies priešpriešinio veleno padėtį.

Jei tokia funkcija reikalinga, papildomai reikia pasirinkti galinio suklio funkcijos parinktį.

Z ašies matavimo sistema: ROQ daviklis (abs)

Didžiausias medžiagos skersmuo: 102 mm

Didžiausias suklio greitis: 3000 aps/min.

Priekinio guolio skersmuo: 170 mm

Greita eiga: 30 m/min

Padavimo jėga: 7200 N

Kintama trifazė pavara (kintamosios srovės variklis su tuščiaviduriu velenu).

Priešpriešinio suklio D102 galia:

Galia esant 100/40 % darbo ciklui: 53/68 kW

Sukimo momentas: 675/900 Nm

Skaitiklio suktuvo derinimo ir perjungimo įtaisas D102

2,5 laipsnio žingsniai per indeksavimo diską.

Hidrauliniu būdu valdomas tuščiaviduris prispaudimo cilindras D102 su analogine prispaudimo eigos stebėsena.

Medžiagos talpa: 102 mm

Stūmimo eiga: Dydis: 48 mm

Didžiausia prispaudimo jėga (tempimo / gniuždymo): 10,900 dN

Daugkartinio prispaudimo slėgio įtaisas

Užspaudimo slėgis reguliuojamas nuo 8 iki 80 barų (daugybę nustatymų galima rasti užspaudimo cilindro dalių kataloge). Priešpriešinis velenas; norint pereiti prie mažesnio užspaudimo slėgio, reikalingas griebtuvo atlaisvinimo judesys.

Automatinės stumdomos durys, valdomos hidrauliniu būdu

INDEX C200-4D valdymo sistema

- Modulinis daugiaprocesorinis valdymas, integruotas į skaitmeninio keitiklio "Simodrive 611" sistemą (identiška "Sinumerik 840D").

- Valdymo pultas - su AT suderinamas kompiuteris su "Windows" operacine sistema ir plokščiaekranis monitorius.
