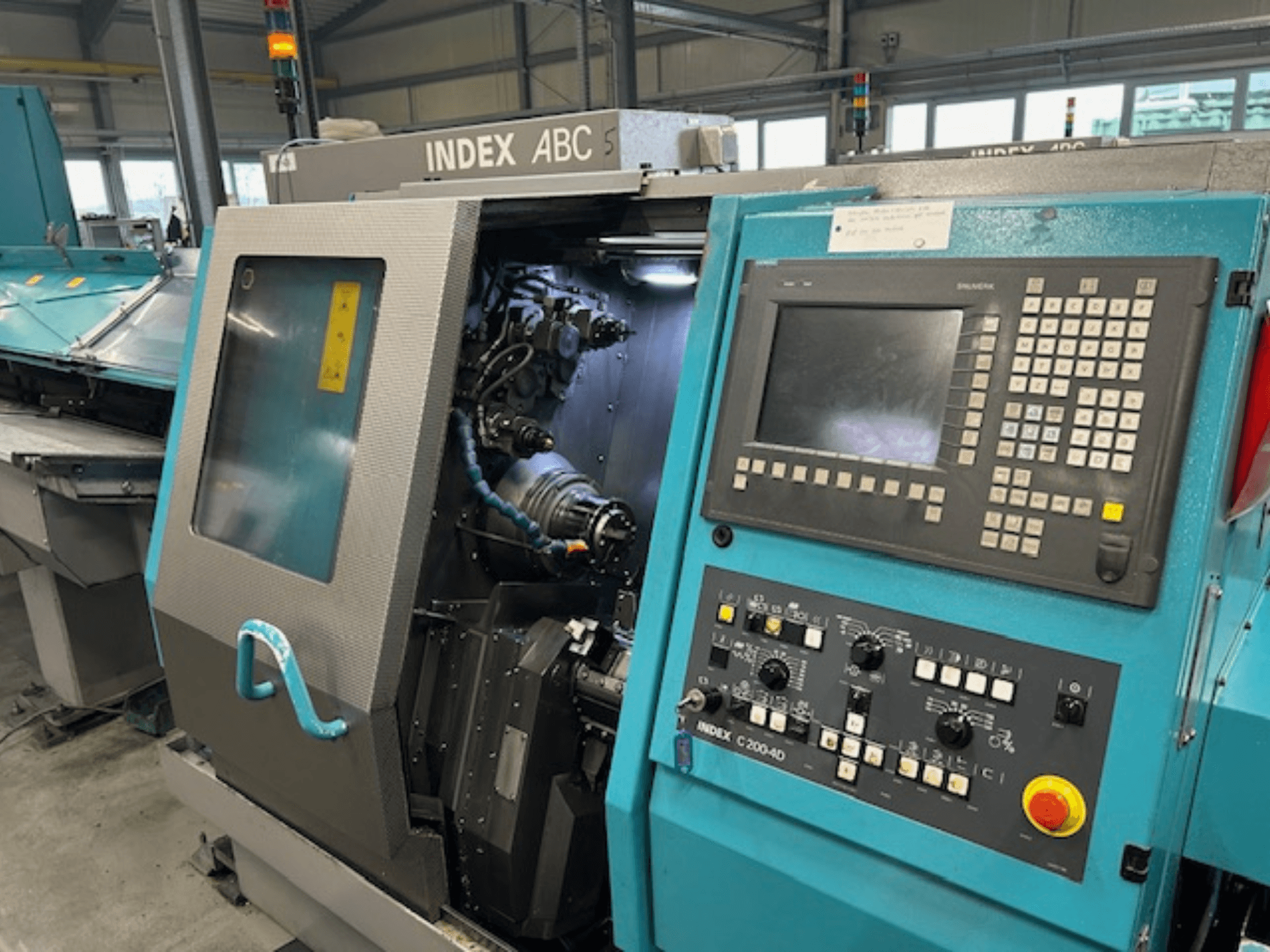

Index - ABCDE-TUR-IND-2007-00002

• Pagrindinis velenas

  • Našumo variantai (suklio laisvoji erdvė):

    • 30 (25): 30 mm (25 mm)

    • 42 (36): 42 mm (36 mm)

    • 60 (52): 60 mm (52 mm)

    • 65: 65 mm

  • Suklio skersmuo priekiniame guolyje:

    • 75 mm (30 modelis)

    • 85 mm (42 modelis)

    • 100 mm (60 ir 65 modeliai)

  • Galia Pmax esant 100 % apkrovai:

    • 7 / 10 / 13 kW (30 modelis)

    • 7,5 / 13 / 20 kW (42 modelis)

    • 7,5 / 13 / 20 kW (60 modelis)

    • 13 / 20 kW (65 modelis)

  • Galia Pmax esant 40 % apkrovai:

    • 10 / 15 / 21 kW (30 modelis)

    • 13,3 / 21 / 29 kW (42 ir 60 modeliai)

    • 21 / 29 kW (65 modelis)

  • Sukimo momentas Mdmax esant 100 % apkrovai:

    • 33 / 48 / 62 Nm (30 modelis)

    • 35 / 62 / 95 Nm (42 ir 60 modeliai)

    • 62 / 95 Nm (65 modelis)

  • Didžiausias sukimo momentas Mdmax esant 40 % apkrovai:

    • 48 / 69 / 102 Nm (30 modelis)

    • 64 / 102 / 140 Nm (42 ir 60 modeliai)

    • 102 / 140 Nm (65 modelis)

  • Didžiausias greitis:

    • 7500 aps/min (30 modelis)

    • 7000 aps/min (42 modelis)

    • 6000 aps/min (60 ir 65 modeliai)

  • Suspaudimo cilindro eiga:

    • Užveržimo cilindro ilgis: 7 mm

    • Griebtuvo ir įvorės prispaudimas: 20 mm

  • Griebimo kelio stebėjimas: 140 mm (su "Rev. 2") / 160 mm (be "Rev. 2")

  • Išplėtimo pakopos:

    • C ašies skiriamoji geba: 0.001°

    • Išlyginimo / perjungimo įrenginys (indeksavimo kampas): 2.5°

    • Ruošinio stabdymo ir išstūmimo blokas: D 42 / D 60

• Įrankių laikiklis: Įrankis: 1 bokštelis

  • Slankioji eiga: Turėklas: X 90 mm, Z 280 mm

  • Padavimo jėga: 5500 N (X ir Z)

  • Greita eiga: X 27 m/min, Z 36 m/min

  • Skiriamoji geba: X 0,5 µm, Z 1,0 µm

  • Įrankių skaičius: 7 + sinchroninis suklys

  • Įrankių sistema: Cilindrinis kotas DIN 69 880 (25 x 48 mm)

  • Perjungimo laikas (viena stotis): 0.3 s

  • Įrankių pavara (visos stotys): 4,2 kW, 7,5 Nm, 6000 aps/min (Pmax/Mdmax, esant 25 % apkrovai)

• Įrankių laikiklis: Įrankiai: 2 bokštelis

  • Slankmačio eiga: X 81 mm, Z 80 mm

  • Pastūmos jėga: X 8300 N, Z 5500 N

  • Greita eiga: X 27 m/min, Z 36 m/min

  • Resolution: X 0,5 µm, Z 1,0 µm

  • Įrankių skaičius: 6

  • Įrankių sistema: Įrankių sistema: su cilindriniu kotu (25 x 40,3 mm)

  • Perjungimo laikas (viena stotis): 0.3 s

  • Įrankių pavara (visose stotyse): 6,5 kW, 14 Nm, 4500 aps/min (Pmax/Mdmax, esant 25 % apkrovai)

  • Sriegio frezavimo ir daugiakampio tekinimo įrenginys: ne daugiau kaip 6000 aps/min (ne daugiau kaip 2 stotys vienu metu)

• Galinis įrankių laikiklis (galinis apdirbimas)

  • Slankioji eiga: X 280 mm, Z 280 mm

  • Didžiausias įrankių skaičius: 6

  • Įrankių sistema: Įrankių montavimo sistema: uodegos laikiklis

• Atgalinio gręžimo įrenginys (papildomas išplėtimas)

  • Maksimalus fiksuotų įrankių skaičius: 5

  • Maksimalus varančiųjų įrankių skaičius: 2

  • Varomųjų įrankių našumas (esant 25 % apkrovai): 4,5 kW, 8 Nm, 6000 aps/min.

  • Įrankių laikiklio skylė: 25 mm (DIN 69 880) / 1 colis

• Medžiagų tvarkymas (integruotas medžiagų padavimo įrenginys)

  • Strypų skersmuo maks: 52 mm

  • Reguliuojamas padavimo kelias maks: 80 mm

  • Padavimo jėga: 3000 N

• Skysčiai ir sistemos

  • Aušinimo skysčio sistema: 60 (80) l/min, 5,5 (8) bar, 220 l bakas; perjungiamas siurblys, maks. 18 bar, 20 l/min

  • Hidraulinė sistema: 19 l/min, 90 bar, 50 l bakas

• Matmenys (be pakrovimo talpyklos ir drožlių transporterio)

  • Grindų plotas: 2.4 m²

  • Suklio centro aukštis (virš grindų): 1010 mm

Papildoma įranga

• Strypų krovimo žurnalas (strypų tiektuvas), LM3200 / LM3700 / LM4200 modeliai

  • Strypų ilgis maks: 3,2 m / 3,7 m / 4,2 m

  • Strypų skersmens diapazonas: 6-52 mm

• Skaldos transporteris

  • Tipas: Šarnyrinis arba grandiklinis juostinis

  • Iškrovimo aukštis: 840 mm
