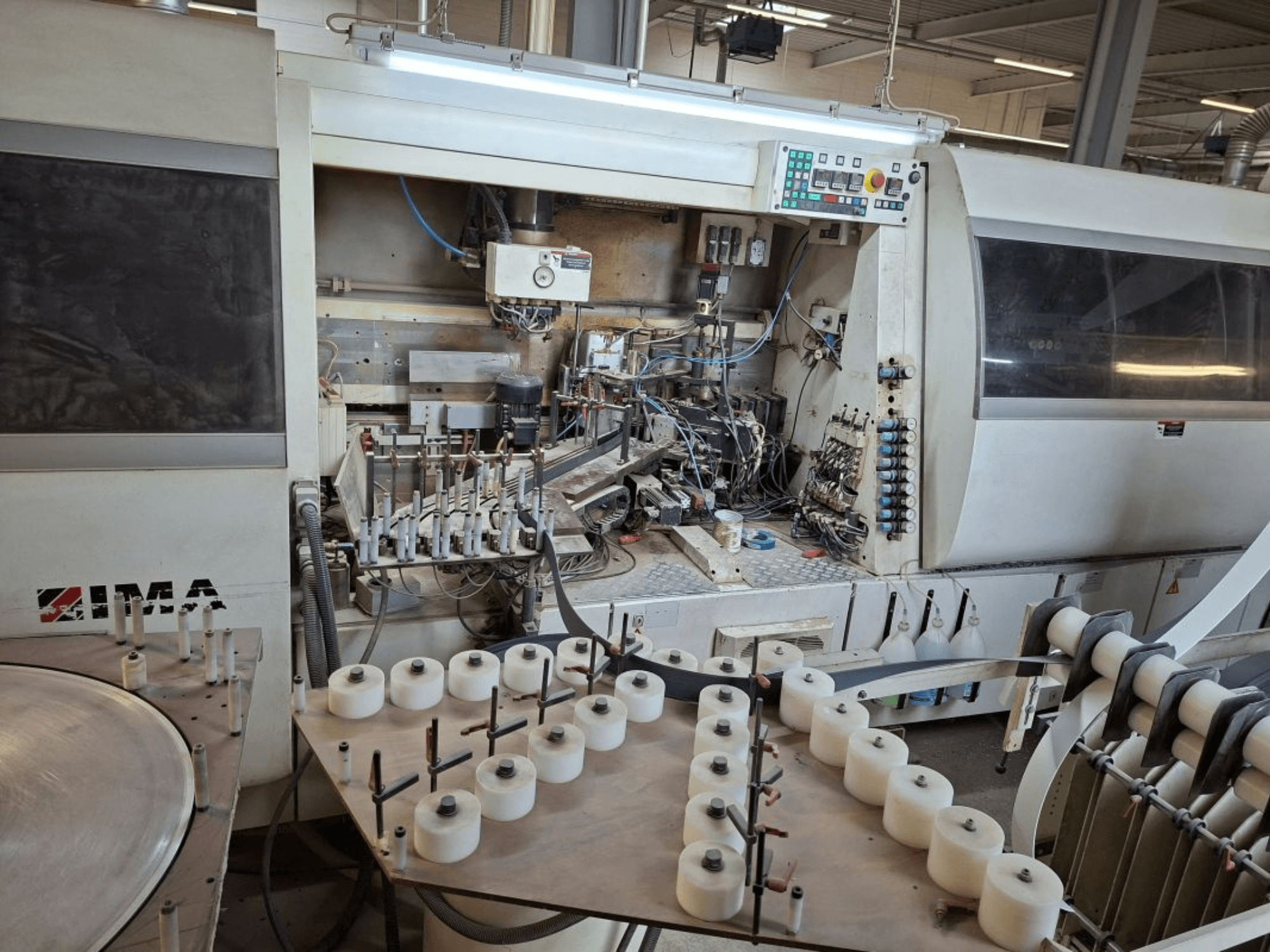

IMA - Combima Systems/I/R75/1370DE-EDG-IMA-2006-00002

Ruošinys (medžio drožlių plokštė/MDF)

• Ruošinio ilgis: 250-2800 mm

• Ruošinio plotis: 115-1300 mm

• Ruošinio storis: nuo 8 mm (tik formatas) iki 40 mm

• Mažiausias ruošinys: 144 × 250 × 8 mm

• Didžiausias ruošinys: 2800 × 1300 × 38 mm

• Ruošinio svoris: maks. 50 kg

• Ruošinio forma: stačiakampio formos

• Paviršiaus medžiaga: tiesioginė danga (melaminas), popierius, folija, fanera

• Dangos medžiagos iškyša šonuose: 10 mm

Ruošinys (korinė plokštė; min. padavimo ilgis 300 mm)

• Dangos storis: 3,0 / 4,0 / 8,0 mm

• Apdorojimo nuokrypis: kraštų storis

• Ruošinio ilgis: 300-2800 mm

• Ruošinio plotis: 300-1300 mm

• Ruošinio storis: 15-100 mm (su 3 mm atramine briauna tik kaip dvigubos plokštės)

• Mažiausias ruošinys: 300 × 300 × 15 mm

• Didžiausias ruošinys: 2800 × 1300 × 100 mm

Ruošinys (rėmo plokštė; min. padavimo ilgis 300 mm)

• Dangčio storis: 8,0 mm

• Apdorojimo leidžiamoji nuokrypa: 5,0 mm

• Rėmo medžiaga: vertikaliai išdėstyta medžio drožlių plokštė (sumažinta pastūma)

• Ruošinio ilgis: 300-2800 mm

• Ruošinio plotis: 300-1300 mm

• Ruošinio storis: maks. 50 mm

Kraštų medžiaga ir profiliai

• Popieriaus ir plastiko briaunos: 0,3-3,0 mm

• Faneruotės briaunos: 0,5-1,3 mm

• Atraminis kraštas: 3,0 mm

• Briaunos aukštis: 19-104 mm (atraminė briauna 97 × 3 mm tik dviguboms plokštėms)

• Didžiausia viršutinės briaunos iškyša: 2 mm

• Kraštų profiliai:

  • Popieriaus kraštas: apie 0,4 mm, nuolydis 15°

  • Plastikinis kraštas: 3,0 mm, spindulys 3 mm

• Su servo pjovimo peiliu (2 klijavimo sekcijos):

  • Didžiausias briaunos skerspjūvis: 200 mm² (plastikas), 135 mm² (fanera)

Mašinos duomenys

• Pastovus ruošinio atstumas nuo grandininio transporterio: 38 mm (įskaitant kraštų storį 0,3-3,0 mm)

• Perdirbimo plotis (esant 38 mm tarpui): min. 115 mm

• Ruošinio ilgis tiekimo kryptimi: min. 150 mm

• Pagrindo aukštis (viršutinė grandininio transporterio briauna): 960 mm

• Padavimo greitis: 6-30 m/min, reguliuojamas dažniu

Apdorojimo įrenginiai ir sistemos

• Frezavimo/profilių frezavimo/granduočių frezavimo įrenginiai:

  • 1 × 6,6 kW, 100 Hz, 6000 aps/min.

  • 1 × 8,0 kW, 100 Hz, 6000 min-1 (dvigubo prispaudimo įtaiso pavara)

  • 1 × 4,4 kW, 100 Hz, 6000 aps./min.

  • 1 × 4,4 kW, 100 Hz, 6000 min-1

  • 1 × 4,4 kW, 100 Hz, 6000 aps/min.

  • 1 × 8,0 kW, 100 Hz, 6000 aps./min.

• Karštųjų klijų aplikatorius 2 klijų rutuliukams

• 300 lg radiatorius, 2 × 1,5 kW, skirtas ruošinio kraštui įkaitinti

• Klijavimo įrenginys tiesiems kraštams klijuoti; kraštų storis iki 3 mm (priklausomai nuo žurnalo)

• Automatinė PU lydymo sistema: "Quickmelt"

• 2 kartus kraštų žurnalas ritininei medžiagai (0,3-3,0 mm)

• Servo peilis tiksliam kraštų pjovimui

• Servo kraštų padavimas (įskaitant atraminius kraštus ritinio pavidalo medžiagoms)

• Klijų naudojimas iki 90 mm storio ruošiniams

• Pjovimo įrenginys: 2 × 660 W, 200 Hz

• Frezavimo įrenginys: 1 × 1000 W, 400 V, 200 Hz, 12 000 apsukų per minutę, pasukamas 30° kampu

• Daugkartinio apdirbimo įrenginys: 1 × 660 W, 400 V, 200 Hz, 12 000 aps./min.

• Kelių profilių grandymo įrenginys

• Frezavimo įrenginys: 1 × 1000 W, 400 V, 200 Hz, 12 000 aps/min, 30° pasukamas

• Daugkartinio apdirbimo įrenginys: 1 × 660 W, 400 V, 200 Hz, 12 000 aps./min.

• Kelių profilių grandymo įrenginys

• Savaime išsikraunantis grandymo įrenginys

• Šlifavimo įrenginys

Papildoma įranga

• Pasviręs ritininis stalas SFR 1450/2260/15° išilginiam ir skersiniam darbui:

  • Ruošinio ilgis (rankinis padavimas): 300-2800 mm

  • Ruošinio plotis: 190-1300 mm

  • Ruošinio storis: 13-60 mm

• Servoįterpimo sistema x20

• Servo stabdymo sistema x20
