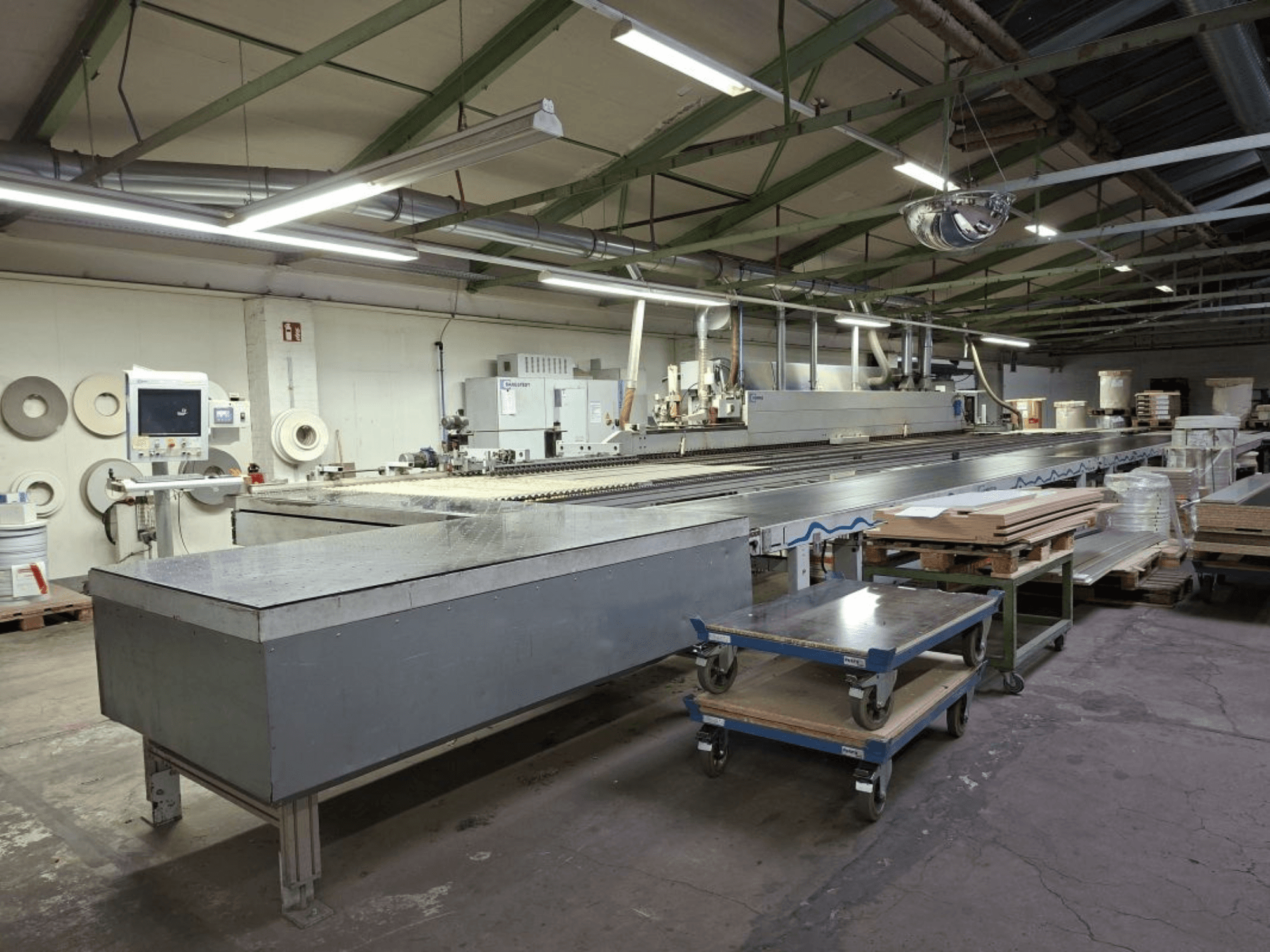

HOMAG - Optimat KAL 330DE-EDG-HOM-2006-00003

• Linijinių ruošinių talpa:

  • Ilgis 250-3000 mm

  • Plotis 120-1200 mm

  • Storis 8-60 mm

• Briaunų apvyniotuvas (KAL 330) - pagrindas ir transportavimas

  • Ištisinis mašinos pagrindas; ruošinio atrama su ritinine juosta, ištraukiama ~800 mm

  • 80 mm pločio transportavimo grandinė su guminiu paviršiumi; preciziškas vedimas, grūdinti paviršiai

  • Viršutinis spaudimas: varomasis diržas

  • Techniniai duomenys:

    • Padavimo greitis 18-25 m/min

    • Darbinis aukštis 950 mm

    • Mažiausias darbinis plotis: 55 mm, kai storis 22 mm; 100 mm, kai storis 60 mm (priklausomai nuo ruošinio ilgio)

    • Ruošinio iškyša/viršutinis paviršius 30 mm

    • Ruošinio storis 12-60 mm

    • Kraštų medžiaga iš juostos: 0,4-20 mm (didžiausias skerspjūvis 900 mm²)

    • Ritinio krašto medžiaga: 0,3-3 mm (didžiausias skerspjūvis: PVC 135 mm², fanera 100 mm²)

    • Didžiausias ritinio skersmuo 830 mm

    • Pneumatinė jungtis 7-8 bar

• Padavimo sistema ir valdymas (integruota su KAL 330)

  • Lanksti ruošinių tiekimo sistema wz10, skirta automatiniam tiekimui (išilgai ir skersai); skirta tikslaus dydžio kvadratinėms detalėms

  • Laipsninis padavimo kreipimo reguliavimas (ašis), greitis nustatomas įvesties gnybtu

  • Automatinis šoninis mazgų reguliavimas (detalės iškyša 30-80 mm) klijavimui ir vėlesniam apdorojimui

  • Įvesties gnybtas; tirpiklio aplikatorius viršuje / apačioje

• Kraštų paruošimas ir klijavimas

  • Išankstinio frezavimo įrenginys: 2 varikliai, kiekvienas po 4 kW, 150 Hz, 9000 aps/min; elektropneumatinis valdymas

  • Laipsninė vertikalioji ašis SF20 automatiniam centravimui pagal plokštės storį

  • Išankstinio lydymo įrenginys su granulių saugykla

  • Greito užrakto sistema QA/QE aplikavimo įrenginiui; QA klijų laikiklis priekyje, skirtas spalvai keisti

  • Pagrindinis klijavimo įrenginys A20; žurnalo aukščio reguliavimas ±5 mm (rankinis suklys)

  • Išplėstas žurnalas A6/A-E12/A20 2 ritiniams (maks. Ø 830 mm); išankstinio kaitinimo stotelė QA/QE

  • Automatinis slėgio zonos reguliavimas

• Apipjaustymas ir frezavimas

  • Apipjaustymo įrenginys HL84 su nuolatiniu apipjaustymo ribotuvu jautriems kraštams

  • Pneumatinis apipjaustymo variklio reguliavimas (2 padėtys: lygus/lygus ir su iškyša kontūro frezavimui)

  • Pneumatinis fasoninio/tiesaus perjungimas; rankinis šoninio apipjaustymo ribotuvo reguliavimas, kai keičiasi briaunos storis

  • Šiurkštaus frezavimo įrenginys: 2 vienas ant kito sudėti varikliai, kiekvienas po 1,5 kW, 200 Hz, 12 000 apsukų per minutę; aukščio reguliavimas viršutiniu slėgiu

  • Pneumatinis 2 padėčių nustatymas: šiurkštus apdirbimas su ~0,2 mm iškyša / be iškyšos

  • Rezervuota laisva erdvė smulkiojo frezavimo įrenginiui

  • Kontūro frezavimo įrenginys Servo FK13 automatinis:

    • 2 varikliai po 0,4 kW, 200 Hz, 12 000 aps/min.

    • Servoelementais valdomi judesiai; automatinis 8 kartų įrankių keitiklis

    • Didžiausias pastūmos greitis 20 m/min; mažiausias atstumas tarp ruošinių 500 mm

    • Ruošinio storis 12-60 mm

    • Automatinis FK reguliavimas, kad būtų galima nustatyti vienodus spindulius ant skirtingo storio briaunų; automatinis įtraukimas

    • FK ruošinio vedimas su papildomu prispaudimu, kai minimalus detalės ilgis 120 mm (vienpusis)

• Apdaila ir valymas

  • Daugiafunkcinis valymo įrenginys MN21 automatinis:

    • Iki 3 profilių; sekimas iš viršaus / apačios / šono, skirtas nufrezuoti ir užapvalinti iš anksto nufrezuotus PVC kraštus

    • Elektropneumatiniai oro purkštukai; automatinis fasoninės dalies / spindulio keitimas; automatinis viršutinio / apatinio įrankio įtraukimas

    • Aukščio reguliavimas viršutiniu slėgiu

  • PVC drožlių separatorius viršuje / apačioje

  • Apdailos įrenginys FA11 viršuje ir apačioje:

    • Valymo įtaisas su karbido peiliu; aukščio reguliavimas viršutiniu slėgiu

    • Valymo tirpiklio purškimas; poliravimo įrenginys; elektropneumatinis plokščiojo grandiklio valdymas

  • Universalūs frezavimo įrenginiai: 2x UF11 valdomi

    • Pasukamas ne daugiau kaip 90° kampu; variklis 6 kW; 30 mm velenas; variklio padėtis horizontali / vertikali

    • Kiekvieno UF11 horizontalioji ir vertikalioji ašys bepakopės

  • Juostinis šlifavimo įrenginys KS10 tiesiems kraštams; juostos greitis 10 m/s; svyravimas

    • Automatinis reguliavimas pagal briaunos storį; automatinis įtraukimas; tolygus sukimo momento reguliavimas

  • Valytuvas 08 viršuje / apačioje: besisukantys linijiniai šepečiai paviršiui valyti

• Valdymas: Maitinimo valdymas PC22


Papildoma įranga

• Padavimo stalas: HOMAG Optimat TBL 100/10/16, fiksuotas kairysis ribotuvas

  • Techniniai duomenys:

    • ilgis ne mažiau kaip 120 mm; ilgis ne daugiau kaip (TBL100/25/12) 2500 mm

    • Ruošinio plotis min. 195 mm; maks. 1200 mm

    • Volelio Ø 50 mm; atstumas tarp volelių ~ 120 mm

    • Laipsniškas padavimo greitis 7-40 m/min

    • Apytiksliai matmenys: ilgis ~1000 mm; plotis 1800 mm

    • Šoninis vedimas su tolygiai reguliuojamais ritinėliais

    • 1 pneumatinis stalas 1700 × 650 mm

• Ruošinio grąžinimas: LIGMATECH ZHR30 "Bumerangas" (standartinis didelių detalių grąžinimas)

  • Leidžia vienam asmeniui valdyti vienpusio pervežimo stakles

  • Ruošinio talpa: ilgis 250-3000 mm; plotis 250-1200 mm; storis 8-60 mm; didžiausias svoris 60 kg

  • Išeinančio tiekimo įtaisas, skirtas detalėms išlyginti su įeinančiu oro stalu

  • Smulkioms detalėms skirti kaiščiai, valdomi jutikliu (automatinis padėties nustatymas), kad būtų lengva pasukti

    • Detalių matmenys tekinimui: ilgis 50-200 mm; plotis 300-800 mm

  • Diržo valymas (vienas): fiksuota šepečių linija
