HOLROYD - 3EX-RBE-OTH-OTH-1999-00001

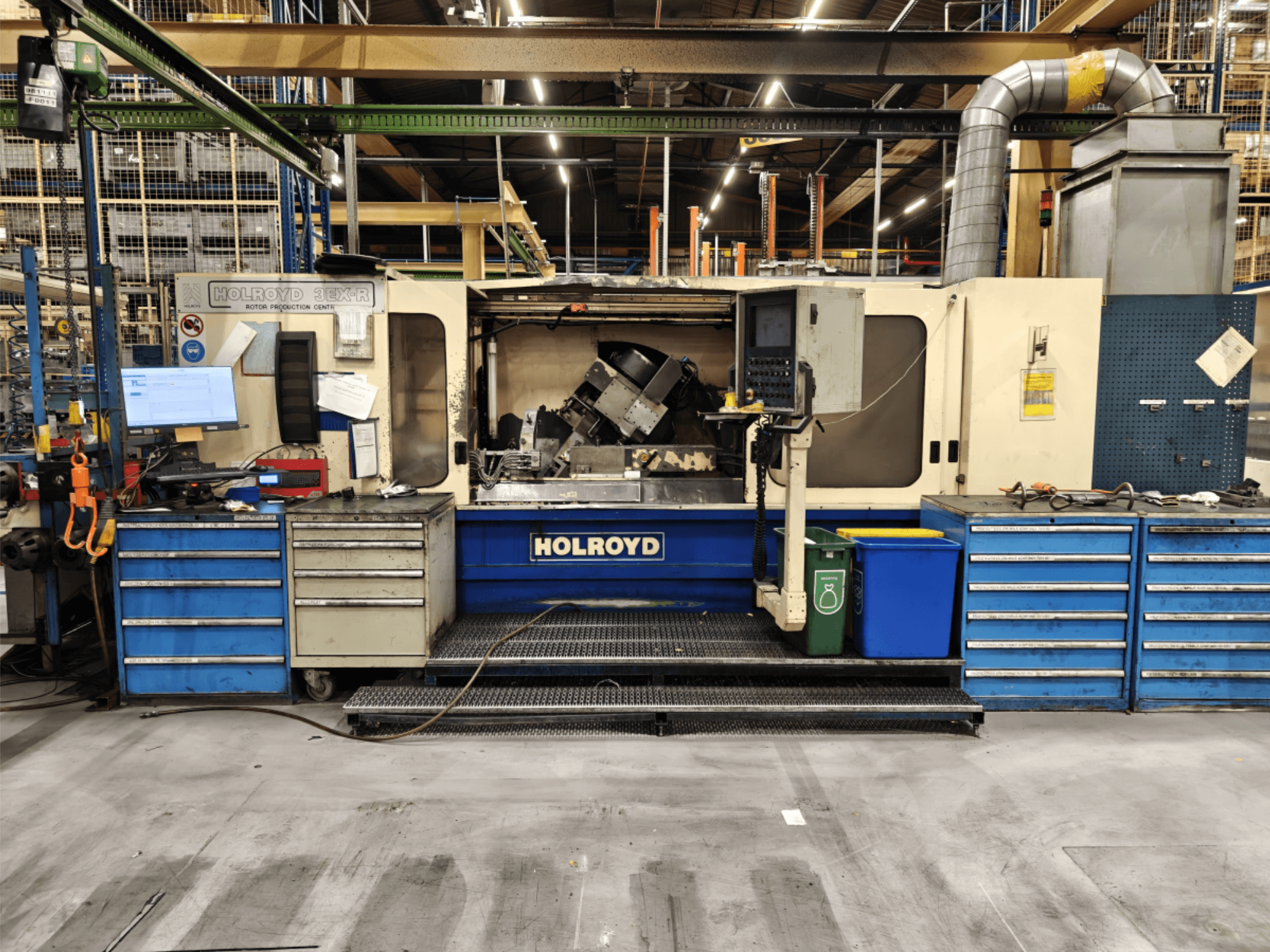

Mašinos tipas: Holroyd 3EX-R CNC rotorių gamybos centras

Didžiausias apdirbamas skersmuo: 350 mm

Mažiausias apdirbamas skersmuo: 100 mm

Didžiausias ilgis (nuo darbinio veleno laikiklio iki galinio staklių centro): 1550 mm (ilgis nuo darbinio veleno iki galo)

Didžiausia darbinės galvutės pavarų dėžės eiga: 1160 mm Didžiausias galimas darbinio veleno sukimo mechanizmo ilgis: 1160 mm

Didžiausias ilgis (nuo darbinio veleno snapelio iki pjovimo veleno centro linijos): 1,5 mm: 1363 mm (ilgis (ilgis iki galo)

Mažiausias atstumas (nuo darbinio veleno nosies iki pjovimo veleno centrinės linijos): 1363 mm: 203 mm.

Didžiausias atstumas (nuo darbinio veleno vidurio linijos iki pjovimo veleno vidurio linijos):: 460 mm (ilgio (didžiausias darbinis atstumas)

Mažiausias atstumas (nuo darbinio veleno centrinės linijos iki pjovimo veleno centrinės linijos): 460 mm: 160 mm (kraštinė (vidurio ilgis)

Įvadų diapazonas: 10-2000 mm

Padavimo greičių diapazonas (išilgai spiralės): 25-1000 mm/min.

Greita eigos sparta (skersinė eiga): 10 000 mm/min.

Greita eigos sparta (padavimas): 4 000 mm/min.

Darbo galvutės suklio greitis: 0,5-5 aps/min.

Galinio tekinimo staklių plunksnos eiga: 150 mm

Frezos suktuvo sukimosi greičių diapazonas: 50-500 APS/MIN.

Didžiausias frezos skersmuo: 400 mm

Rekomenduojamas frezos skersmuo: 400 mm: Rekomenduojamas frezos skersmuo: 250 mm

Didžiausias pjaustytuvo plotis: 160 mm Didžiausias galimas kirpimo įrankio skersmuo

Frezos suklio sąsaja: ISO 50 B tipo ("ANSI")

Pjovimo veleno kampo nustatymas nuo horizontalės: $0\pm55^{\circ}$

Padavimo padėties pasikartojimas: 0,005 mm

Mašinos dalijimo tikslumas (250 dia): 0,010 mm.

Mašinos šoninis tikslumas (300 mm): 0,010 mm.

Pjoviklio pavaros variklio galia: 63 KW (1500-2500 aps./min.)

Apytikslis svoris (tik staklės): 13,000 kg

Apytikslis grindų plotas: 7 700 $ x 6 670 $ mm

Electrical Supply: (nuokrypis ne daugiau kaip +/- 6 % nuo nominaliosios vertės)

Įeinančios funkcijos: Įranga: Frezavimas pakopomis, Daugelio eigų frezavimo ciklas, Kūginis pjovimas, Volframo karbido frezų įranga, Hidraulinis galinis frezavimo įrenginys, Recirkuliacinis filtravimo įrenginys, Automatinė tepimo sistema, Kalibruoti recirkuliaciniai rutuliniai švininiai sraigtai, Mašinos apšvietimas, Valdymo spinta su oro kondicionieriumi

CNC valdymas: "Holroyd" sukurta uždarojo ciklo sistema su 3,5 colio disko laikikliu ir automatine diagnostika.
