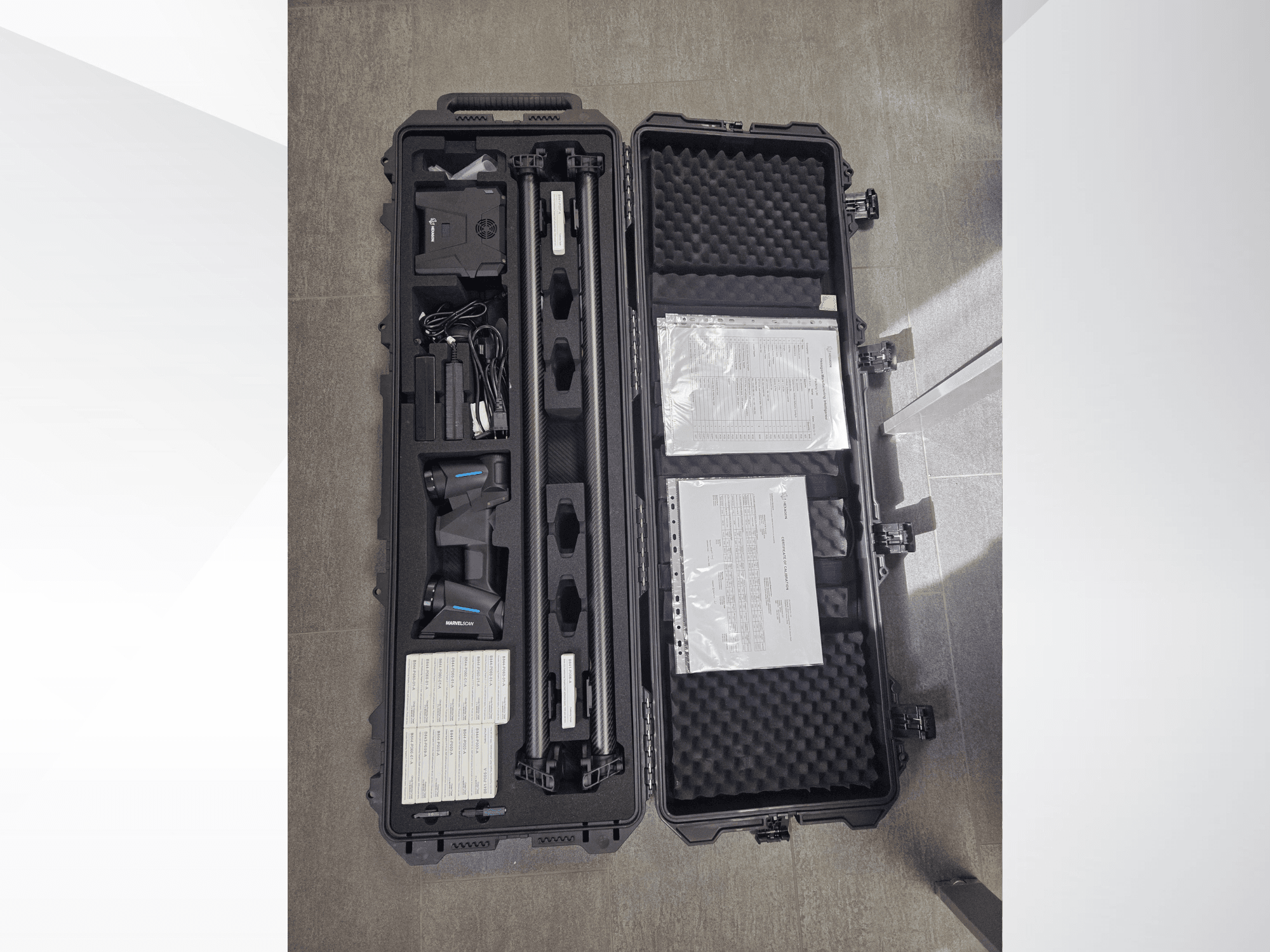

Hexagon - MARVEL IT-MEA-HEX-2024-00001

• Matavimo dažnis:

  • Standartinis / Viena eilutė: 2 100 000 taškų per sekundę

  • Tikslus: 900 000 taškų per sekundę

• Skenavimo plotas: iki 600 x 550 mm

  • Vienos linijos režimo plotis: 300 mm

• Šviesos šaltinis: 22 mėlynos lazerio linijos + 1 pavienė mėlyna lazerio linija + 5 lygiagrečios mėlynos lazerio linijos

• Skiriamoji geba: iki 0,02 mm

• Tikslumas (su taikiniais):

  • Tūrinis (standartinis): 0,02 + 0,04 mm/m

  • Tūrinis su mastelio juosta: 0,02 + 0,03 mm/m

  • Tūrinis + fotogrametrija: 0,02 + 0,02 mm/m

  • Skylės tikslumas: iki 0,03 mm

  • Skylių tūrinis tikslumas: 0,03 + 0,04 mm/m

• Tikslumas be taškų:

  • Tūrinis (standartinis): 0,05 + 0,02 mm/m

  • Skylių tūrinis tikslumas: 0,06 + 0,02 mm/m

• Įmontuota fotogrametrija:

  • Tūrinis tikslumas: 0,020 mm/m

  • Vidutinis nuokrypis: 0,007 mm

• Gylio laukas:

  • Bendras: 600–2500 mm

  • Pagal režimą: Standartinis/Viena linija 450 mm; Tikslusis 150 mm

  • Maksimalus DOF tolimiausiame nuotolyje: 550 mm

• Atstumas iki objekto:

  • Standartinis / Viena linija: 300 mm

  • Tikslus: 150 mm

• Rekomenduojamas detalės dydis: 0,1–6 m

• Fiziniai / eksploataciniai:

  • Svoris: 1,3 kg

  • Matmenys: 300 x 150 x 75 mm

  • Prijungimas: USB 3.0

  • Darbinė temperatūra: nuo -10 iki 40 °C

  • IP klasė: IP50

  • Darbinė drėgmė: 10–90 % (be kondensato)

• Eksporto formatai: .stl, .ply, .obj, .txt, .xyz, .asc

• Pritaikomi formatai: Galimi

• Suderinama programinė įranga:

  • „Hexagon“: „Inspire“, „PC-DMIS“, „DESIGNER“, „Geomagic“, „BendingStudio XT“

  • Trečiųjų šalių: „PolyWorks“, „Metrologic“ ir kita programinė įranga, importuojanti taškų debesis arba STL failus

• Pagrindinės funkcijos:

  • Įdiegta fotogrametrija; skenavimas be žymių ir dinaminis skenavimas

  • „Galaxy“ režimas; 3 pagrindiniai nuskaitymo režimai su greitu perjungimu

  • „Hole Flash Capture“; įvairių dydžių taškų atpažinimas (3 / 6 / 12 / 16 mm)

  • Momentinis vizualus LED grįžtamasis ryšys

  • Belaidžio skenavimo galimybė

  • Didelis atstumas nuo objekto

  • Parengtas automatizavimui, suderinamas su trečiųjų šalių integracija

  • Skirtingų režimų duomenų sujungimas į vieną taškų debesis / tinklą

  • Tinka dideliems arba trapiems komponentams

• Sertifikatai:

  • Sertifikuota pagal VDI/VDE 2634-3

  • Tikslumo patvirtinimas, susijęs su ISO 17025 sertifikuota laboratorija

• Tipinės taikymo sritys / sektoriai:

  • Geležinkeliai, bendroji gamyba, pramoninė įranga, automobilių pramonė, laivybos pramonė, negamybinės sritys

• Kiekis: 1 skaitytuvas

Papildoma įranga (priedai, neįeinantys į pagrindinį įrenginį)

• 3 mm pozicionavimo taikiniai (ID), lipnūs

  • Prekės kodas: B841-P007-A

  • Komplekte: 10 dėžių; 1 000 vnt./dėžė (iš viso apie 10 000 vnt.)

• 6 mm pozicionavimo žymekliai (ID), lipnūs

  • Prekės kodas: B841-P006-A

  • Komplekte: 10 dėžučių; 1 000 vnt./dėžutėje (iš viso apytikriai 10 000 vnt.)

• 6 mm magnetiniai kubiniai pozicionavimo taikiniai (ID)

  • Prekės kodas: B841-P050-126-A

  • Komplekte: 1 dėžutė; 8 vnt./dėžutė

• „FREEBox-II“ belaidis nuskaitymo modulis

  • Funkcija: 5G „Wi-Fi“ belaidis skenavimo duomenų perdavimas ir apdorojimas; didina operatoriaus laisvę ir lankstumą

  • Komplekte yra:

    • 1 vnt. „FREEBox II“ belaidžio modulio su dirželiu

    • 2 vnt. 1 m ilgio „FREEBox II“ USB laidų

    • 1 vnt. maitinimo adapteris

    • 1 vnt. maitinimo kabelis

    • 1 vnt. „FREEBox“ baterija

    • 1 vnt. kelioninis dėklas

    • 1 vnt. atsuktuvų rinkinys

    • Pakuotės turinys

    • Greitojo montavimo vadovas
