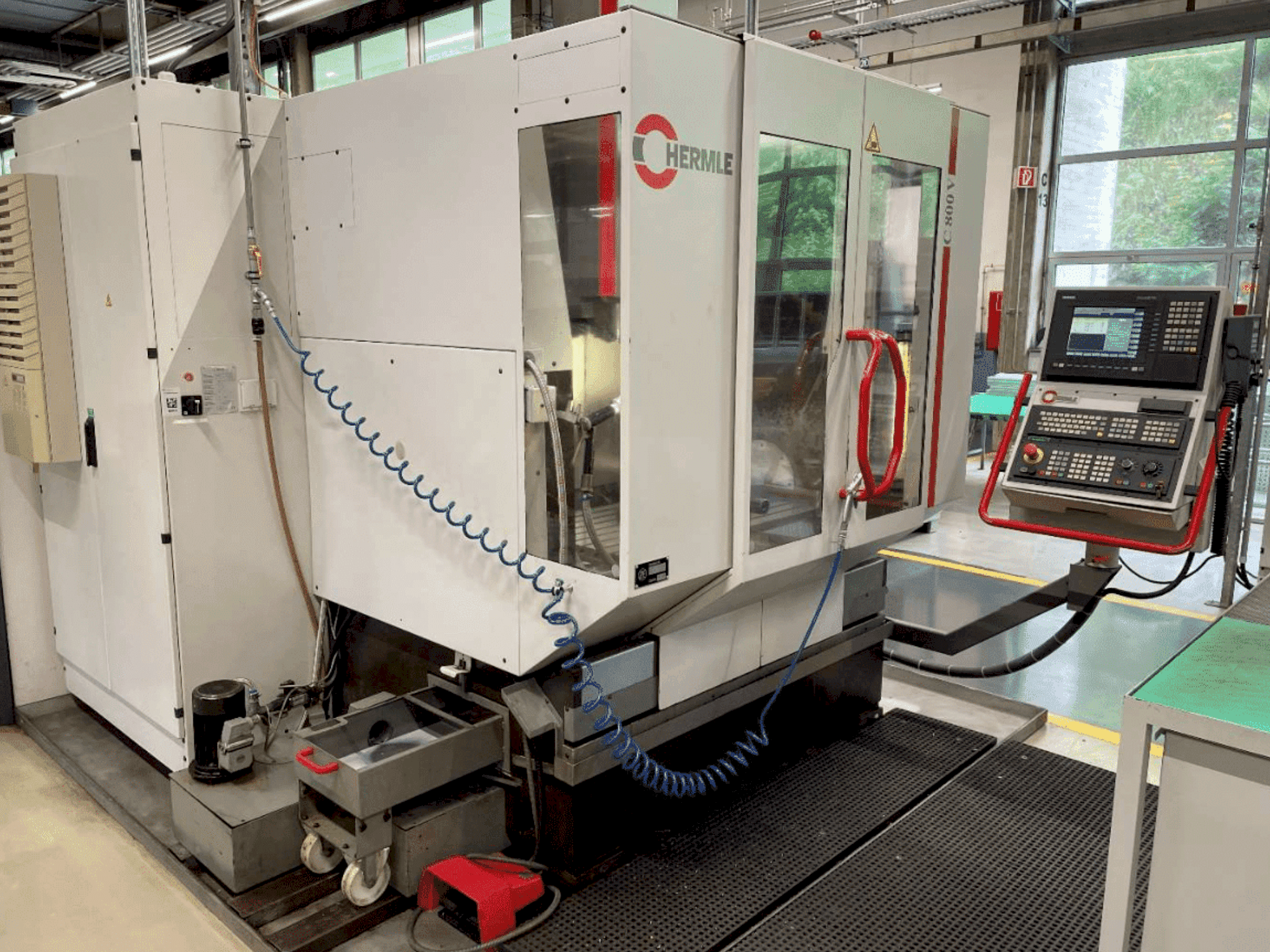

HERMLE - C800VDE-MIL-HER-1999-00003

Mašinos privalumai

Techniniai mašinos privalumai

• Aušinimo skysčio bakas: 300 l; 40 l/min, esant 3 barų slėgiui

• Stalo dydis: darbo paviršius apie 1000 mm x 560 mm

• Reikalinga erdvė: 4. 5 x 3. 3 m

• Galimi įrenginiai: 2

Papildoma informacija

Mašina vis dar maitinama

Iki 1500 kg sveriančius ruošinius galima apdirbti didžiausiu 1000 x 560 mm užspaudimo plotu.
Įrankių keitimo įrenginys, kuriame iš viso yra 30 dėtuvių pozicijų

300 litrų aušinimo skysčio rezervuaras

Prispaudimo stalas

1000 x 560 mm

Valdymo sistema

"Siemens S 840 D" ekraninis kelio valdymas

Aušinimo skysčio sistema - tepimas

Aušinimo skysčio rezervuaro talpa: 300 l

Srauto greitis ir slėgis: 40 l/min, esant 3 barams

Automatinis tepimas - decentralizuotas su tepalo dozatoriumi

Pneumatika:

Suslėgtojo oro jungtis p ≥ 6,0 bar

Suslėgtojo oro sąnaudos, kai slėgis 6,0 bar (standartinis): apie 9,0 Nm³/h

Suslėgtojo oro sąnaudos su papildomu išpūtimo įtaisu, esant 6,0 bar:

+ apie 58 Nm³/h

Suslėgtojo oro sąnaudos su papildomu SF verpstuku, esant 6,0 bar:

+ apie 26 Nm³/h

Elektros sistema:

Darbinė įtampa: 400 V; 3 PH: 50 Hz

Valdymo įtampa: 220 V AG; 24 V DC

Bendra prijungtoji apkrova (standartinė mašina 8000 arba 15000 aps./min.) 32 kVA

Bendra prijungtoji apkrova (su vidiniu aušinimo skysčio tiekimu arba kitomis elektrinėmis galimybėmis) 43 kVA

Kabelio skerspjūvis 16 mm²

Apsauginis saugiklis 63 A

Matmenys - svoris

HERMLE C 800 V - įskaitant apsauginį gaubtą (D x Š x V) 2,70 × 2,21 × 2,93 m

Reikalinga vieta (D x Š x V) 4,50 × 3,50 m

Bendras svoris apie 7200 kg

Paimamų įrankių keitiklis su 30 įrankių pozicijų žiediniame dėkle

Suklio variklio galia, esant 100 % darbo ciklui 10,5 kW

Sūkių dažnio diapazonas: Suklio sukimosi dažnis 20 ... 8000 aps/min.

Įrankių laikiklis ISO 40, panašus į DIN 2079

Hidromechaninis įrankių prispaudimas, prispaudimo jėga esant 8000 aps/min. min*' 11 kN

Įrankių prispaudimas: hidromechaninis, prispaudimo jėga esant 15 000 min* 9,3 kN

Suklio skersmuo ties priekiniu guoliu: Vidinis skersmuo: 70 mm

Padavimo pavara

Atskiri kiekvienos ašies padavimo varikliai - trifaziai (be šepetėlių):

Padavimo diapazonas X, Y ir 2: rankinis / valdomas pagal programą:

1 ... 2 000 / 30 000 mm/min.

Padavimo jėga visose ašyse (esant 80 % darbo ciklui): 8,000 N

Poslinkis X-Y-Z ašimis: 35 m/min.

Naudojamas mineralinis liejinys (8 kartus didesnis mašinos slopinimas), be pavarų dėžės,

pasirinktinai stogas, suslėgto oro duslintuvas ir kt.

Apšvietimas

Mašinos apšvietimas su 2 halogeninėmis lempomis > 500 liuksų

Darbinis diapazonas

Išilginė X ašis: 800 mm

Skersinė Y ašis: 600 mm

Vertikalioji Z ašis: 500 mm mm

Matavimo sistema

Tiesioginis matavimas X, Y, Z:

Skiriamoji geba 0,1 µm

Įvesties vienetas 0,1 µm

Padidėjimas 0,1 µm
