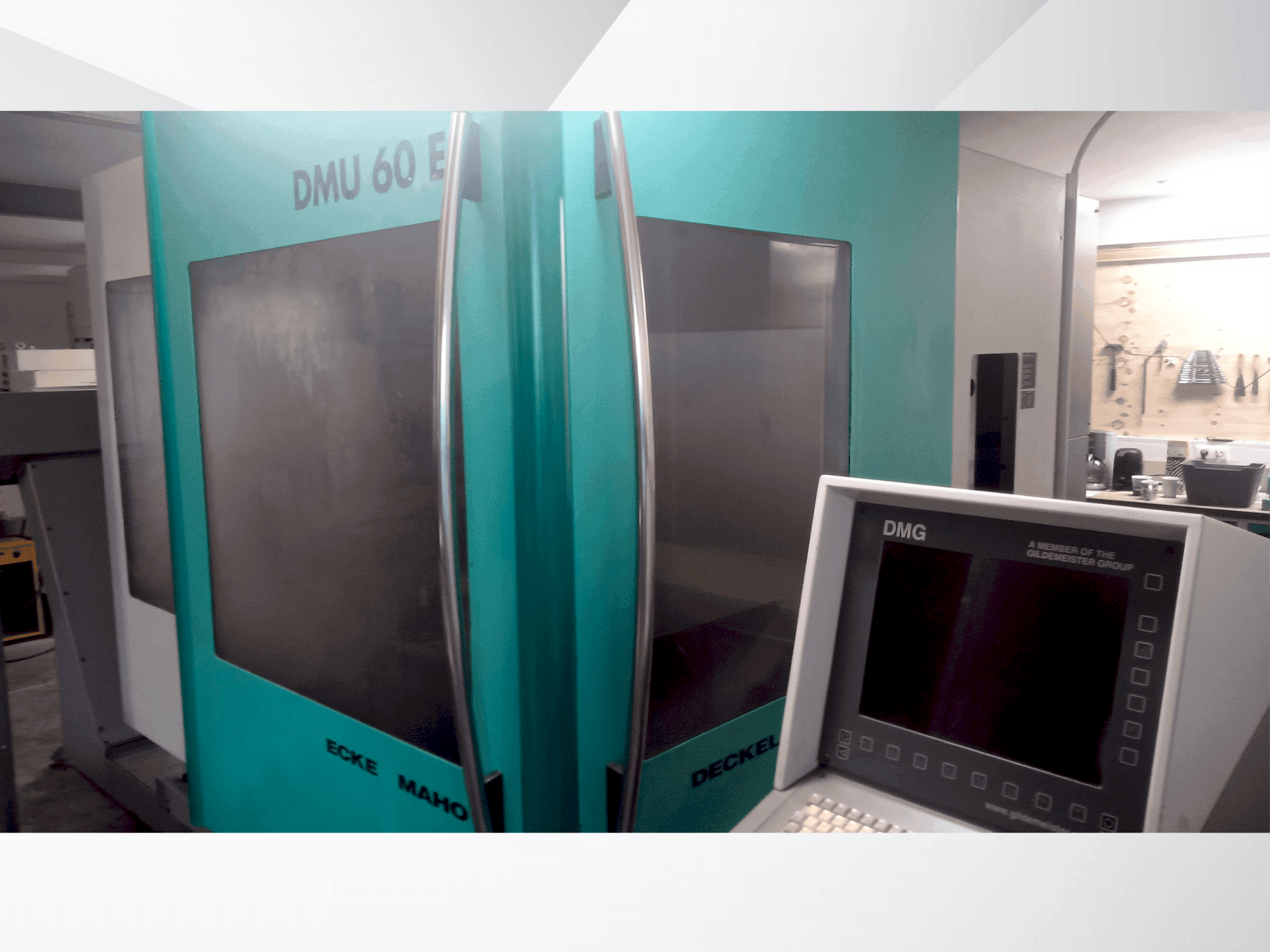

DECKEL MAHO - DMU 60 EDE-MIL-DEC-1999-00009

Papildoma įranga

• 24 įrankių vietos
• 1 x spaustuvas pridedamas (paveikslėlis)
• Pridedamas 0 taškų laikrodis (x, y ir z ašims matuoti) (paveikslėlis)
• be įrankių

Mašinos privalumai

Techninės mašinos privalumai

• Drožlių konvejeris

Papildoma informacija

Reikia pakeisti padavimo ir greitojo padavimo potenciometrus kartu su X ašies eigos matavimo sistema // Pagrindinė pavara (be reduktoriaus) / Pavara: skaitmeninė AC servovariklis / Veleno greitis: be galo programuojamas: 20–12 000 min-¹ / Nustatymo režimu: 20–800 min-¹ / Sukimo momentas / galia: žr. diagramą (atsižvelgiant į efektyvumą). / Pastaba: Specifikacijos taikomos esant 350 V (400 V -10 %) žemai įtampai su Heidenhain keitiklio sistema (N valdymas). / Padavimo pavara: Ašys: X, Y, Z (skaitmeninės technologijos AC servovarikliai) / Z ašis: su susidūrimo apsaugos sankaba. / Padavimo greitis (X, Y, Z): 20–10 000 mm/min. / Greitoji eiga: X, Y ašys: 18 m/min. / Z ašis: 15 m/min. / Nustatymo režimas (X, Y, Z): 20–2 000 mm/min. / Judėjimo kryptys ir Tikslumas: Padėties matavimo sistema: Raiška (X, Y, Z): 0,001 mm / Įvesties skiriamoji geba (X, Y, Z): 0,001 mm / Padėties tolerancija (X, Y, Z): ±0,010 mm / Darbinis diapazonas (eiga): X ašis: 500 mm / Y ašis: 525 mm / Z ašis: 500 mm / Papildoma informacija: Galia: 26 kVA (referencinis maitinimo šaltinis) / Sąsaja: RS-232C / RS-422 (230V/1A) / Veleno galvutė: SK 40 DIN 2079 / Įrankių keitiklis su dėtuve (pasirinktinai, tik vertikaliai) / Dėtuvės padėtys 25 vnt. / Maks. įrankio skersmuo / -80 mm, kai visi grioveliai užimti / - su laisvais gretimais grioveliais 160 mm / Maks. įrankio ilgis nuo veleno priekio 315 mm / Maks. įrankio svoris su automatiniu įrankių keitimu 8 kg / Maks. bendras įrankio svoris 100 kg / Reikalingas suslėgtas oras apie. 5,5–8,0 bar / Darbo stalas / Standus stalas: prispaudimo paviršius 1000 x 543 mm / T formos griovelių atstumas 63 mm / T formos griovelių skaičius / dydis 8/14 H7 vnt. / Leistina darbo stalų apkrova / Standus stalas 350 kg
