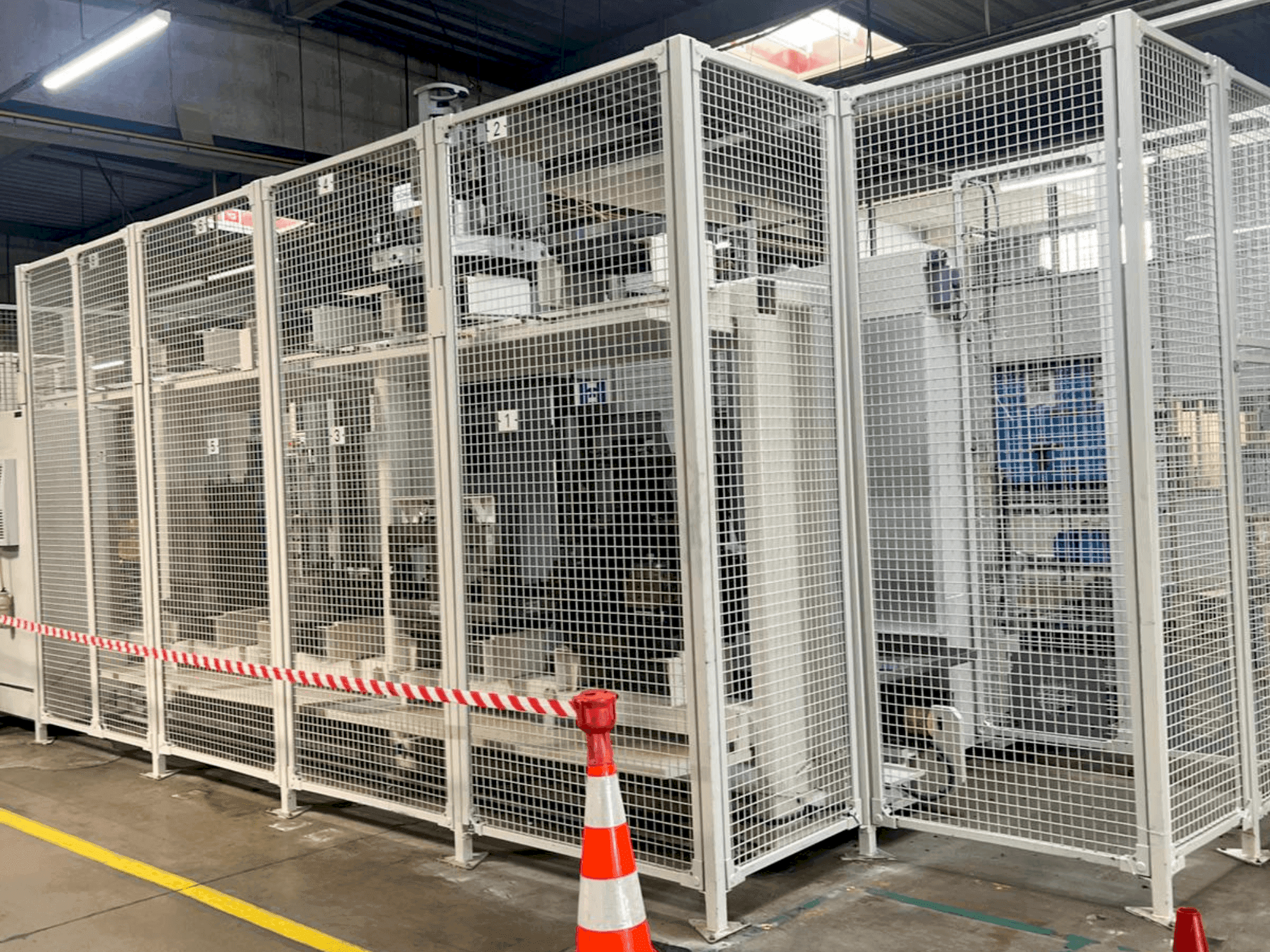

HELLER - MCH 250DE-MIL-HEL-2005-00004

Papildoma įranga

• Žurnalo tipas: grandinės dėtuvė / dėtuvės talpa: 50–100 įrankių (pasirinktinai)
• Įrankių sistema ir žurnalas / lentynos žurnalas: 234 lizdai (SK), padidinta įrankio svorio talpa
• X ir Y ašys: 15 000 N (esant S3 – 40 % darbo ciklas) / Z ašis: 17 500 N (esant S3 – 40 % darbo ciklas)
• Greičiai: važiavimo greitis (X, Y, Z): 50 000 mm/min / Pagreitis (dinaminis paketas): 4,0 m/s² X, Y ir Z / Greitosios eigos greitis: 60 000 mm/min / Maksimalus pagreitis: 7,0 m/ s²
• Suklio skersmuo (priekinis guolis): 100 mm
• Išplėstinis suklio greitis: 12 500 RPM
• Pavaros blokas: galia / sukimo momentas [maks.] (esant S6 = 40 %): 43 kW / 822 Nm / Greičio diapazonas: 45–12 500 RPM (išplėstas)
• Modelis: Siemens GRM sukamasis stalas su tikslumo paketu, įskaitant temperatūros kompensavimą ir tikslų aušintuvą
• Padalijimas: 360 x 1° kampai / indeksavimo tikslumas: 6 sekundės / pasukimo laikas 45°/180°: 2,7 s / 3,5 s
• Didelio tikslumo padalijimas (pasirinktis): 360 000 x 0,001° kampai, indeksavimo tikslumas 10 sekundžių, pasukimo laikas 45°/180°: 0,9 s / 1,8 s

Mašinos privalumai

Kokybiškos mašinos privalumai

• Aušinimo skystis ir plovimo sistema / aušinimo skysčio aušintuvas: be cfc, suderinamas su vrf / aušinimo skysčio bakas (pagrindinis): apytiksl. 1000 litrų/ aušinimo skysčio siurblys (bazinis): esant 3 barams: 200 litrų/min. - esant 12 barų: 40 litrų/min
• Montavimo duomenys mašinos svoris: apytiksl. 19 000 dan / bendras galios poreikis (pagrindinis): apytiksl. 79 kva / maitinimas: 400 v / 50 hz / oro slėgis: 6 barai
• Padėties matavimo sistema
• Matavimo sistema: tiesioginės, absoliučios tiesinės skalės su didžiausia skiriamąja geba x, y ir z

Techninės mašinos privalumai

• Tuščiavidurio veleno blokas (pasirinktis) pavaros galia/sukimo momentas [maks. ]: 72 kw / 460 nm
• Sustiprintas greičių dėžės blokas [maks. ]: 60 kw / 1145 nm
• Važiavimo greitis (x, y, z): 50000 mm/min
• Pagreitis: 7,0 m/s²
• Sukamojo stalo didžiausias leistinas prispaudimo svoris (centruotas): 800 dan
• Bendras energijos poreikis (pagrindinis): apytiksl. 79 kva
• Maksimalus įrankio svoris: 25 dan / maksimalus įrankio momentas prie griebtuvo: 2200 ncm / maksimalus įrankio ilgis: 600 mm (nuo veleno nosies) / maksimalus įrankio skersmuo (užimtos visos plyšys): 112 mm (iki 280 mm su tarpu)
• Laikas nuo lusto iki lusto: 4,1 s iki 5,1 s / įrankių laikiklis: msk/pdk laikiklis, įskaitant oro ir aušinimo skysčio tiekimą
• Padėklų keitimo sistema ir padėklai/ padėklai: 2 standartiniai padėklai pagal grm specifikaciją ir vienas papildomas padėklas su individualia specifikacija / padėklo dydis: 630 x 630 mm / padėklo keitimo tikslumas (x, y, z): 0,01 mm / padėklo keitimo laikas: 12 s

Papildoma informacija

Mašina vis dar maitinama
