HELLER - H5000AT-MIL-HEL-2021-00001
Ar turite daugiau klausimų? Susisiekite su mumis!

Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

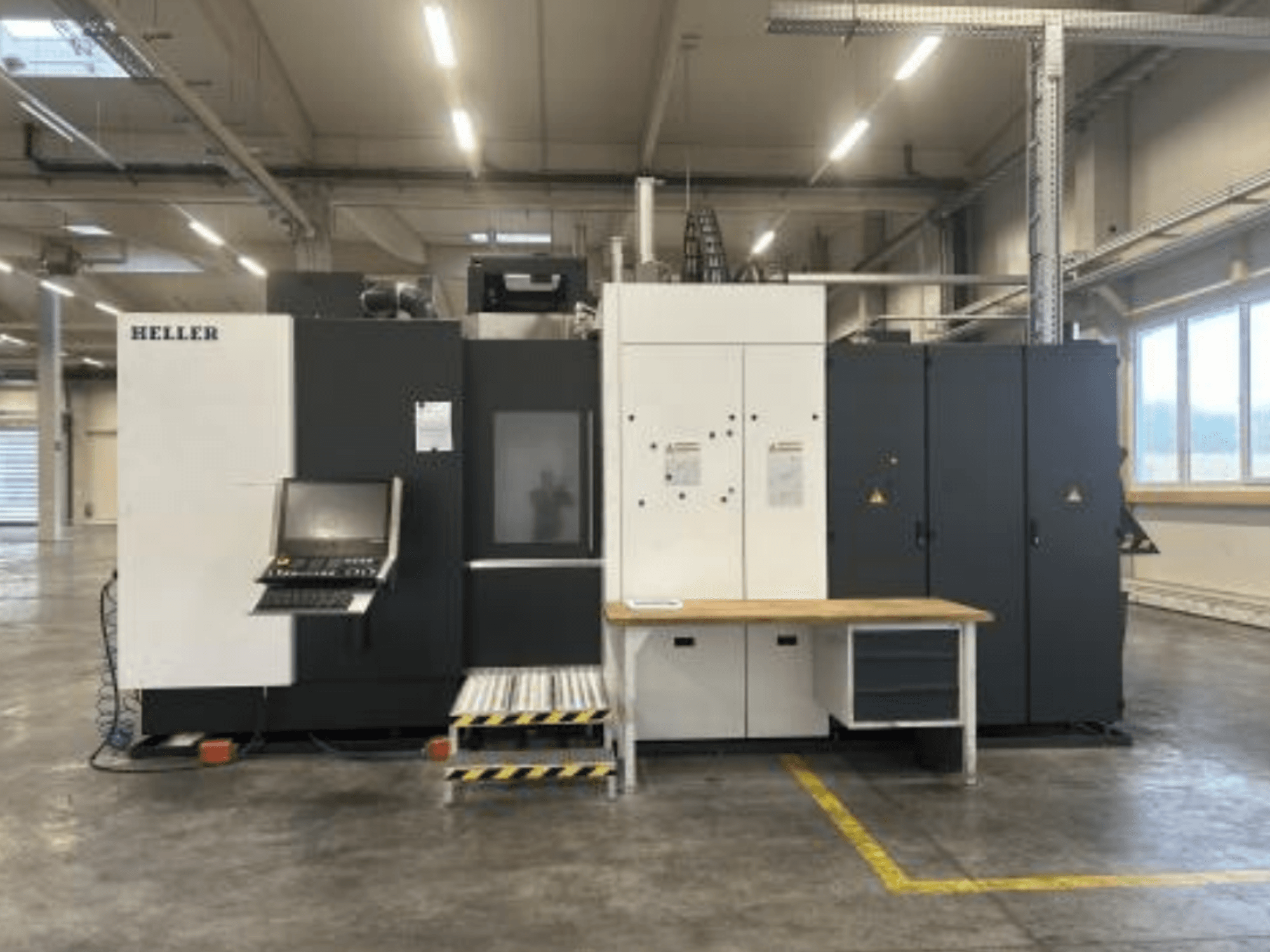

Šis 4 ašių horizontalus apdirbimo centras „HELLER H5000“ pagamintas 2021 m. Jo darbo sritis visomis ašimis siekia 800 mm, o maksimalus ruošinio skersmuo – 900 mm. Staklės turi HSK-A 100 įrankio tvirtinimo kūgį ir 100 vietų įrankių magaziną. Jei ieškote aukštos kokybės apdirbimo galimybių, apsvarstykite galimybę įsigyti mūsų siūlomas „HELLER H5000“ stakles. Dėl išsamesnės informacijos susisiekite su mumis.
Apžvalga
- prekės ženklas: HELLER
- metai: 2021
- MODELIS: H5000
- gamybos valandos: 15000
- naudojimo tipas: Frezavimas
- vietovė: Austrija
- mašinos tipas: Horizontalusis apdirbimo centras
- valdymo bloko prekės ženklas: SIEMENS
Techninė informacija - HELLER H5000
Valdymo blokas
- Valdymo ženklas: SIEMENS
- Valdymo modelis: SINUMERIK 840D sl
Judėjimas
- Y ašies eiga: 800 mm
- Ašių skaičius: 4
- X ašies eiga: 800 mm
- Z ašies eiga: 800 mm
Techninės specifikacijos
- Veleno greitis: 10000 RPM
- Kūgio dydis: HSK 100
- Įrankių stočių skaičius: 100
Papildoma informacija
- Mašinų skaičius: 2 vnt.
- Valdymo blokas: „Siemens SINUMERIK 840D“ sprendimų linija su 24 colių „Multitouch“ pagrindiniu valdymo skydeliu ir „HELLER“ valdymo sąsaja
- Darbinis diapazonas (X/Y/Z ašys): 800 / 800 / 800 mm
- Pavarų komplektas: „POWER“ komplektas (standartinė pavara X/Y/Z ašyse)
- Greitasis poslinkis (X/Y/Z ašys): 50 m/min
- Pagreitis (X/Y/Z ašys): 5 m/s²
- Poslinkio jėga X ir Y ašyse (ED S3 -40 %): 15 000 N
- Pajudėjimo jėga Z ašyje (ED S3 -40 %): 20 000 N
- Padavimo ašių servovarikliai: inkrementiniai koderiai
- Linijinių ašių padėties nustatymo paklaida (Tp): 0,005 mm
- Darbinis agregatas: „PC 100 i Power“ pjovimo agregatas (10 000 aps/min, 45 kW, 360 Nm)
- Įrankio kūgis: HSK-A 100 pagal DIN 69 893
- Įrankių magazinas: 100 lizdų, grandininio tipo (HSK-A 100) su patogiu operatoriaus terminalu įrankių nustatymo stotyje
- Įrankio lūžio kontrolė: greito grąžto lūžio kontrolė
- Susidūrimų stebėjimas: žalos mažinimo stebėjimo sistema
- NC sukamasis stalas (B ašis): 360 000 × 0,001 laipsnio indeksavimas, 25 aps/min, 8 arksekundžių tikslumas, 12 000 Nm maks. tangentinis momentas, 18 000 Nm maks. pasvirimo momentas
- Plokštumos transformacija: CYCLE 800
- Detalės nustatymo stotis: rankiniu būdu pasukama 4 × 90 laipsnių
- Detalės tvirtinimo sąsaja: 5 krypčių sąsaja, hidraulinis slėgis 200 bar, proporcinė technologija
- Padėklai: 2 specialūs padėklai bazinėje staklėje (HELLER brėžinys AP.205705) su DIN skylių išdėstymu
- Padėklų matmenys: 630 × 630 mm
- Maks. ruošinio skersmuo: 900 mm
- Maks. ruošinio aukštis: 1 000 mm
- Maks. tvirtinimo apkrova (padėklas Nr. 1): 1 000 kg (vienpusis) / 1 400 kg (dvipusis)
- Padėklo keitimo trukmė: 13 s (be hidraulinio fiksavimo) / 13,5 s (su hidrauliniu fiksavimu)
- Aušinimo skysčio ir drožlių konvejeris: grandiklinis konvejeris, skirtas apdirbimui su aušinimo skysčiu
- Aušinimo sistemos: tikslusis vandens-oro aušintuvas (kompresorius), skirtas A ir B ašių, veleno bei valdymo spintos tiesioginiam pavarimui; aušinimo skysčio temperatūros reguliavimo blokas
- Garų ištraukimas: emulsijos ištraukimo sistema
- Elektros jungtis: 3~ 400 V / 50 Hz, vardinė srovė 65 A, trumpojo jungimo srovė 9 kA
- Bendra prijungtoji galia: apytikriai 37 kVA (staklės) + apytikriai 14 kVA (VRF aušinimo skysčio agregatas)
- Suslėgto oro tiekimo slėgis: 5–6 bar
- Leidžiama aplinkos temperatūra: 10–45 °C
- Apdorojama medžiaga: aliuminis (tik)
- Eksploatacijos valandos: apie 12 000–15 000 valandų (laukiama patvirtinimo)
- Eksploatacijos būsena: šiuo metu sumontuota / įrengta ir įjungta
Papildoma įrangos įranga:
- Specialusis tvirtinimas: daugiaspindulės galvutės (HELLER brėžinys 00.882914 MAGNA)
- Įrankių matavimas: „RENISHAW“ radijinis jutiklis RMP 60 su imtuvu ir „HELLER“ matavimo ciklais
- Aušinimo skysčio filtravimo įrenginys: vakuuminis rotacinis filtras „KNOLL VRF 250“ su 50 bar aukšto slėgio vidiniu aušinimo skysčio tiekimu (IKZ), darbo zonos praplovimu, 1 200 l talpos rezervuaru
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
** Standartinė pristatymo apimtis apima tik bazinę mašiną. Priedai ir periferinė įranga aiškiai patvirtinami tik pirkimo proceso metu privalomais susitarimais.
