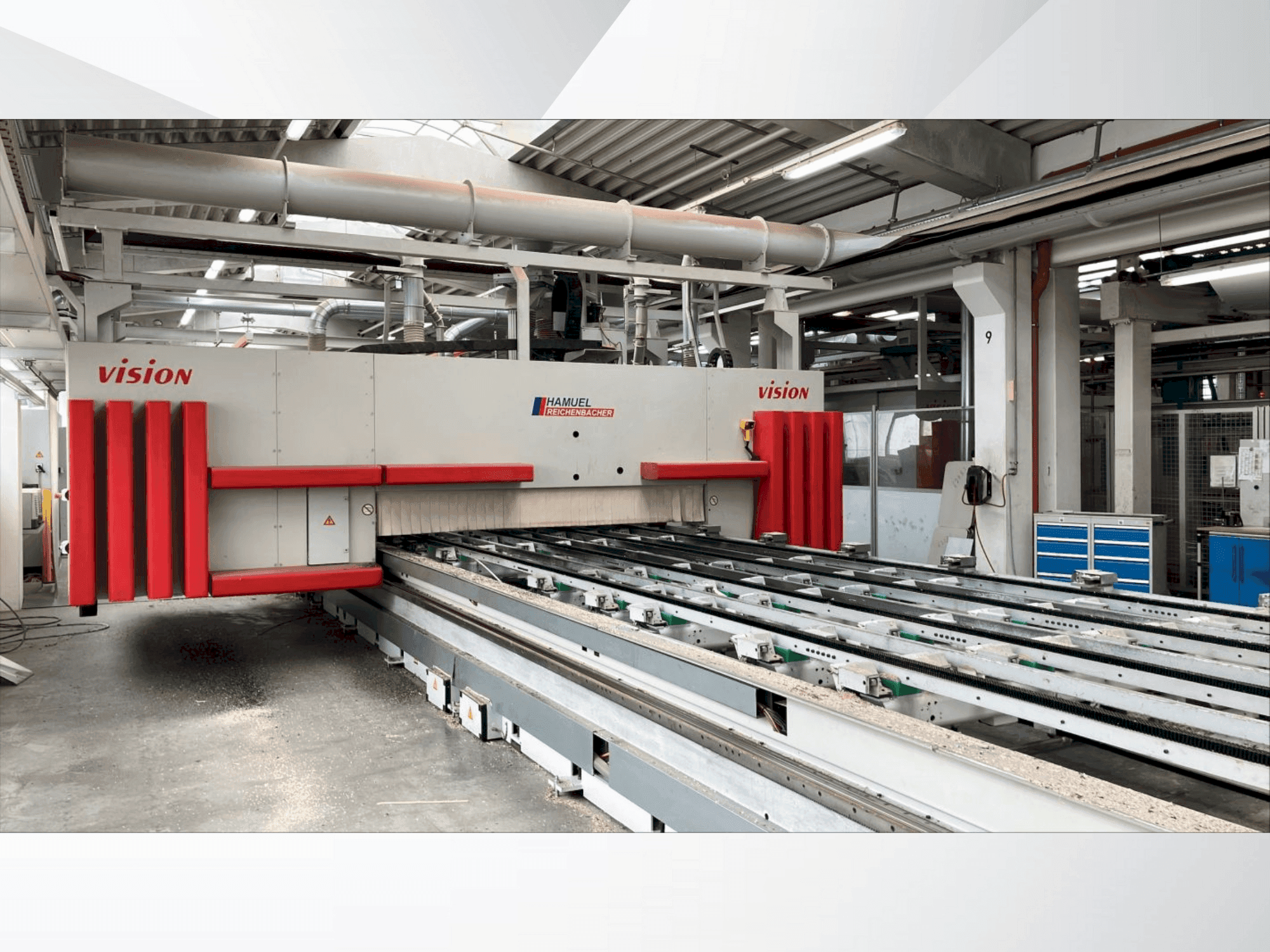

Hamuel Reichenbacher - VISION III-TT-LDE-CNC-HAM-2017-00001

Papildoma įranga

• Automatiškai reguliuojamas atraminis stalas su vakuuminiais kaiščiais
• Vakuuminės siurbimo plokštės, įmontuotos į stacionarią mašinos lovą
• Leidžia lanksčiai ir saugiai išdėstyti dalis

Mašinos privalumai

Kokybiškos mašinos privalumai

• Ašys nuo u2 iki u10: nešiklio judėjimas
• Mašinos maksimalus greitis yra 60 m/min x ir y ašyse, 20 m/min z ašyse, iki 90°/s b ir c ašyse ir siūlo be galo programuojamą pastūmą x/y plokštumoje išilgai bet kokio kelio.
• Vakuuminiai kaiščiai: 72 vnt. , Ø100 mm
• Eiga: 100 mm
• Efektyvus eiga: 25 mm (virš pagrindinio diržo)
• Vakuuminių laikiklių sistemą sudaro 9 elektriniais varikliais varomi laikikliai, kurių kiekvieno važiavimo diapazonas yra ±1000 mm, minimalus atstumas 300 mm (paprastai ~ 1000 mm), ir 8 vakuuminiai siurbtukai (Ø100 mm), išdėstyti 1–2–2–2–1 modeliu, siurbimo trinkelėmis valymas be visų šoninių elektros varikliais.

Techninės mašinos privalumai

• Valdymo skydelis: 17 colių tft plokščias ekranas
• Operacinė sistema: windows 7
• Kompiuteris su ekranu: pcu 50. 5
• Vartotojo sąsaja: hmi veikia
• X1/x2 ašys: apytiksl. 8540 mm – išilginis portalo judėjimas
• Y1 ašis: apytiksl. 2500 mm – skersinis mazgo judėjimas
• Z1 ašis: apytiksl. 480 mm – vertikalus įrenginio judėjimas
• B1 ašis: ±180° – pasukamas judėjimas
• C1 ašis: 360° – sukamasis judėjimas
• X3 ašis: pogrindinio gręžimo įrenginio judėjimas

Papildoma informacija

Mašina vis dar maitinama
